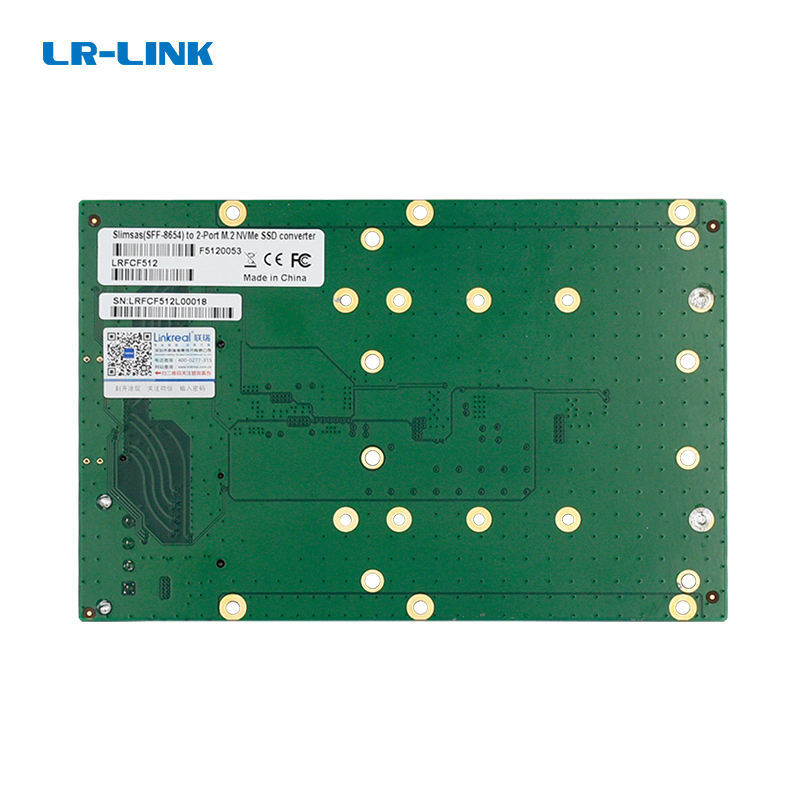

LRFCF512 SFF-8654转两口M.2 NVMe转接卡 / SFF-8654 to Du

产品描述

LRFCF512 可以把SFF-8654接口转换为两个M.2 PCIe SSD接 口 ， 把高性能的NVMe M.2 SSD固态硬盘连接到主板上。支持具有高速、低延迟和低功耗的NVMe标准协议；在速度、容量、功耗和加热方面，它可以最大限度地满足SSD的需求，使SSD的发展不再受接口的限制。

产品特性

支持NVMe标准协议，高速低延迟低功耗

转接卡不需要驱动程序

PCIe 4.0 x8带宽，理论传输速度高达128Gbps

在速度、容量及功耗发热等问题上，能最大化满足SSD需求，让接口不再制约SSD的发展

产品概述

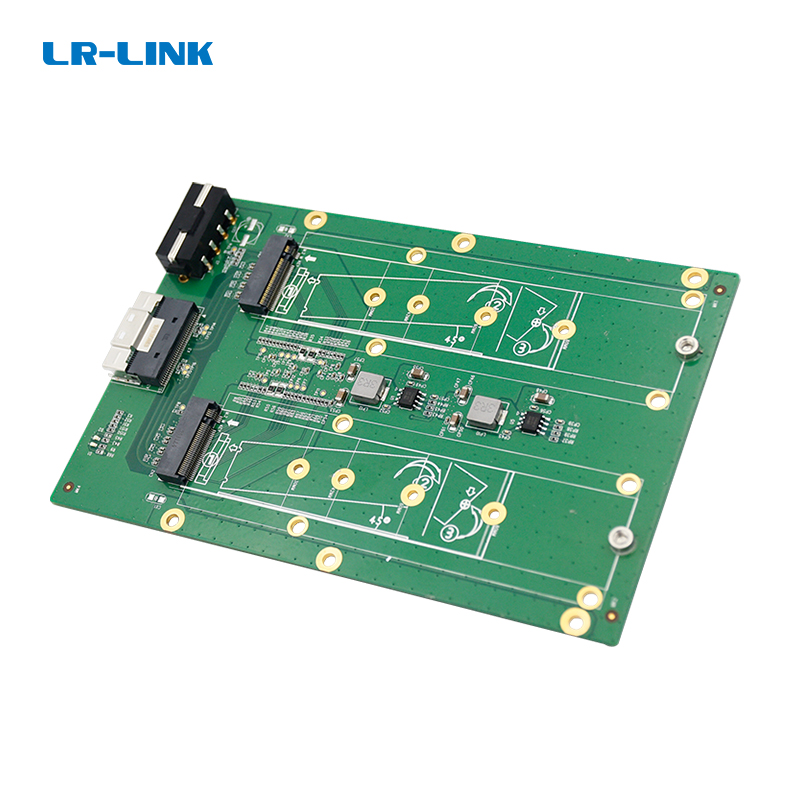

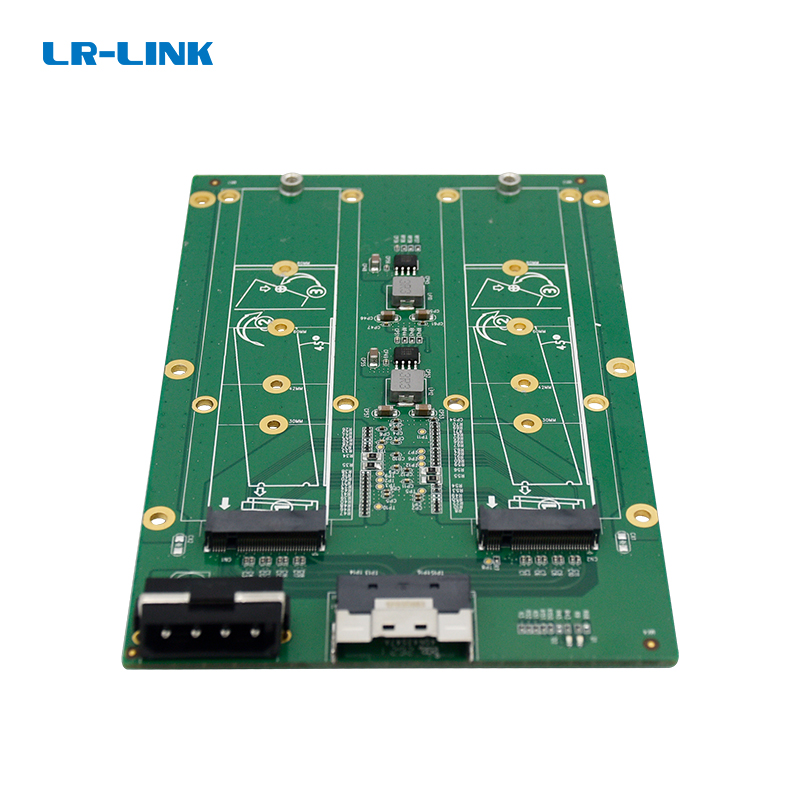

LRFCF512 是一款由联瑞（LR-LINK）设计的SFF-8654 转两口 M.2 NVMe 转接卡，可将单个 SFF-8654 (SlimSAS) 接口扩展为两个 M.2 M-Key 插槽，用于安装高性能 NVMe M.2 SSD。该转接卡基于 PCIe 4.0 x8 总线架构，提供高达 128Gbps 的理论带宽，完全兼容 NVMe 1.4 标准协议，实现高速、低延迟与低功耗的数据传输。全程无需驱动，即插即用，能够对现有服务器、工作站进行快速存储升级，显著提升 I/O 吞吐能力。

核心优势

• 极致带宽：支持 PCIe 4.0 x8，单向带宽达 128Gbps，双 M.2 插槽可同时满速运行，无性能衰减。
• 免驱即用：遵循 NVMe 标准协议，无需安装额外驱动程序，在任何支持 NVMe 的操作系统中均可自动识别。
• 双盘扩展：一个 SFF-8654 接口可同时挂载两块 M.2 NVMe SSD，有效节省主板插槽资源，提升存储密度。
• 高效散热与低功耗：优化的 PCB 布局和被动散热设计，配合 NVMe SSD 自身的低功耗特性，保障长时间高负载运行的稳定性。
• 广泛兼容：支持 M.2 2280/2260/2242 等多种规格的 M-Key NVMe SSD，可灵活适配不同容量和品牌的产品。
• 坚固耐用：采用高品质 PCB 和连接器，严格的制造工艺，确保在数据中心等复杂环境中可靠工作，并享有 2 年原厂保修。

技术特性

LRFCF512 采用 SFF-8654 8i 上行接口，通过高速差分信号将 PCIe 4.0 通道分配至两个 M.2 插槽。每个插槽均独立享有 x4 PCIe 通道，彻底杜绝带宽争抢问题。该转接卡符合 NVMe 1.4 规范，支持多种电源管理模式，能够实现极低的闲置功耗和快速唤醒。信号完整性经过严格仿真与验证，可搭配 85Ω 阻抗的高质量 SlimSAS 线缆使用，确保信号长距离稳定传输。此外，产品在抗静电、抗浪涌方面采取了增强型防护，有效保护 SSD 和主机设备。

典型应用场景

• 云计算与超融合架构：为云节点和 vSAN 集群提供低延迟、多 NVMe 盘扩展，提升存储性能与容量密度。
• AI 训练与推理服务器：高速缓存或数据集本地存储，加速数据读取，减少 GPU 等待时间，提升训练效率。
• 高性能计算 (HPC)：满足仿真、建模等场景对并行存储的极端带宽需求，构建高速临时文件系统。
• 软件定义存储与数据库：作为日志盘、缓存盘或高性能存储池，大幅降低数据库和分布式存储的响应延迟。
• 流媒体处理与视频编辑：支持高码率多轨实时编辑和转码，确保流畅无卡顿的 4K/8K 工作流。
• 边缘计算与工业物联网：在边缘侧实现大容量、高可靠的数据缓存和预处理，为云端减负。

[Host/RAID Card]
  └─ SFF-8654 (x8)
       └─ SlimSAS Cable
            └─ [LRFCF512]
                 ├─ M.2 Slot 1 (PCIe 4.0 x4) → NVMe SSD 1
                 └─ M.2 Slot 2 (PCIe 4.0 x4) → NVMe SSD 2


操作系统兼容性

LRFCF512 严格遵从 NVMe 标准协议，无需任何驱动程序。只要主机 BIOS/UEFI 支持 NVMe 设备引导和 PCIe 4.0，转接卡即可直接工作。兼容以下主流操作系统：

• Microsoft Windows：Windows 10/11、Windows Server 2016/2019/2022 等。
• Linux：RHEL/CentOS 7.4+、Ubuntu 18.04+、Debian、SLES 12 SP3+ 等内核原生支持 NVMe 的发行版。
• VMware：ESXi 6.5 及以上版本，支持直通或 vSAN 模式。
• 其他：FreeBSD/FreeNAS/TrueNAS、Unix 等系统，同样可识别并正常使用。
