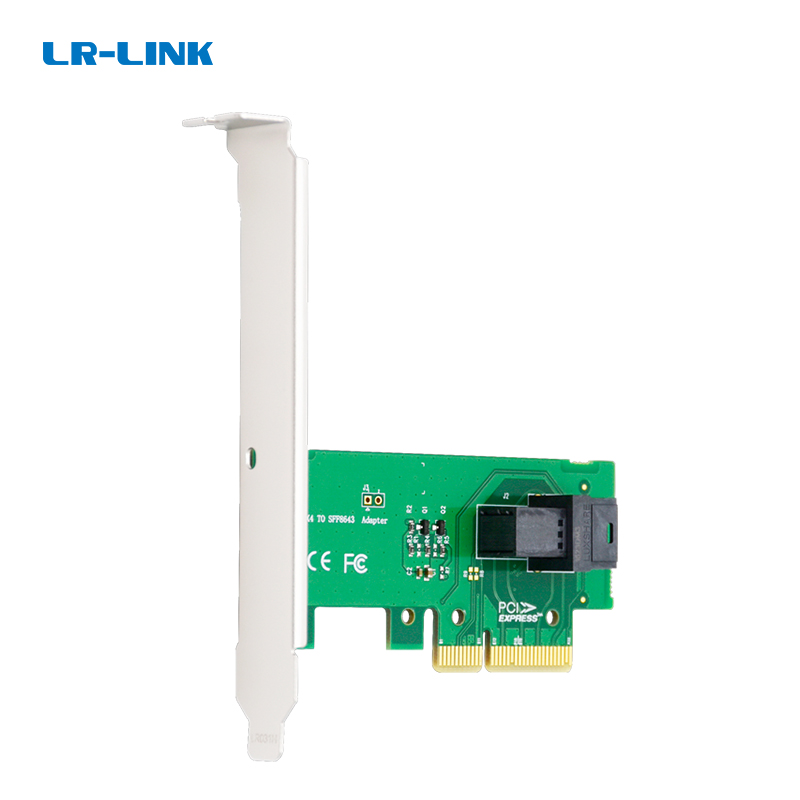

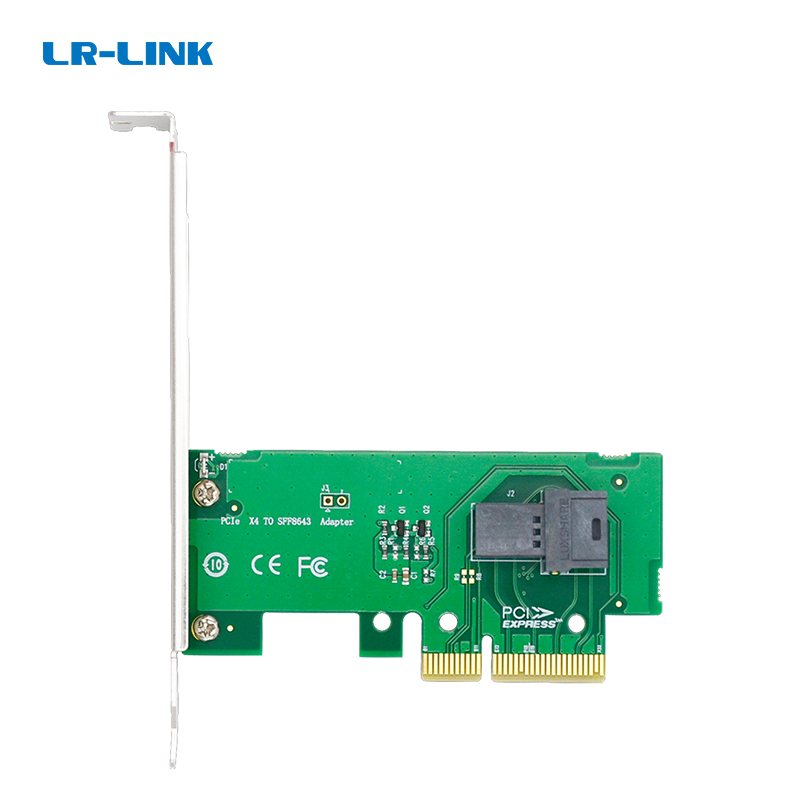

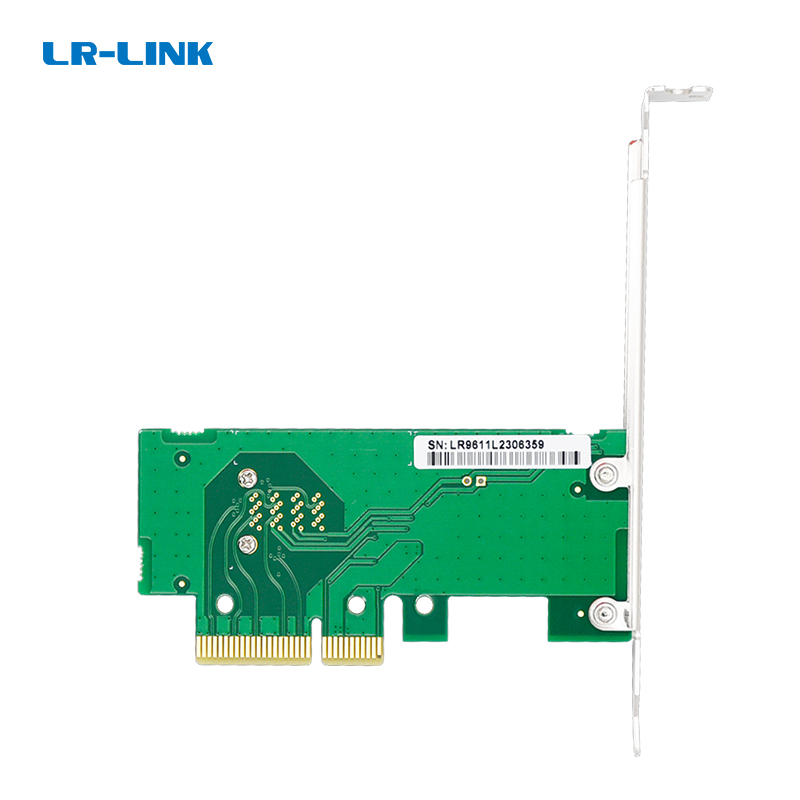

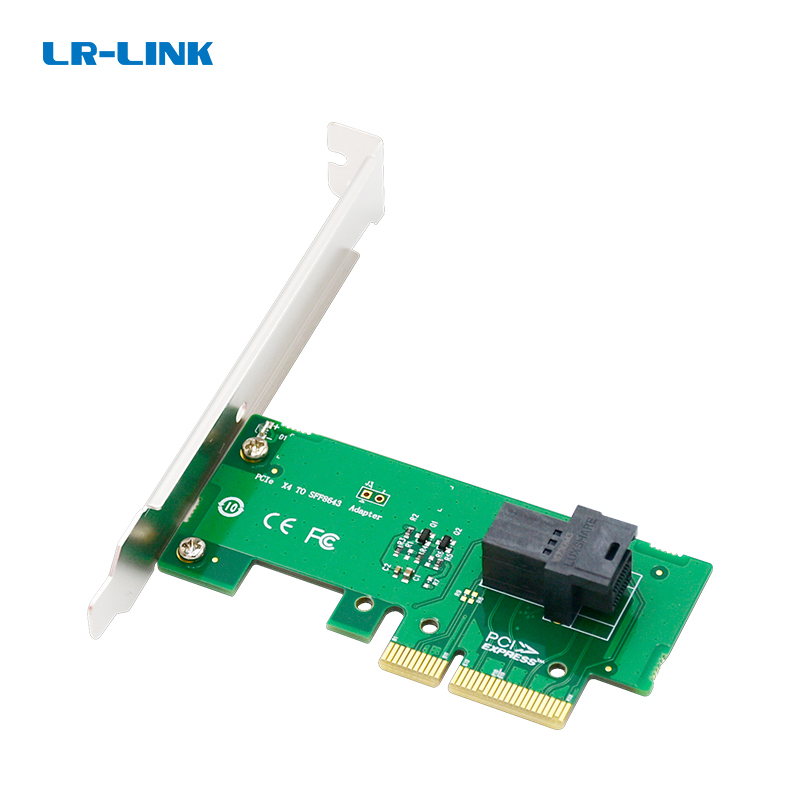

LR-LINK LRNV9611 NVMe U.2 Adapter(转接卡)

产品描述

LRNV9611可以把PCIe Gen3接口转换为SFF-8643接口，并通过SFF-8643转SFF-8639数据线 ， 转接一个2.5"NVMe U.2 (SFF-8639) SSD固态硬盘 。 有一个内置SFF-8643插头连接器；此转接卡不需要驱动程序；需要主板支持NVMe协议 。 使用U.2 NVMeSSD 功能升级您的数据中心或企业级应用程序；更高效地处理大文件进行音频视频制作和编辑。

产品特性

产品概述

LR-LINK LRNV9611 是一款 PCIe 4.0 x4 转 NVMe U.2 SSD 转接卡，内置一个 SFF-8643 插头连接器。通过 SFF-8643 转 SFF-8639 专用数据线，可为企业级服务器或高性能工作站扩展一块 2.5 英寸 NVMe U.2 (SFF-8639) 固态硬盘。该转接卡完全符合 PCI Express 基本规范修订版 3.0，并向后兼容 PCIe 3.0 和 2.0 主板。无需额外驱动程序，只需主板芯片组支持 NVMe 协议即可实现即插即用，最大限度地简化部署流程。

核心优势

• 极速存储性能：释放 U.2 NVMe SSD 的全部潜能，读写速度可达传统 SATA SSD 的 4 倍以上，显著缩短系统启动与大文件加载时间。
• 免驱即插即用：纯硬件桥接设计，不依赖任何操作系统驱动，只要主板支持 NVMe 协议即可自动识别，兼容 Windows、Linux、VMware 等主流系统。

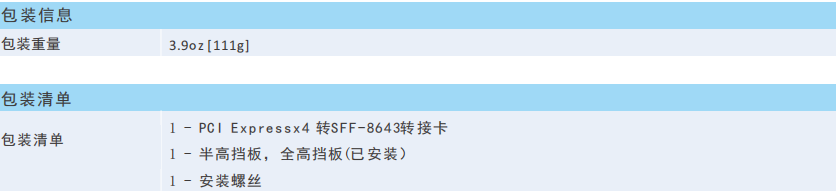

• 灵活物理适配：随附半高与全高两种挡板（全高挡板已预装），完美适配 1U/2U/4U 机架式服务器、塔式工作站及标准 PC 机箱。
• 企业级可靠性：采用高质量多层 PCB 与 SFF-8643 精密连接器，确保信号完整性，满足数据中心 7×24 小时不间断运行要求。

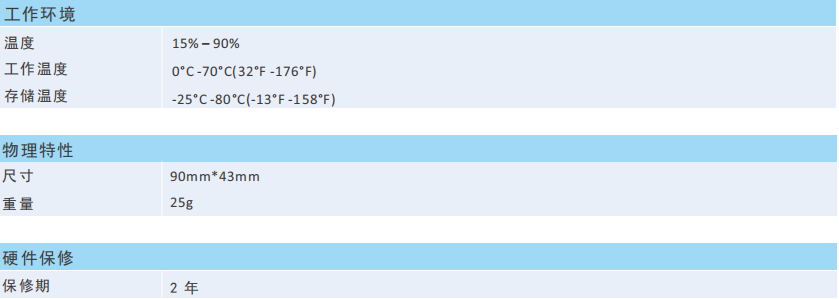

• 宽温稳定工作：支持 0°C 至 70°C 的工作环境与 15%-90% 相对湿度，经过严格高低温、ESD 及振动测试，适应严苛的工业与机房环境。
• 经济高效的升级方案：可充分利用现有 PCIe 插槽，为旧平台注入 NVMe 存储能力，无需更换主板即可享受企业级 U.2 SSD 的性能红利。

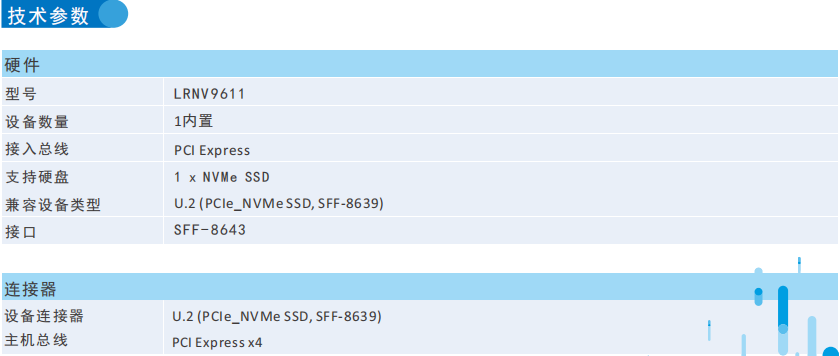

技术特性

LRNV9611 基于 PCI Express 3.0 基础规范，物理链路支持 PCIe 4.0 x4 通道，提供高达 64Gbps 的理论带宽。内置 SFF-8643 插头直接引出 PCIe 差分信号，通过标准 SFF-8643 至 SFF-8639 线缆连接 U.2 SSD，单卡支持一块 NVMe 磁盘。该适配器为无源逻辑转换，不占用系统中断资源，不对 CPU 造成额外负载。借助 NVMe 1.3+ 协议的低延迟队列特性，可充分发挥 U.2 SSD 的 IOPS 优势，特别适合数据库、虚拟化及实时数据分析等重负载场景。

主板需提供 PCIe x4 或更高规格物理插槽，并在 UEFI/BIOS 中启用 NVMe 支持。对于部分旧款主板，可能需要更新固件以确保 NVMe 设备被正确识别为引导驱动器。

典型应用场景

• 数据中心与云服务器：为虚拟化节点、超融合架构提供高速本地 NVMe 缓存或直通存储盘，加速 Ceph、vSAN 等分布式存储池。
• AI 训练与推理平台：作为 GPU 服务器的近存储层，满足海量训练数据集的低延迟读取需求，消除存储瓶颈，提升 GPU 利用率。
• 高性能计算 (HPC)：在科学仿真、气象建模等场景中，为计算集群提供高带宽、高 IOPS 的临时存储空间，加速任务周转。
• 专业影视制作与多媒体编辑：无缝处理 4K/8K RAW 素材的实时剪辑、渲染与编码，确保时间线流畅，极大缩短输出等待时间。
• 企业级数据库与事务处理：为 OLTP、OLAP 数据库提供独立的 WAL 日志或索引卷，显著降低事务延迟，提升并发处理能力。

架构连接示意图

操作系统兼容性

LRNV9611 为纯硬件信号转接，无需任何驱动程序，NVMe 设备的识别完全由主板 UEFI/BIOS 及操作系统内置的 NVMe 驱动实现。支持以下操作系统及环境：

Windows 10 / 11 / Server 2016 / 2019 / 2022 及以上版本 | Linux Kernel 3.10 及以上 (RHEL/CentOS 7.4+, Ubuntu 16.04+, Debian, SLES 12+) | VMware ESXi 6.5 及以上 | FreeBSD 11.0+ | Citrix Hypervisor 等。

注意：若计划将 U.2 SSD 作为系统引导盘，请确保主板 UEFI/BIOS 内嵌 NVMe 驱动模块，或通过固件更新获得支持。

为什么选择 LR-LINK

深圳市联瑞电子有限公司（LR-LINK）成立于 2006 年，是国家高新技术企业，拥有“Linkreal”与“LR-LINK”两大品牌。我们专注于以太网卡、NVMe 扩展卡、阵列卡等服务器配件的研发与制造，设立有可靠性实验室与性能测试实验室，配备高低温、ESD、浪涌、振动、跌落、盐雾等近 50 台套专业测试设备，严格遵循 ISO9001 质量管理体系。产品广泛应用于云计算、云存储、人工智能、工业物联网、网络安全等前沿领域。选择 LR-LINK，意味着选择经千锤百炼的可靠品质、2 年硬件保修以及遍布全球的技术支持服务。我们秉持“诚信、务实、创新、共赢”的价值观，持续为数据中心与边缘计算提供高性能、高兼容性的连接方案。
