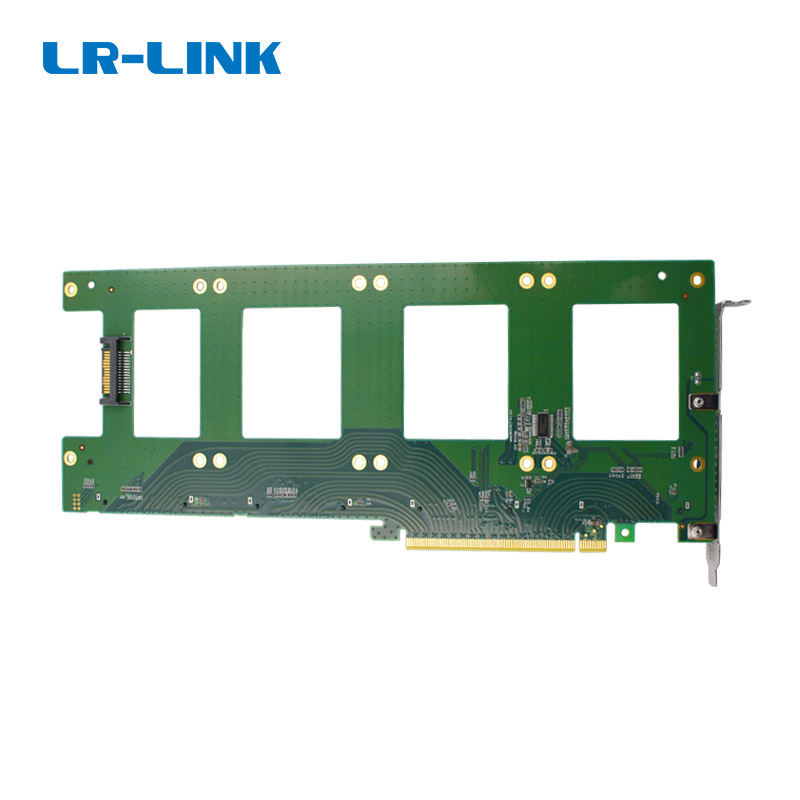

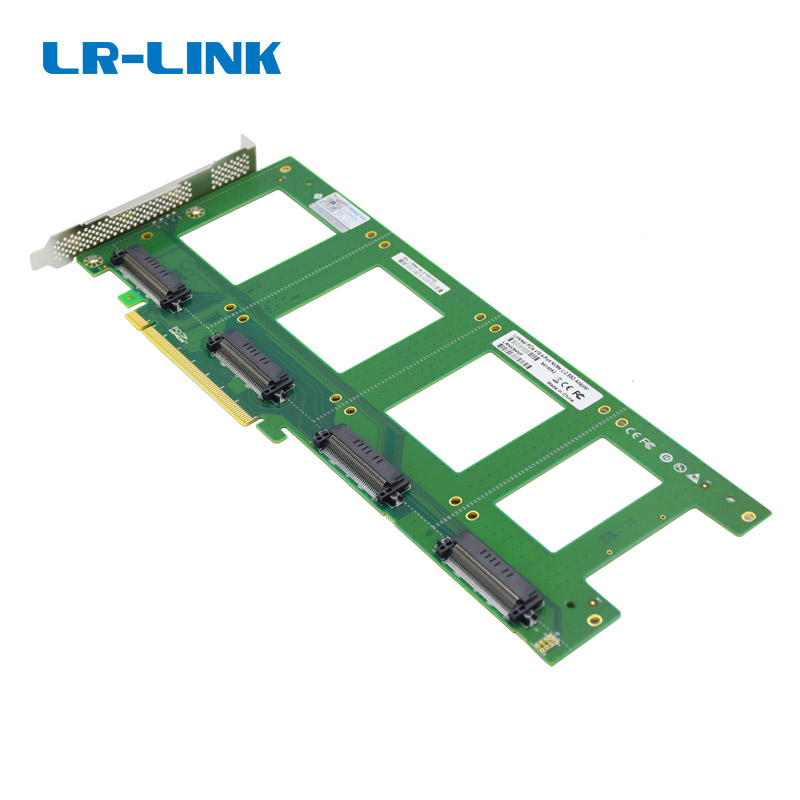

PCIe x16转四口U.2 SFF-8639 NVMe SSD转接卡 (LRNV94NF)

产品描述

LRNV94NF 可使用PCIe槽扩展四个2.5" U.2 NVMe SSD 到台式，提高系统性能和速度。创新设计，可容纳四个U.2机箱，支持同时操作；该转接卡不需要驱动程序，但是需要接入NVMe硬盘。2.5" NVMe U.2 SSD 可以作为包含操作系统和应用程序的主要可启动设备（需要系统 BIOS 支持）。

产品特性

免驱动，免连接线

内置多组大功率直流模块，可持续稳定工作

支持大部分操作系统，稳定

只支持3U以上的全高主机

完全符合 Rohs、FCC 和 CE 标准

U.2 SFF-8639四盘设计，安装稳定，可同时全速运行4个U.2盘

产品概述

LRNV94NF 是LR-LINK推出的一款PCIe 4.0 x16 转四口 U.2 NVMe SSD 扩展卡，可同时安装 4 块 2.5 英寸 U.2 接口 NVMe SSD，通过 SFF-8639 连接器直接盘内固定。它利用 PCIe 4.0 高带宽优势，让每个 U.2 盘位都能以全速 x4 链路运行，免驱动、免连接线，大幅简化服务器存储扩展的部署复杂度。

产品优势

• 免驱即插即用：无需额外加载驱动或连接数据线，只需插入标准 PCIe x16 插槽并固定 U.2 硬盘即可立即识别使用，降低维护成本。
• 内置大功率供电模块：卡板集成多组 DC-DC 电源转换电路，提供稳定、持续的电力供应，确保 4 块 U.2 SSD 在高负载下零掉盘。
• 四盘全速并发：基于 PCIe 4.0 x16 总线，每个 U.2 端口独享 PCIe 4.0 x4 通道，突破单盘性能瓶颈，顺序读写与随机 IOPS 均逼近硬盘物理极限。
• 广泛兼容：向下兼容 PCIe 3.0/2.0/1.0，并适配主流 U.2 NVMe SSD 品牌（Intel、Samsung、Micron、Kioxia 等）。
• 系统盘启动支持：可将 U.2 NVMe SSD 设为系统启动盘（需主板 BIOS 支持 NVMe 引导），实现操作系统与应用数据同盘高速加载。
• 可靠品质：符合 RoHS、FCC 和 CE 标准，通过高低温、ESD 等可靠性测试，提供两年质保。

关键特性

• 主机接口：PCI Express 4.0 x16，物理 x16 金手指，兼容 x16 机械插槽。
• 设备接口：4 × U.2 (SFF-8639) 连接器，支持 PCIe NVMe SSD。
• 通道分配：每端口独立 PCIe 4.0 x4，无多路复用。
• 指示灯：板载硬盘活动 LED 指示（如有）。
• 结构设计：标准全高 PCIe 挡板，仅适配 3U 及以上全高服务器或机箱。
• 硬盘固定：盘载式安装，附带全套安装螺丝及螺母，牢固可靠。
• 电源管理：支持 SMBus 功耗监控（可选）。
• 工作环境：温度 5°C 至 50°C，湿度 15% 至 90%（非冷凝）。
• 物理规格：尺寸 286mm × 122.5mm，重量 115g，包装重量 160g。

应用场景

LRNV94NF 专为高密度、高吞吐存储场景打造，典型应用包括：

• 数据中心节点：为分布式存储服务器（如 Ceph、VSAN）提供本地 NVMe 缓存层或容量层。
• AI/ML 训练服务器：加速训练数据的读取与写入，减少 GPU 等待时间。
• 云服务器与虚拟化：提升虚拟机存储 IOPS，满足多租户高性能云盘需求。
• 高性能计算（HPC）：用于模拟、基因测序、金融分析等重 I/O 负荷作业。
• 视频编辑与影视制作：多轨 4K/8K 非编工作站的高速素材盘。

兼容性

• 操作系统：Windows 10/11、Windows Server 2016/2019/2022、Linux Kernel 3.10 及以上、VMware ESXi 6.5 及以上、FreeBSD 等；免驱动，系统原生 NVMe 驱动即可识别。
• 主板/服务器：具备 PCIe x16 物理插槽的服务器或工作站；仅支持 3U 及以上全高机箱，不可用于 2U/1U 半高或刀片式机箱。
• 硬盘兼容性：支持标准 2.5" U.2 (SFF-8639) NVMe SSD，包括 Intel® Optane™/D7 系列、Samsung PM9A3/PM1733、Micron 7450/9300、Kioxia CM6/CD7 等企业级硬盘。
• 引导支持：若需将 U.2 SSD 作为系统启动盘，请确认服务器/主板 BIOS 支持 NVMe 启动，并开启 UEFI 引导模式。

关于联瑞

深圳市联瑞电子有限公司成立于 2006 年，是国家级高新技术企业，旗下拥有Linkreal与LR-LINK两大品牌。公司专注以太网卡、NVMe 扩展卡、I/O 转接卡、阵列卡及工业物联网网关等产品的研发、制造与销售。联瑞设有独立研发中心与可靠性实验室，配备高低温、ESD、浪涌、振动等测试设备，严格遵循 ISO9001 质量管理体系。产品广泛服务于云计算、云存储、人工智能、工业自动化、网络安全等领域。联瑞始终以“推动科技创新、振兴民族品牌”为使命，坚持诚信、务实、创新、共赢的价值观，为您提供可靠的产品与专业的技术服务。

产品概述

联瑞LRNV94NF是一款高性能的PCIe 4.0 x16转四口U.2 NVMe SSD转接卡。用户可在仅占用一个PCIe x16插槽的情况下，直接扩展连接四个2.5英寸U.2 NVMe固态硬盘（SFF-8639接口）。它专为对存储吞吐量有严苛要求的数据中心、AI服务器及高性能工作站量身打造，通过PCIe 4.0高带宽优势，消除存储瓶颈，实现数据的极速读取与写入。

核心优势

• 四盘满速并发：支持4个U.2 NVMe SSD同时全速运行，最大化PCIe 4.0 x16总线带宽利用率，实测多盘并发读写性能卓越，完美应对高并发数据处理需求。
• 免驱即插即用：无需安装任何驱动程序或连接线缆，插卡装上硬盘即可被系统直接识别，简化部署与运维复杂度，降低系统兼容性风险。
• 强劲独立供电：内置多组大功率直流电源模块，为4个高性能NVMe SSD提供稳定、充足的电力保障，避免主板供电不足导致的降速或掉盘现象，确保持续稳定工作。
• 灵活系统启动：可将NVMe SSD配置为主要启动盘，用于承载操作系统和应用程序，能够大幅缩短系统开机时间及应用加载速度，仅需主板BIOS支持从PCIe NVMe启动。
• 严格品质认证：完全符合RoHS、FCC和CE标准，产品经过全面的可靠性测试，满足企业级应用对安全、环保和电磁兼容性的高标准要求，品质有保障。

技术特性

LRNV94NF采用PCIe 4.0 x16物理尺寸，向下兼容PCIe 3.0/2.0/1.0插槽，提供卓越的带宽基础。卡片配备四个SFF-8639 (U.2)双端口连接器，完美适配主流2.5英寸NVMe企业级固态硬盘。其创新的板载电路设计，优化了高速信号传输的完整性，确保在多盘同时高负载读写时，数据通道的低延迟与高稳定性。该产品支持大部分主流操作系统，并具备优良的散热兼容性，适用于3U及以上的全高机架式机箱。

典型应用场景

• 数据中心与云存储

  在1U或2U服务器空间受限的情况下，通过扩展卡为机箱前端存储背板或内部直连提供高密度NVMe方案，加速数据库与虚拟化应用。

• AI训练与推理服务器

  作为GPU服务器的本地高速暂存盘，极大缩短大型训练数据集的加载时间，确保GPU计算资源不会因存储I/O等待而空转，提升整体训练效率。

• 高性能计算集群

  为科学仿真、气象预测与基因测序等HPC节点，构建低延时、超高速的临时存储层，处理爆发式写入与密集读取的工作负载。

• 4K/8K非线编工作站

  在影视后期制作中，为多轨无压缩RAW格式视频流提供足够带宽，实现顺畅的实时编辑、调色与渲染输出，大幅提升创意工作效率。

• 软件定义存储

  配合Ceph、VSAN等分布式存储软件，作为OSD高性能缓存盘或日志盘使用，优化集群的IOPS与吞吐量表现，构筑全闪存分布式架构。

操作系统兼容性

LRNV94NF具备极佳的兼容性，无需额外驱动即可工作在绝大多数主流操作系统环境下，包括但不限于各种Linux发行版（如CentOS、Ubuntu、Debian等）、Microsoft Windows 10/11及Windows Server 2016/2019/2022系列，以及VMware ESXi虚拟化平台等。系统原生NVMe驱动可直接识别并管理挂载的硬盘。

为什么选择LR-LINK

深圳市联瑞电子有限公司（LR-LINK）成立于2006年，是一家专注于网卡、存储扩展卡等产品的国家级高新科技企业。公司拥有从研发、生产至销售服务的完整体系，建有严格的ISO9001质量管理体系、可靠性及性能测试实验室。我们拥有近50台套高精度测试设备，对产品进行全方位严格检验，旨在为客户提供稳定、可靠且高效的产品解决方案。选择LR-LINK，就是选择专业与安心的品质服务。
