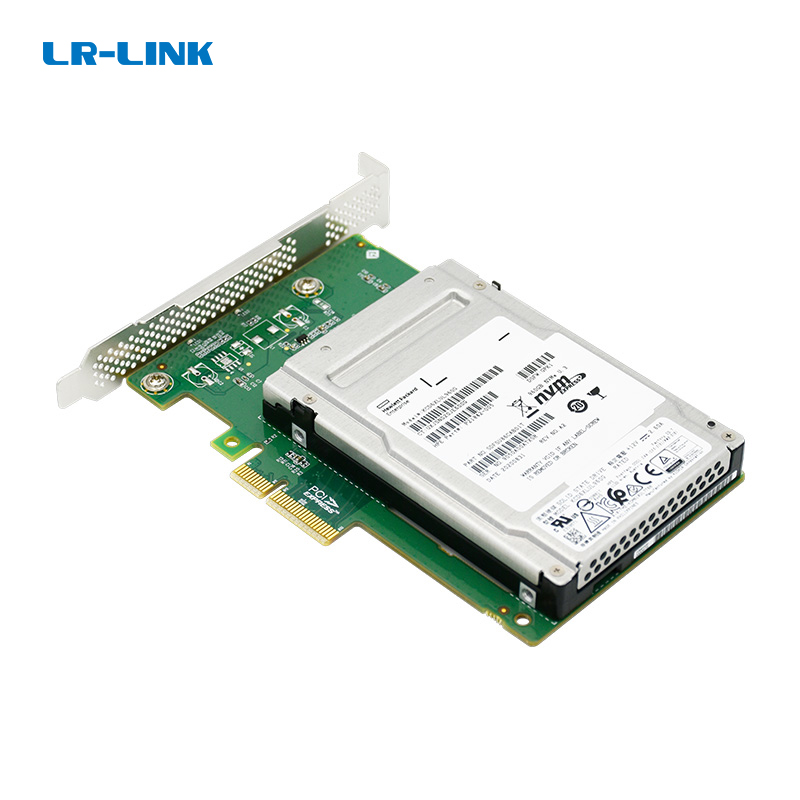

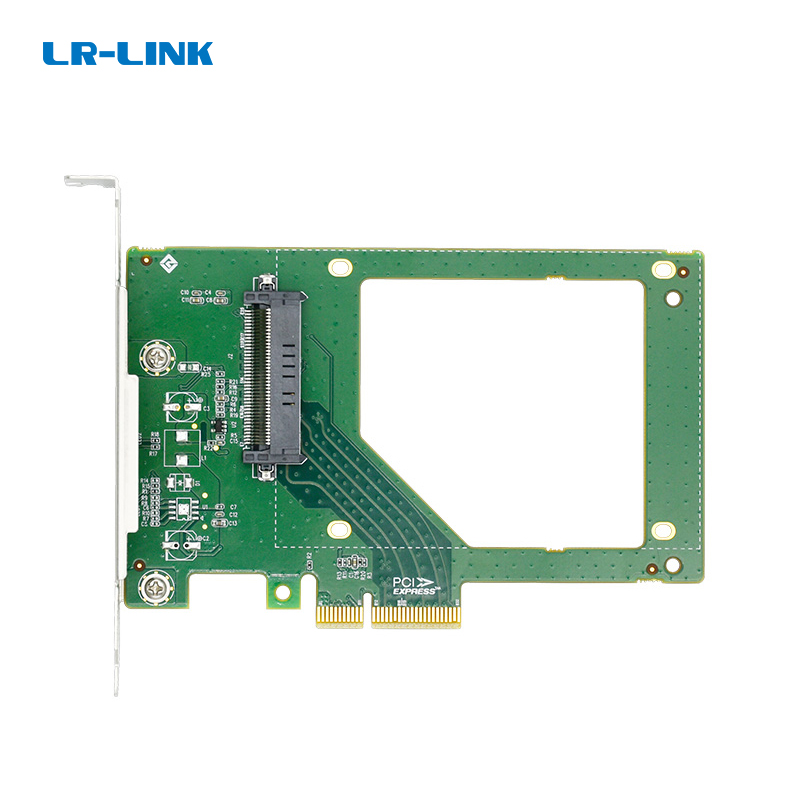

联瑞 LR-LINK U.3转PCIe 4.0 x4 NVMe SSD转接卡 LRNV9411U

产品描述

LRNV9411U3可使用PCIe槽 扩展 一 个2.5" U.3 NVMe SSD 到台式机或服务器，提高系统性能和速度；此适配器将U.3 PCIe 4.0 x4 NVMe SSD 性能添加到具有 PCIe x4、x8 或 x16 插槽的台式计算机系统。安装基于 U.3 PCIe 的驱动器后，该适配器可显着提升计算机速度 。 简易安装 ， 该卡配备全轮廓支架，安装时不需要适配器电缆；驱动器可以直接连接到适配器上的SFF-8639连接器，也可以连接到计算机主板。与PCIe 4.0 主板兼容，也向后兼容 PCIe3.0、PCIe 2.0 和 PCIe 1.0。

产品特性

使用可用的 PCIe 扩展槽将 2.5" U.3NVMe SSD 安装到您的台式计算机或服务器中

通过将 PCIe NVMe U.3 SSD 添加到您的PC 来提高系统速度和性能

使用 U.3 转 PCIe 适配器简化系统构建，将您的 SSD 直接安装到适配器上，无需适配器电缆

PCI Express 4.0 x4 通道主机适配器

兼容PCIe 3.0 PCIe 2.0和PCIe 1.0主板

此卡上的 SFF-8639接口插座用于U.3SSD；它不支持 U.2 SSD

转接卡不需要驱动程序，但接入的NVMe硬盘需要

需要主板BIOS支持NVMe协议

产品概述

LR-LINK LRNV9411U3 是一款高性能的PCIe 4.0 x4 转 U.3 NVMe SSD 适配器。它能够将一块2.5英寸的U.3 NVMe固态硬盘，直接安装至台式计算机或服务器的PCIe扩展槽上，无需任何适配器线缆。借助PCIe 4.0 x4通道的高速带宽，显著提升系统的数据读写速度与整体响应能力，是数据中心、云存储、AI训练服务器及高性能计算节点扩展高速存储的理想选择。

核心优势

• 无缆化直插设计：SSD直接固定在适配器的SFF-8639接口上，省去传统U.3线缆，简化内部布线，提升机箱通风与维护便利性。
• 极速PCIe 4.0通道：支持PCIe 4.0 x4，理论带宽达8GT/s每通道，总带宽高达约8GB/s，充分发挥现代U.3 NVMe SSD的极致性能。
• 广泛向后兼容：完美适配PCIe 4.0主板，同时向下兼容PCIe 3.0、2.0及1.0标准，保护用户既有硬件投资。
• 简易部署：适配器无需额外驱动程序（NVMe硬盘本身需对应驱动），配合全高挡板，轻松装入标准ATX或服务器机箱的全高PCIe插槽。
• 稳定可靠：选用高品质元器件及沉金工艺连接器，结合联瑞严格的ISO9001品控体系，确保长期稳定运行。

产品特性

• 接口规格：1 x SFF-8639 (U.3)，直插2.5英寸U.3 NVMe SSD（注意：不支持U.2 SSD）
• 主机接口：PCI Express 4.0 x4，物理卡槽为x4，兼容x8、x16插槽
• 挡板规格：出厂预装全高挡板，仅支持全高机箱（不具备半高挡板孔位）
• 免驱设计：适配器本身即插即用；接入的NVMe SSD需主板BIOS支持NVMe协议，并在操作系统内安装相应NVMe驱动

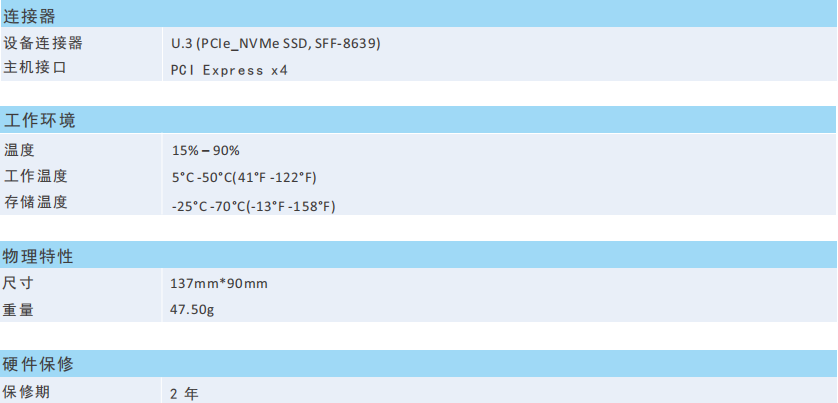

• 紧凑尺寸：PCB尺寸137mm x 90mm，重量仅47.5g，减少对主板及插槽的物理负担
• 环保工艺：符合RoHS标准，工作温度5°C-50°C，存储温度-25°C-70°C，适应严苛环境

应用场景

典型应用环境包括：数据中心存储节点加速、AI/ML训练服务器本地高速缓存、云计算虚拟化平台日志/缓存盘、高频交易与实时数据分析工作站、视频后期与3D渲染存储加速。用户只需将适配器插入全高PCIe x4及以上插槽，并在SFF-8639接口固定好U.3 SSD，即可立即获得低延迟、高吞吐的存储扩展。

兼容性说明

主板兼容：支持所有具备PCIe x4、x8或x16全高插槽的主板。物理安装仅限全高挡板机箱。要求主板BIOS/UEFI支持NVMe 1.3及以上协议，并从NVMe SSD启动或作为数据盘使用。

设备兼容：适配器上的SFF-8639连接器专为U.3 NVMe SSD设计，基于PCIe信号；不支持U.2 SSD，请勿强行接入，以免损坏接口。

操作系统：兼容Windows 10/11、Windows Server 2016/2019/2022、主流Linux发行版（内核3.10+）、VMware ESXi 6.7+等。请确保安装对应NVMe SSD厂商的最新驱动程序。

品牌与质保

LR-LINK（联瑞）——始创于2006年的国家级高新技术企业，深耕以太网卡及硬盘扩展卡领域。旗下拥有“Linkreal”与“LR-LINK”两大品牌，产品覆盖USB卡、I/O扩展卡、NVMe阵列卡、服务器网卡、工业物联网网关等。联瑞配备完善的环境与可靠性实验室（高低温、ESD、跌落、盐雾等），并通过ISO9001质量管理体系认证。本产品享受2年有限硬件保修，由联瑞制造中心与研发创新中心提供全程技术支持，确保客户无忧部署。

产品概述

LR-LINK LRNV9411U3 是一款免线缆设计的U.3转PCIe 4.0 x4 NVMe SSD转接卡，专为台式机与服务器的高速存储扩展而生。通过将2.5" U.3 NVMe固态硬盘直接插入适配器上的SFF-8639接口，用户只需一个空闲的PCIe x4/x8/x16插槽即可完成部署，彻底告别复杂的线缆连接。该适配器将U.3 PCIe 4.0 x4 NVMe SSD的超强性能引入系统，显著提升数据读写速度、降低延迟，为数据中心、云计算、AI训练及高性能计算等场景提供简洁高效的存储加速方案。

核心优势

• 免线缆直接安装：U.3 SSD直接固定于板载SFF-8639连接器，无需额外的数据或电源线缆，大幅简化系统组装，减少故障点。
• PCIe 4.0 x4澎湃带宽：支持PCIe 4.0 x4通道，传输速率高达64GT/s，充分发挥最新一代U.3 NVMe SSD的极限性能，向下兼容PCIe 3.0/2.0/1.0。
• 广泛兼容与即插即用：适配器本身无需驱动程序，系统识别SSD后即可工作，要求主板BIOS支持NVMe协议，兼容Windows、Linux及主流服务器操作系统。
• 工业级稳定与耐用：采用高品质多层PCB与SMT工艺，配备全高挡板与SSD固定螺丝，抗震动、耐插拔，确保7×24小时不间断运行。
• 紧凑设计节省空间：137mm×90mm精巧尺寸，充分利用标准PCIe扩展槽位，为服务器与工作站提供高密度存储扩展能力。
• 专注PCIe扩展方案：明确支持U.3 NVMe SSD，优化的电气设计与信号完整性，避免兼容性问题，确保稳定识别与高速传输。

技术特性

LRNV9411U3遵循PCI Express 4.0规范，采用x4通道与主机通信。板载一组SFF-8639 (U.3) 连接器，专为2.5" U.3 PCIe NVMe SSD打造，不支持U.2 SSD。适配器将SSD的PCIe差分信号、边带信号及电源完整地桥接至主板PCIe插槽，同时通过主板供电，无需外接电源。全高尺寸适配标准ATX及机架式服务器机箱。其无驱特性降低了部署复杂度，但接入的NVMe固态硬盘仍需安装相应的操作系统驱动，且主板固件需包含NVMe支持。

典型应用场景

• 数据中心与云服务器存储加速：为超融合架构及虚拟化平台快速添加高性能本地缓存或日志盘，降低存储延迟，提升IOPS。
• AI训练与推理工作站：在深度学习训练中作为高速数据集暂存盘，加速数据预处理与模型加载，缩短训练周期。
• 高性能计算集群：为仿真计算、基因测序等HPC节点扩展临时高速存储，配合并行文件系统提升吞吐量。
• 内容创作与视频编辑：为4K/8K非编工作站提供高速素材盘，实现实时回放与快速渲染输出。
• 企业级服务器系统盘升级：将老旧服务器通过PCIe插槽实现系统盘NVMe化，大幅缩短启动时间与应用程序响应速度。

操作系统兼容性

LRNV9411U3适配器硬件层面无需驱动程序，因此兼容所有支持NVMe协议及PCIe标准的操作系统。实际使用中，操作系统需为接入的U.3 NVMe SSD提供原生驱动或第三方驱动。已验证兼容环境包括：Windows 10/11、Windows Server 2016/2019/2022、Linux Kernel 3.10及以上（RHEL、CentOS、Ubuntu、Debian等）、VMware ESXi 6.5及以上等。主板BIOS/UEFI务必支持NVMe引导协议以作为系统盘使用。
