PCIe x4转4口SATA3 6Gb/s RAID阵列卡 (LRST9630-4IR)

产品描述

产品特性

SATA特性

支持SATA HDD & SSD

符合SATA3.1规范

支持可编程的发射器信号电平

支持4个内部SATA接口

支持AHCI 1.0模式和IDE模式

支持本机命令队列（NCQ）

支持基于端口倍增器FIS的切换或基于命令的切换

支持硬件 RAID 0, 1,10,JBOD

支持AES-256；支持交错旋转

支持6.0Gbps、3.0Gbps和1.5Gbps的 通信速度

支持部分和休眠电源管理状态

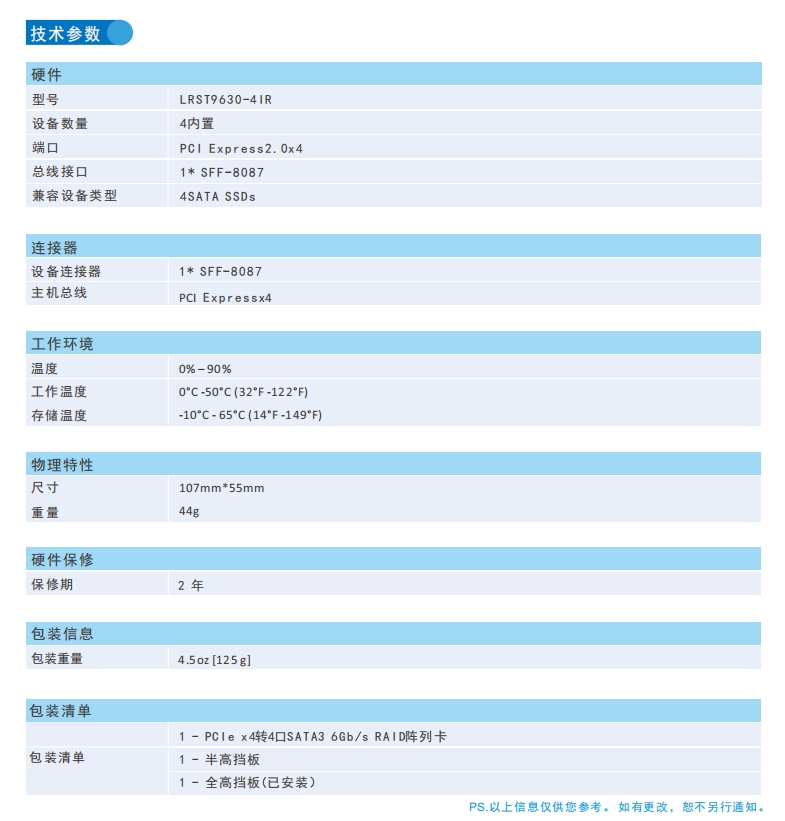

操作系统支持

Linux 2.6.x和以上

Mac OS 10.3或更高版本

产品概述

LRST9630-4IR 是深圳市联瑞电子有限公司（LR-LINK）自主研发的PCIe x4转4口SATA3 6Gb/s RAID阵列卡。该卡搭载Marvell 9230 主控芯片，通过PCI Express 2.0 x4主机接口，稳定桥接至4个独立的SATA 6Gbps通道，配合内部1×SFF-8087连接器，可同时挂载4块SATA硬盘或固态硬盘，为服务器、工作站、存储设备等提供灵活的存储扩展与硬件RAID保护能力。

核心优势

• 高速带宽聚合：PCIe 2.0 x4提供高达2 GB/s的双向带宽，充分释放4块SATA 6Gb/s硬盘的并发读写潜力，杜绝性能瓶颈。
• 全模式硬件RAID：内建RAID 0、1、10及JBOD四种工作模式，配合NCQ与交错旋转优化，在数据安全与读写速度之间取得最佳平衡。
• 企业级数据保护：支持AES-256硬件加密，防止数据泄露；搭配错误报告与恢复机制，保障数据完整性。
• 广泛的生态兼容：全面通过Windows、Linux、VMware及统信、麒麟、深度等国产操作系统验证，实现跨平台无缝集成。
• 灵活的尺寸适配：附赠半高与全高挡板，可适应1U/2U服务器、紧凑型工作站及全尺寸塔式机箱等多种安装环境。

关键特性

PCIe 总线特性

• 符合PCI Express 2.0规范，向下兼容PCIe 1.0，采用x4通道设计
• 支持MSI消息信号中断，降低CPU负载
• 支持AHCI与IDE双编程接口寄存器，兼容传统与新型软件栈
• 完整支持2.5 GT/s与5.0 GT/s通信速率
• 集成错误报告、恢复与纠正功能，增强传输可靠性

SATA 接口特性

• 兼容SATA 3.1规范，支持6.0 Gbps、3.0 Gbps、1.5 Gbps自动协商
• 支持NCQ原生命令队列，优化细粒度I/O顺序
• 支持端口倍增器（Port Multiplier）FIS切换与命令切换
• 可编程发射器信号电平，满足不同线缆与背板环境
• 支持激进电源管理，包括部分、休眠及DevSleep状态，符合绿色数据中心需求
• 硬件AES-256加密引擎，实时保护写入数据
• 支持SATA HDD与SSD混合组合，无存储介质限制

应用场景

LRST9630-4IR 典型部署涵盖中小企业文件服务器、安防监控NVR、虚拟化数据存储节点、视频非编工作站以及工业嵌入式存储系统。以下为简化的拓扑示意：

拓扑示意图：LRST9630-4IR通过PCIe插槽扩展4个SATA端口，同时挂载多块HDD与SSD，满足混合负载需求。

兼容性与操作系统支持

• Windows：Windows 7 / 8 / 10 / 11，Windows Server 2012 / 2016 / 2019 / 2022
• Linux：CentOS 7.3及以上，Ubuntu 16.04及以上
• 国产系统：统信UOS 1060/1070，麒麟OS 2203/2303/2403，深度OS
• 虚拟化：VMware ESXi 6.5及以上
• 主控驱动：操作系统内核对AHCI规范原生支持，Marvell 9230可免驱或自动加载通用驱动，RAID管理工具可从LR-LINK官网获取

关于LR-LINK

LR-LINK（深圳市联瑞电子有限公司）成立于2006年，是一家集以太网卡、硬盘扩展卡、物联网网关研发、生产、销售与服务于一体的国家级高新技术企业。公司设有可靠性实验室与性能测试中心，引进高低温、ESD、浪涌、振动等实验设备，严格遵循ISO9001质量管理体系。产品广泛应用于云计算、云存储、人工智能、工业物联网、工业自动化、智慧教育及网络安全等领域。我们将坚持以“推动科技创新、振兴民族品牌”为使命，向全球客户提供稳定可靠的连接解决方案。

产品概述

LRST9630-4IR 是联瑞（LR-LINK）面向服务器、数据中心、高性能PC及工业计算机推出的PCIe x4 转 4 端口 SATA3 6Gb/s RAID 阵列卡。该卡基于 Marvell 9230 主控芯片，利用 PCI Express 2.0 x4 通道，将主机带宽高效桥接至四个独立的 SATA 6Gbps 端口，支持 SATA 3.1 规范，为系统提供低延迟、高吞吐的存储扩展能力。无论是构建高速 SSD 缓存池、大容量 HDD 备份阵列，还是在游戏与视频编辑中加速素材加载，LRST9630-4IR 均可凭借硬件 RAID 引擎、NCQ 与 AES-256 加密，带来兼顾性能与数据安全的专业级存储体验。

核心优势

• 四口SATA3 6Gb/s并发吞吐：单卡扩展4个SATA 6Gbps端口，支持HDD/SSD混合配置，总带宽满足高码率视频编辑与多用户数据请求。
• 硬件RAID加速：板载RAID 0、1、10及JBOD模式，借助Marvell控制器实现硬件级条带化与镜像，释放CPU资源，显著提升IOPS和数据冗余保护。
• 高级SATA特性满载：原生支持NCQ、端口倍增器FIS切换、热插拔、AES-256硬件加密及交错旋转，兼顾并发性能、可维护性与数据机密性。
• 极致兼容与宽温设计：提供全高/半高双挡板，0°C至50°C工作温度，兼容Windows、Linux、国产统信/麒麟/深度等操作系统，广泛适配各类x86平台。
• 节能与稳定并重：激进电源管理配合休眠状态，有效降低闲置功耗；两层信号完整性与纠错机制保障长时运行不丢盘、不降速。
• 2年原厂保修：联瑞国家级高新技术企业品质管控，产品全生命周期管理中端到端追溯，确保每片卡都经过高低温、ESD等严苛测试。

技术特性

LRST9630-4IR 遵循 PCI Express 2.0 规范，向下兼容 PCIe 1.0，x4 链路支持 2.5GT/s 和 5.0GT/s 通信速率。SATA 侧物理层可达 6.0Gbps、3.0Gbps 及 1.5Gbps 自适应降速，符合 SATA 3.1 标准，支持 AHCI 1.0 和 IDE 编程接口寄存器。控制器内建消息信号中断（MSI）接口，降低传统中断延迟，同时具备全链路错误报告、恢复与纠正机制，确保数据传输完整。固件级支持可编程发射器信号电平，便于应对不同线材背板环境。RAID 引擎提供 RAID 0（条带化）、RAID 1（镜像）、RAID 10（条带化镜像）以及 JBOD 直通模式，可通过 BIOS 或管理工具灵活配置。此外，AES-256 硬件加密可对写入数据进行实时加解密，适合敏感数据处理场景。

典型应用场景

LRST9630-4IR 以其灵活的端口形态与硬 RAID 能力，广泛渗透以下关键场景，并附有从主机到存储的拓扑示意：

典型拓扑架构：

操作系统兼容性

本卡提供广泛的跨平台驱动支持，原生融入主流与国产操作系统环境，即插即用或最低配置即可完成部署：

• Windows 7 / 8 / 10 / 11
• Windows Server 2012 / 2016 / 2019 / 2022
• CentOS 7.3 及以上（含 RHEL 系列）
• Ubuntu 16 及以上（含 Debian 系）
• 统信 UOS 1060 / 1070
• 麒麟 OS 2203 / 2303 / 2403
• 深度 OS
• VMware ESXi 6.5

* 部分系统需安装开源或厂商提供驱动，联瑞官网提供最新驱动与固件支持。

为什么选择 LR-LINK

深圳市联瑞电子有限公司（LR-LINK）自2006年创立以来，始终聚焦以太网卡、硬盘扩展卡、NVMe 及工业物联网关的自主研发、生产与销售，是国家级高新技术企业。旗下“LR-LINK”与“Linkreal”双品牌产品线覆盖USB卡、I/O扩展、阵列卡、服务器网卡、国产网卡等，广泛部署于云计算、人工智能、工业自动化、网络安全等关键领域。我们设有独立的研发创新中心与可靠性实验室，配备高低温、ESD、浪涌、振动、跌落、盐雾等数十套实验设备及近50台高性能测试平台，严格遵循 ISO9001 全生命周期质量管控。从选料、来料检验、SMT制造到成品测试，每一步都做到可追溯、可验证，2年硬件保修更是我们对品质的坚实承诺。选择LR-LINK，即选择专业存储扩展的稳定基石，以及本土化快速响应与技术增值服务。
