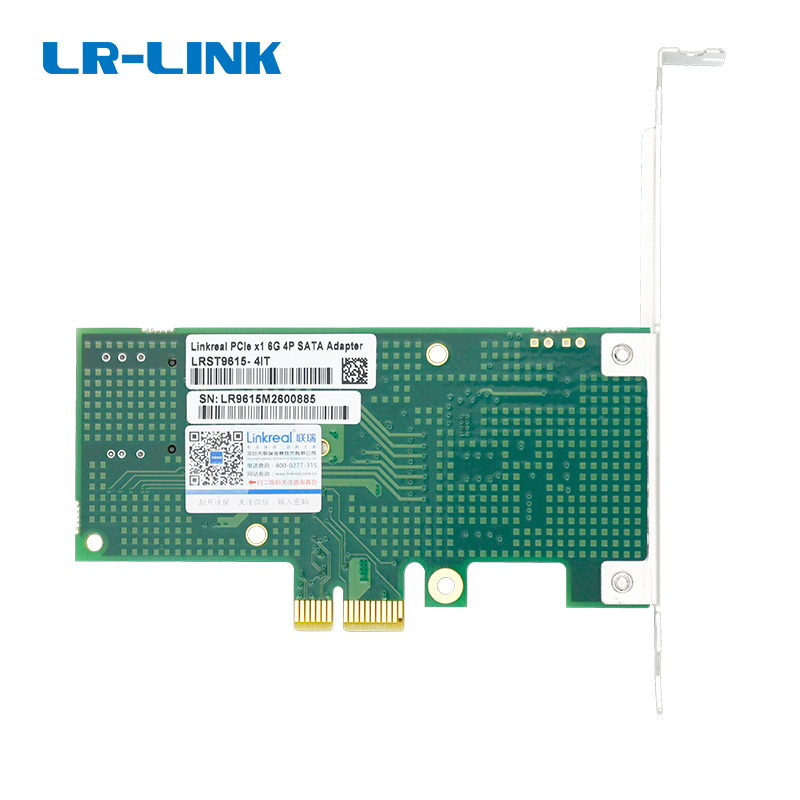

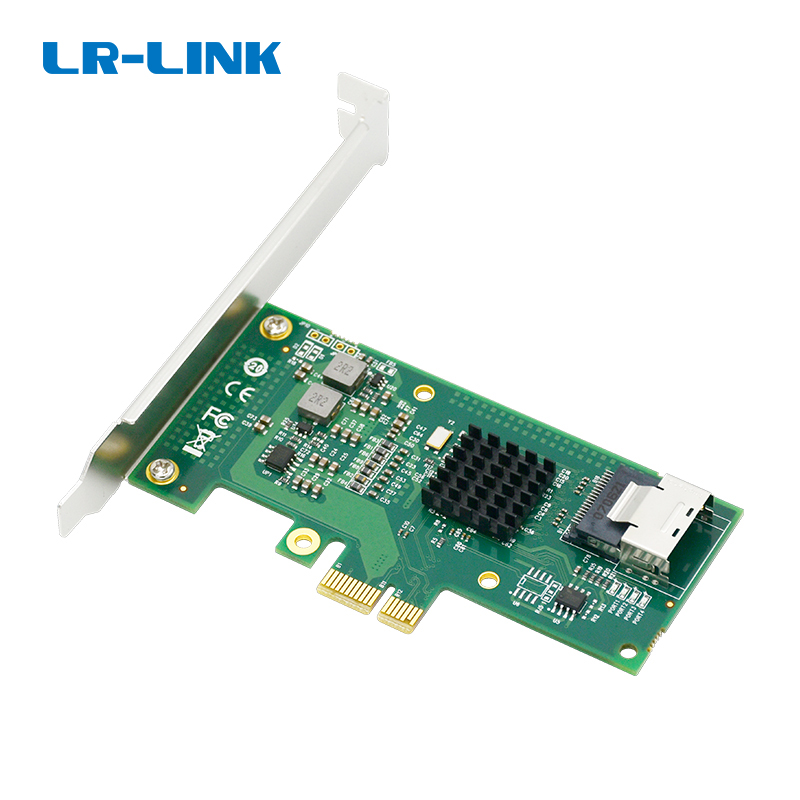

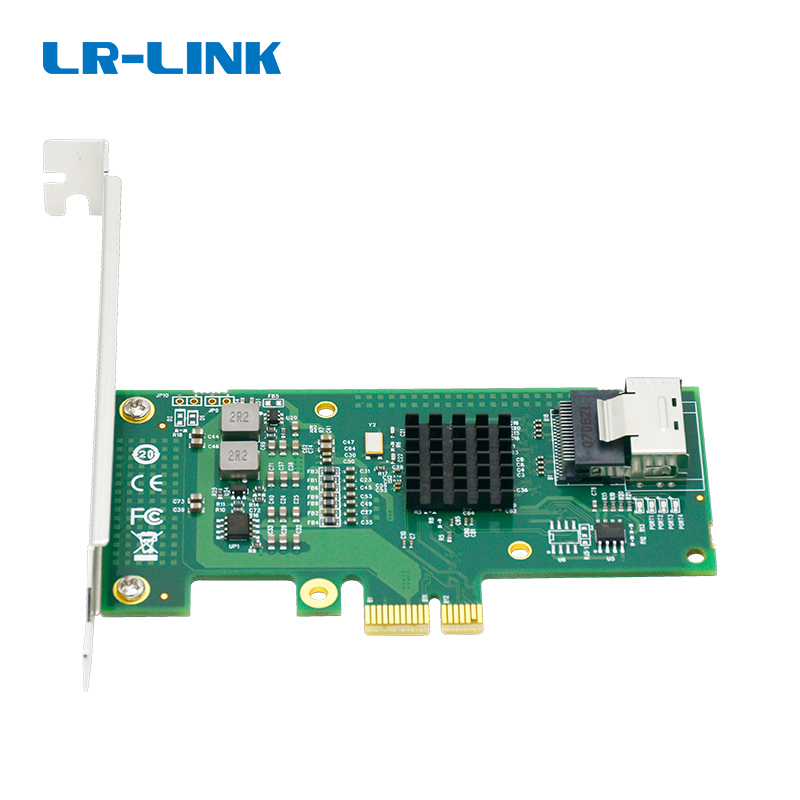

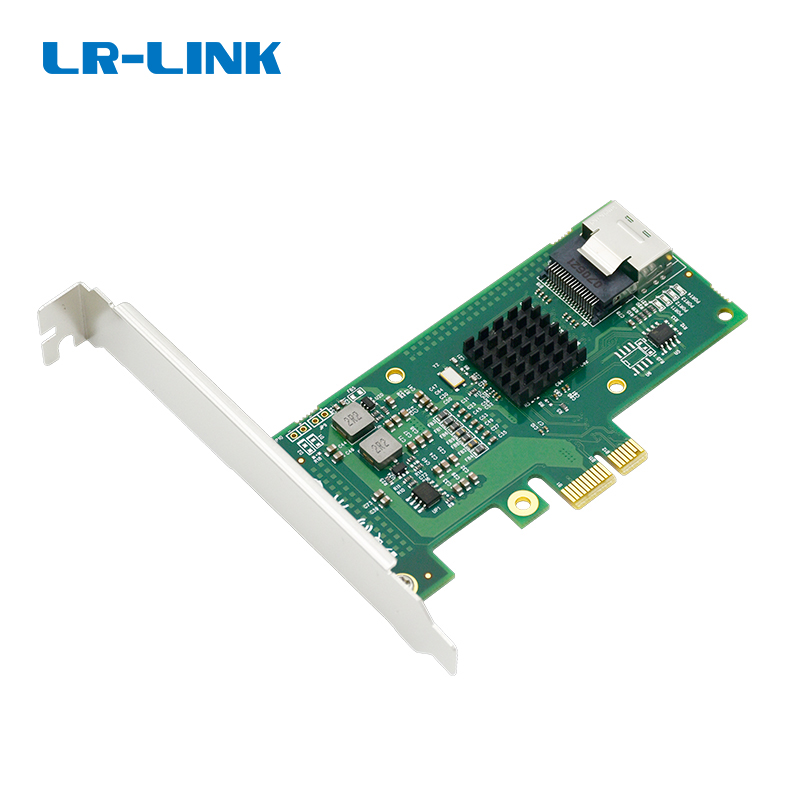

LRST9615-4I PCIe 2.0 x1转内置4口SATA 3.0 6Gb/s扩展卡

产品描述

LRST9615-4I是基于芯片方案 MARVELL9215开发的新产品，该产品可以通过PC主机的PCIe接口扩展SATA3.0接口 ， 符合串行ATA规范3.0。随着对硬盘读写速度的要求越来越高 ， SATA 2.0已经不能满足要求 。SATA 3.0已成为硬盘接口的主流。 但目前大多数主板很少使用SATA 3.0接口。为了满足用户的需求，该产品开发了将PCIe接口连接到SATA 3.0，赋予扩展卡高性能和可扩展性。可扩展4个SATA 3.0接口，向后兼容SATA 2.0。

产品特性

符合SATA3.0 规范和PCIe2.0 规范

支持可编程的传输信号电平

支持AHCI 1.0 和IDE 编程接口

兼容SATA 6G、3G 和1.5G 硬盘驱动器

支持本机命令队列(NCQ)

支持消息信号队列(MSI)

支持端口倍增器基于FIS 的切换或基于命令的切换

支持4 个SATA 端口

支持6Gbps、3Gbps和1.5Gbps的通信速度

支持热插拔和热交换

支持控制、批量、流、中断、同步

支持部分和休眠电源管理状态

支持 Gen1i， Gen1x， Gen2i， Gen2m，Gen2x，Gen3i

主机接口

PCIe x1通道，兼容 PCIe x4 /x16 /x8 插槽瘦版转接卡(支持2U、3U金属外壳)

操作系统支持

产品概述

LRST9615-4I 是联瑞电子 (LR-LINK) 推出的一款 PCIe 2.0 x1 转 4 端口内置 SATA 3.0 6Gb/s 扩展卡，搭载 Marvell 9215 主控芯片。该扩展卡可通过主机 PCIe 插槽为系统额外提供 4 个高速 SATA 3.0 接口，支持 6Gbps、3Gbps 及 1.5Gbps 传输速率，完全符合 Serial ATA 3.0 规范，并向下兼容 SATA 2.0/1.0 设备，轻松应对大容量存储扩展需求。

核心优势

• 4 口 SATA 6G 高速扩展：单卡提供 4 个独立的 SATA 3.0 通道，每端口带宽高达 6Gbps，满足 SSD 及高速 HDD 阵列需求。
• Marvell 9215 工业主控：采用久经考验的 Marvell 控制器，具有出色的兼容性与稳定性，支持 AHCI 1.0 与 IDE 编程接口。
• 企业级存储特性：支持原生命令队列 (NCQ)、端口倍增器、基于 FIS 的切换和热插拔，提升多盘环境下的 I/O 性能与灵活性。
• 灵活的结构适配：配备全高与半高挡板，瘦版 PCB 设计，完美兼容 2U、3U 等机架式服务器机箱。
• 广泛的系统兼容：支持 Windows Server 2003~2008 R2、Windows 7/8/Vista 以及 Linux kernel 2.4/2.6/3.x 等主流操作系统。
• 2 年质保与可靠工艺：符合 ISO9001 质量体系，通过严苛的可靠性测试，提供 2 年硬件保修服务。

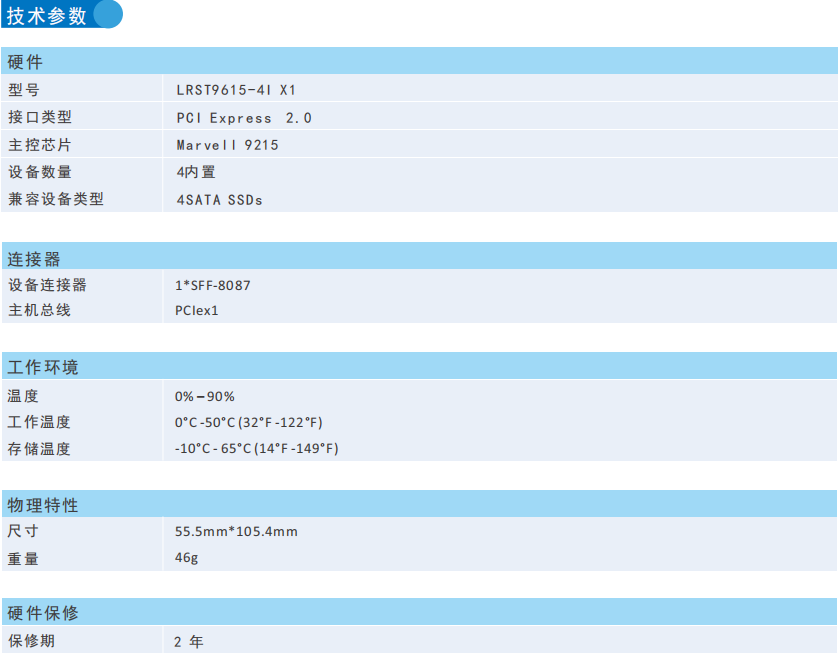

技术特性

LRST9615-4I 基于 PCI Express 2.0 规范，使用 x1 通道即可提供 5GT/s 的上行带宽。其 SATA 控制器支持 6Gbps、3Gbps、1.5Gbps 自动协商，且具备 MSI (消息信号中断) 与 可编程传输信号电平 等高级功能。扩展卡兼容 PCIe x4/x8/x16 插槽，安装灵活性极佳。同时支持 SATA 部分和休眠电源管理，有助于降低系统整体功耗。

典型应用场景

操作系统兼容性

本卡具备广泛的驱动支持，确保在主流操作系统下实现免驱安装或简单加载驱动后即可稳定工作：

• Microsoft Windows Server 2003 / 2008 / 2008 R2 (32/64位)
• Microsoft Windows Vista / 7 / 8 (32/64位)
• Linux Kernel 2.4.x / 2.6.x / 3.x

为什么选择 LR-LINK

深圳市联瑞电子有限公司 成立于 2006 年，是国家级高新技术企业，旗下拥有“Linkreal”和“LR-LINK”两大品牌。公司深耕以太网卡、硬盘扩展卡及工业通信领域，产品覆盖 USB 卡、I/O 扩展卡、NVMe 卡、阵列卡、服务器网卡及国产网卡等，广泛应用于云计算、AI 服务器、工业物联网、智慧教育与网络安全。

联瑞拥有独立的研发创新中心与制造中心，配备可靠性实验室和性能测试实验室，引入高低温、ESD、浪涌、振动等全套实验设备，严格按照 ISO9001 质量体系进行产品全生命周期管理。选择 LR-LINK，即选择专业、可靠与持续的技术支持。
