联瑞 LRST8615-4IT Mini PCIe转4口SATA 3.0 6Gbps扩展卡

产品描述

产品特性

符合串行 SATA 规范 3.1

支 持 6 Gbps、3 Gbps 和 1.5 Gbps的通信速度

支持可编程的发射器信号电平

支持AHCI 1.0编程接口

支持本机命令队列（NCQ）

支持部分和休眠电源管理状态

支持交错旋转

操作系统支持

产品概述

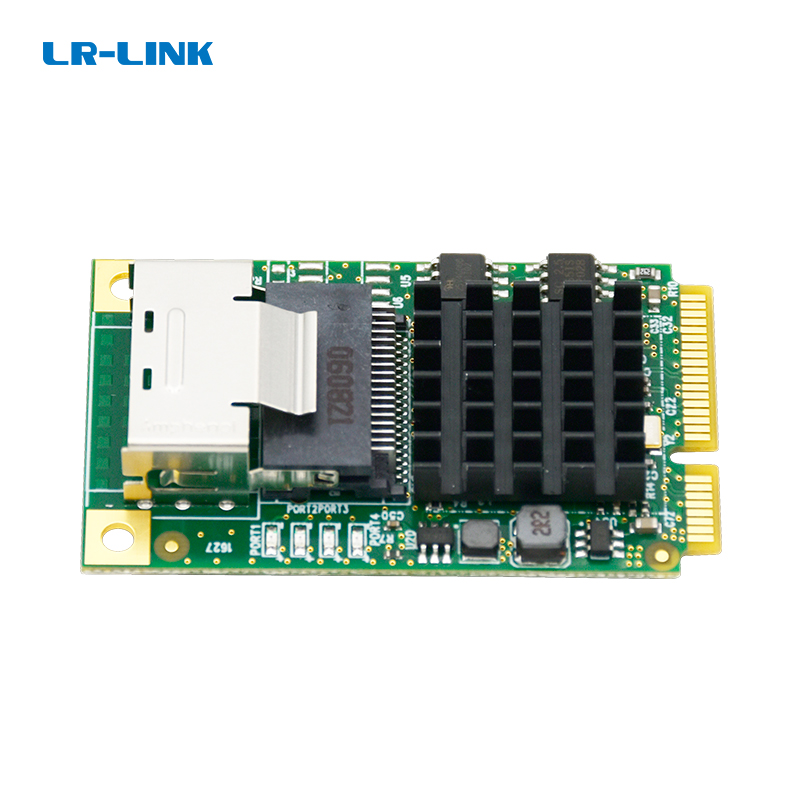

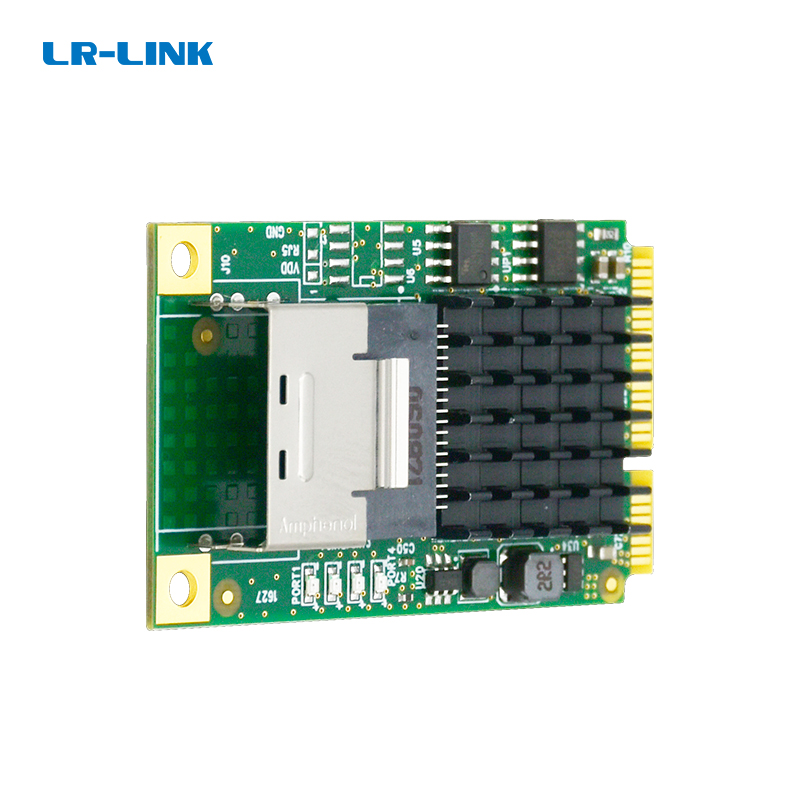

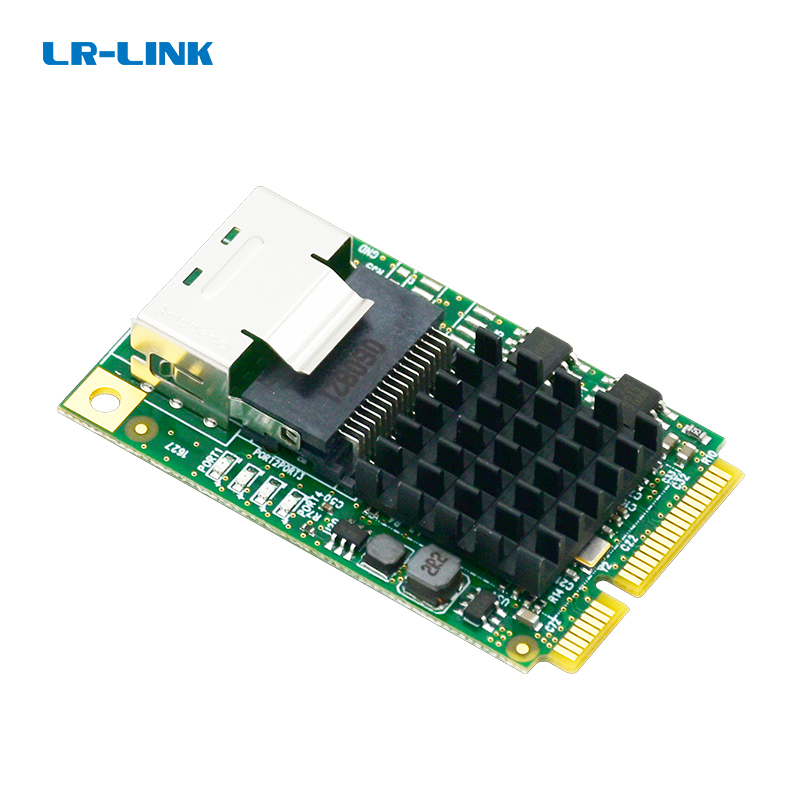

LRST8615-4IT 是LR-LINK推出的一款高性价比Mini PCIe转4口SATA 3.0 6Gbps扩展卡。它利用主机上的Mini PCIe插槽，通过Marvell 88SE9215控制芯片，扩展出4个独立的SATA3.0通道，并使用一个标准SFF-8087接口提供整洁的线缆连接。该卡支持6Gbps高速传输，向下兼容SATA 2.0/1.0设备，可同时连接4块SATA硬盘或固态硬盘，适用于服务器、数据中心、工业一体机、安防存储等需要多盘位扩展的场景。

核心优势

• 极小尺寸，灵活部署：仅30mm×51mm的Mini PCIe板型，可轻松安装于1U/2U服务器、小型工控机内部，不占用标准PCIe插槽。
• 单缆四盘，布线整洁：采用SFF-8087 mini-SAS连接器，一根线缆即可承载4个SATA 3.0通道，显著简化机箱内部走线，优化散热。
• 芯片级硬件RAID就绪：Marvell 88SE9215支持端口倍增（Port Multiplier）及NCQ，为软RAID或JBOD应用提供底层加速，降低CPU负载。
• 低功耗静音运行：功耗不足1W，仅需3.3V供电，无额外散热片需求，实现静音、低温的可靠运行。
• 广泛兼容，即插即用：完整支持Windows、Linux、Mac主流操作系统，内建驱动，无需复杂配置。

产品特性

• 符合Serial ATA Specification 3.1标准，支持6 Gbps、3 Gbps、1.5 Gbps通信速率。
• 可编程发射信号电平，确保长距离传输信号完整性。
• 支持AHCI 1.0编程接口，提供标准SATA功能。
• 支持原生指令队列（NCQ），优化随机I/O性能。
• 支持基于FIS的端口倍增器切换或命令切换，便于连接更多设备。
• 支持Partial和Slumber电源管理状态，降低空闲功耗。
• 支持交错启动（Staggered Spin-up），防止多硬盘同时启动造成电源过载。
• 兼容SATA 2.0/1.0设备，保护既有投资。

应用场景

LRST8615-4IT 可广泛应用于多种需要扩展存储接口的场合：

• 服务器与数据中心：为主板SATA口不足的1U/2U机架式服务器添加额外4盘位，用于系统盘镜像、日志存储或快速缓存。
• 网络附加存储（NAS）：在DIY NAS或工控机平台上，通过该卡扩展SATA接口，连接大容量机械硬盘或SATA SSD，构建私有云存储。
• 工业控制与嵌入式系统：嵌入式主板集成Mini PCIe插槽时，用于连接工业级固态硬盘，实现高速、抗震的数据记录与本地数据库。
• 安防监控与数字标牌：为NVR或播放终端扩展硬盘数量，支持长时间视频录制与内容存储。

兼容性

操作系统兼容：Windows Server 2003/2008/2008 R2（32/64位）、Windows Vista/7/8（32/64位）；Linux内核2.4、2.6.x、3.x系列；macOS。部分新版本系统亦可免驱使用内置AHCI驱动。

硬件兼容：任何支持Mini PCI Express V2.0 x1标准插槽的主板，包括Intel/AMD服务器主板、嵌入式工控主板、Mini-ITX主板等。SATA设备兼容SATA 3.0、2.0、1.0的硬盘和SSD。

品牌与质保

LR-LINK（深圳联瑞电子有限公司）是一家专注于服务器网卡、存储扩展卡、工业通信产品的高新技术企业，拥有自主工厂和研发团队，产品通过ISO9001认证。LRST8615-4IT提供2年质保，出厂前经过全功能测试和老化检测，确保7×24小时稳定运行。客户可通过官网www.linkreal.cn或热线4000-588-108获取技术支持与售后服务。

产品概述

LRST8615-4IT是由LR-LINK（联瑞）推出的Mini PCIe转4端口SATA 3.0 6Gbps扩展卡。该卡采用Marvell 88SE9215主控，完全符合Serial ATA 3.1规范，能够将主机板上的一个Mini PCI Express V2.0 x1插槽转换为4个高速SATA 3.0接口，向下兼容SATA 2.0/1.0设备。产品以极小的体积（30mm×51mm）、低于1W的运行功耗和广泛的系统兼容性，为空间敏感型服务器、工业计算机、网络存储及嵌入式应用提供了可靠的高带宽存储拓展方案。

核心优势

• 4口SATA 3.0一步到位：单卡通过SFF-8087连接器直出4个SATA 6Gbps端口，大幅提升小型主板硬盘挂载数量，满足大容量数据存储与高速读写需求。
• 超低功耗、极小体积：整卡功耗低于1W，外形尺寸仅30mm×51mm，完美适配1U服务器、紧凑型工控机及嵌入式设备，不占用额外散热空间。
• Marvell 88SE9215工业级主控：集成NCQ本机命令队列、AHCI 1.0、Port Multiplier FIS/Command切换，有效降低CPU负载，优化多盘并发访问性能。
• 先进电源管理：支持Partial和Slumber模式，并可配合Staggered Spin-up交错启动，避免多盘同时上电造成的电流冲击，保障系统可靠性。
• 免驱即装即用：集成主流操作系统内核驱动，适用于Windows 7/8/10/11、Windows Server、Linux 2.4.x及以上、macOS，大幅缩短部署时间。
• 2年质保与专业服务：联瑞提供2年保修及4000-588-108技术支持，确保企业用户7×24小时无忧运行。

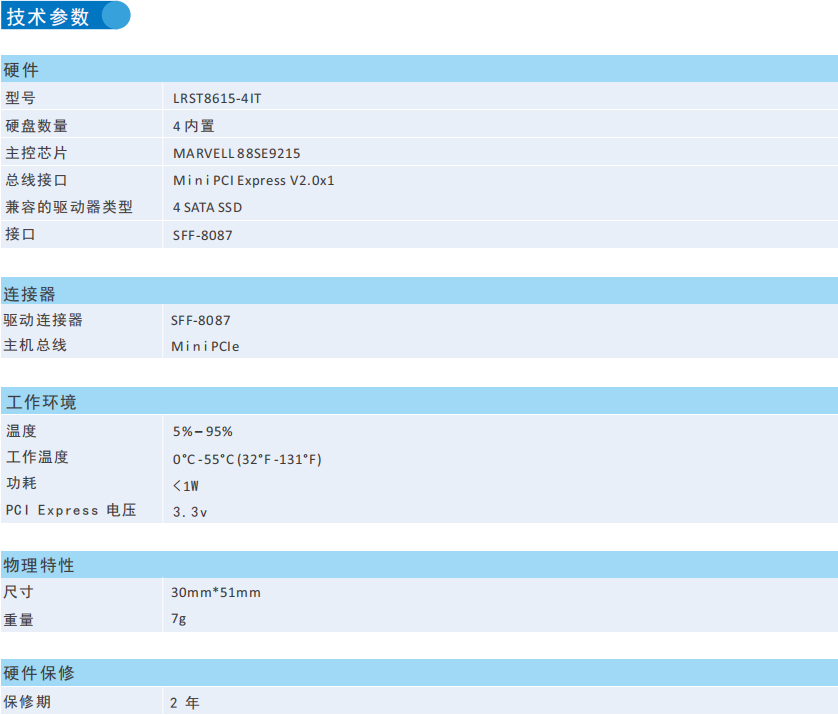

技术特性

• 符合Serial ATA 3.1规范，速率支持6 Gbps、3 Gbps、1.5 Gbps自适应
• 支持NCQ（Native Command Queuing）与AHCI 1.0编程接口
• 支持基于FIS或命令的端口倍增切换
• 可编程发射端信号等级，适配不同线材与背板
• Partial与Slumber电源管理状态
• Staggered Spin-up交错启动功能
• Mini PCI Express V2.0 x1总线，3.3V单电源供电
• 4个SATA端口通过1个SFF-8087连接器引出

典型应用场景

🔹 服务器/数据中心本地存储扩展
为1U机架式服务器或微型服务器提供4个额外的SATA 3.0接口，直接挂载SSD用作系统启动盘/缓存盘，或扩展HDD组建RAID存储池，提升本地IOPS与容量。

🔹 工控机/嵌入式存储扩容
工业无风扇计算机或嵌入式控制器内部空间有限，LRST8615-4IT极小尺寸可直接插在Mini PCIe插槽，通过线缆引出4块固态盘，实现宽温环境下的无机械振动存储，增强数据采集与日志记录的可靠性。

🔹 家庭/企业NAS组建
利用ITX或NUC主板的Mini PCIe插槽，可快速DIY一台支持4盘位的SATA NAS，配合FreeNAS、Unraid等系统，构建家庭媒体中心或小微办公室私有云，全程低功耗零噪音。

🔹 数字标牌/视频监控存储
播放器或NVR设备通过Mini PCIe扩展多盘位，满足高清视频连续写入与回放需求，卡体超薄设计可直接集成在独立显示终端内部，保持外观简洁并简化布线。

操作系统兼容性

支持Windows Server 2003/2008/2008 R2及Windows 7/8/10/11的32位和64位版本；Linux 2.4系列内核、2.6.x及3.x以上内核；macOS（High Sierra及以上版本）。绝大多数现代操作系统已内置Marvell 88SE9215驱动，卡插入后系统自动识别并加载，无需手动安装。

为什么选择LR-LINK

LR-LINK（深圳市联瑞电子有限公司）深耕服务器网络及I/O扩展领域超过15年，拥有完整的研发、制造与测试体系。产品覆盖以太网卡、SATA/SAS扩展卡、NVMe转接卡、USB/串口扩展卡等系列，广泛应用于云计算、人工智能、高性能计算及工业自动化场景。LRST8615-4IT延续联瑞一贯的工业级用料与严苛测试标准，每一片卡均经过老化、信号完整性及系统兼容性验证，同时享有2年保修和400热线技术支持，为企业用户提供从选型到部署的全周期安心保障。
