联瑞 LRST9630-2M2S PCIe2.0 x4 双M.2双SATA RAID卡

产品描述

产品特性

产品概述

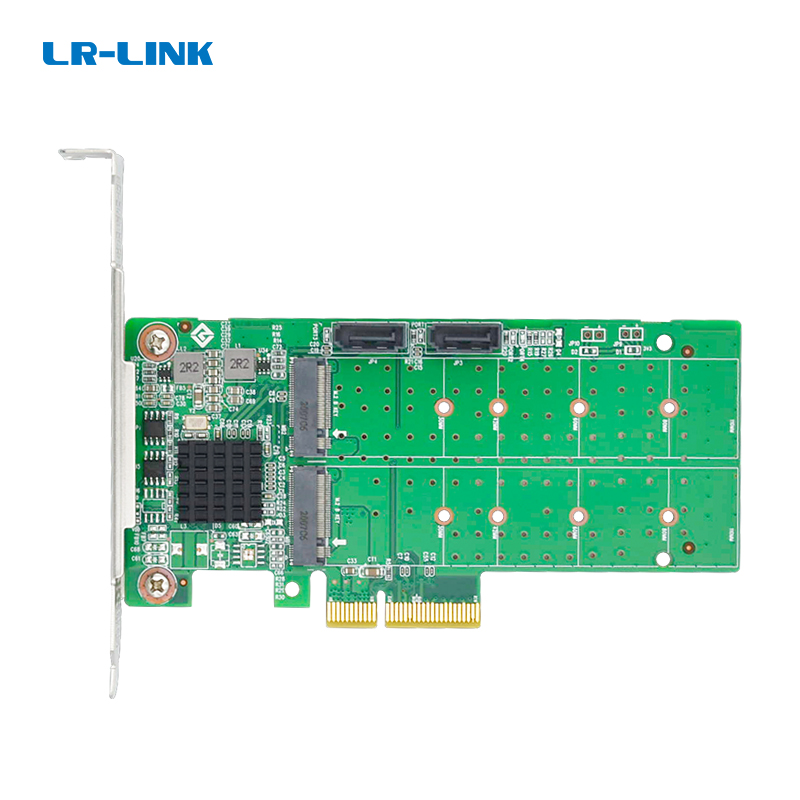

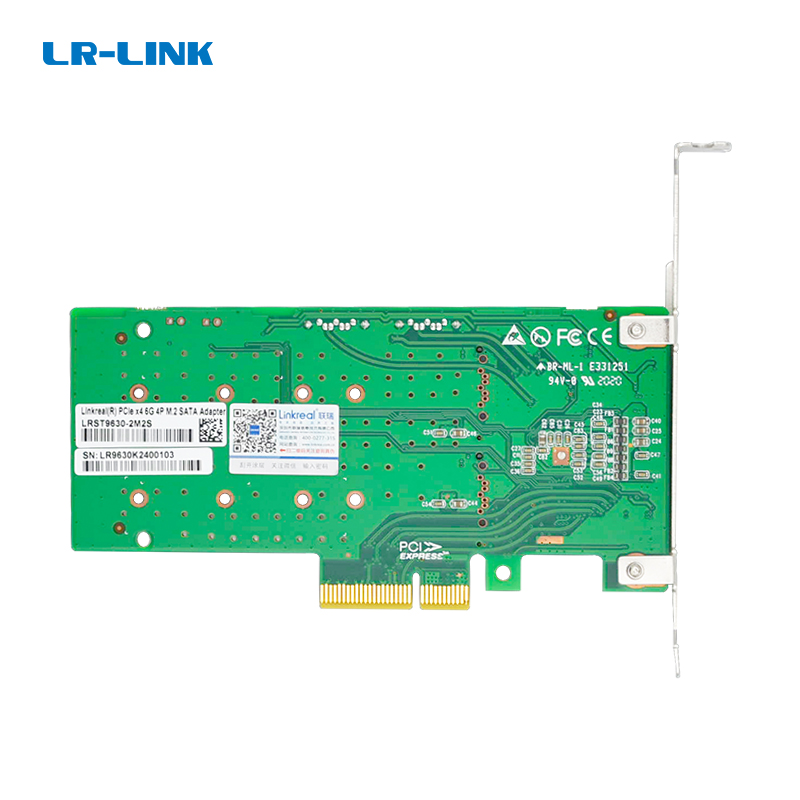

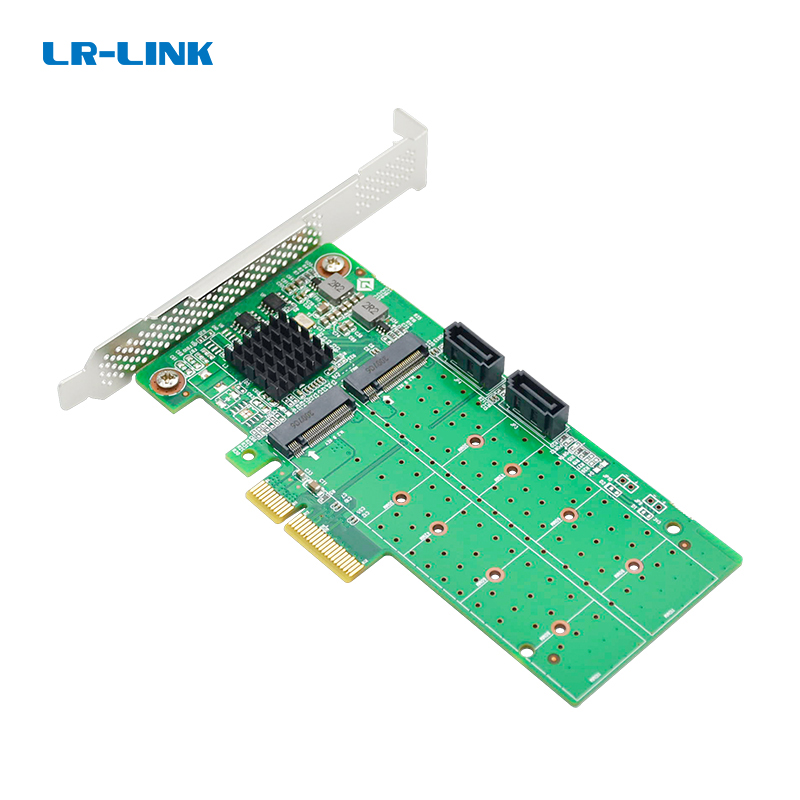

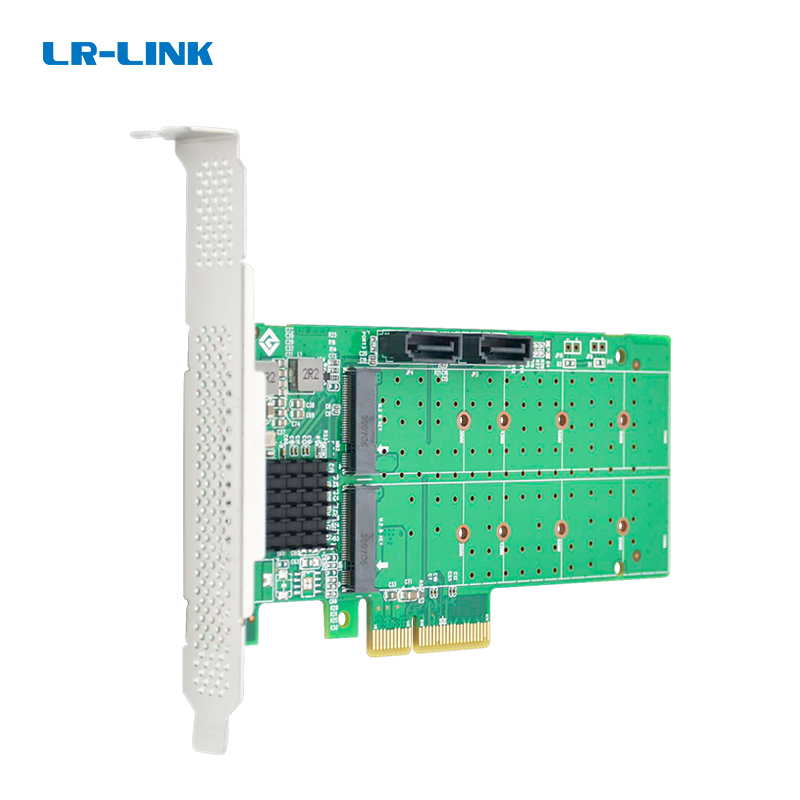

LRST9630-2M2S 是 LR-LINK（联瑞）面向服务器与数据中心场景推出的 PCIe 2.0 x4 转 2 口 M.2 SATA + 2 口 SATA 6Gbps 阵列卡。该卡基于 Marvell 88SE9230 主控芯片，通过单一 PCIe 2.0 x4 插槽，为系统额外扩展出 4 个独立 SATA 通道，可同时连接 2 块 M.2 SATA SSD 和 2 块标准 SATA 硬盘，轻松实现大容量、高性价比的存储扩容与阵列保护。

核心优势

• 灵活的双介质扩展：同时提供 M.2 SATA 与标准 SATA 接口，兼顾高速 SSD 缓存与大容量机械盘存储，一套方案覆盖热数据与温冷数据需求。
• 硬件 RAID 引擎：原生支持 RAID 0、1、10 及 JBOD，通过硬件加速卸载 CPU 负担，保障数据读写性能与冗余安全。
• 企业级热插拔与 NCQ：支持热插拔替换故障盘，配合原生命令队列（NCQ）优化数据读写顺序，提升多任务并发吞吐效率。
• 智能端口倍增：集成 FIS 端口倍增器开关，可兼容端口倍增器实现单通道扩展多硬盘，进一步放大连接能力。
• 广泛兼容与易用性：符合 SATA 3.0 及 PCIe 2.0 规范，向下兼容 3G/1.5G 设备；随附半高/全高挡板，适配各类 1U/2U/塔式机箱。

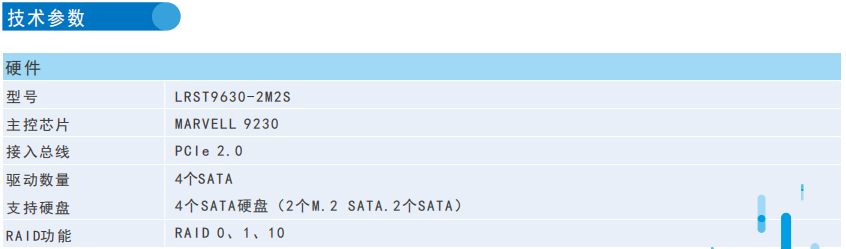

产品特性

• 主控芯片：Marvell 88SE9230
• 主机接口：PCI Express 2.0 x4，兼容 x8/x16 插槽
• SATA 通道：4 个独立 SATA 6Gbps 通道（2x M.2 SATA + 2x 标准 SATA 7pin）
• 通信速率：6.0 Gbps、3.0 Gbps、1.5 Gbps 自适应
• RAID 级别：RAID 0, 1, 10 及直通模式
• 高级特性：NCQ、MSI 中断、热插拔、FIS 端口倍增、AHCI 1.0 / IDE 编程接口
• 信号调节：支持可编程传输信号，适配 Gen1 i/x, Gen2 i/x, Gen3 i

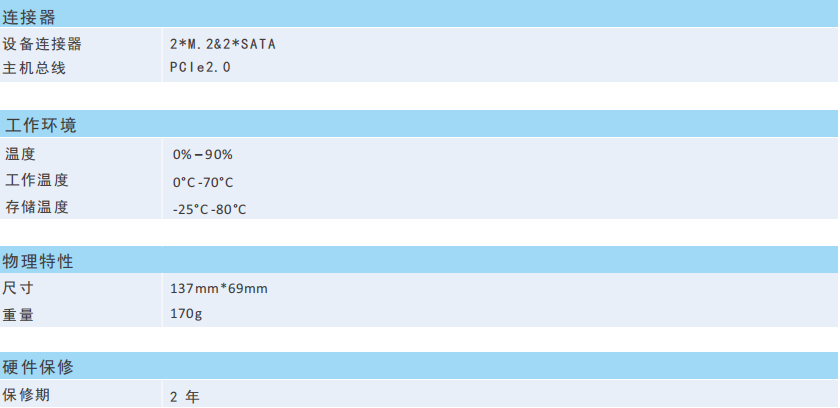

• 物理尺寸：137mm × 69mm，重量 170g
• 工作环境：温度 0°C ~ 70°C，湿度 0% ~ 90%（非冷凝）
• 保修服务：2 年有限硬件保修

应用场景

典型部署场景包括：

• 数据中心 & 云基础设施：为虚拟化节点或裸金属服务器扩展本地 SATA 盘，配合 RAID 1/10 保障虚拟机与容器存储的高可用。
• AI 训练服务器与高性能计算：使用 M.2 SATA SSD 作为高速暂存盘，批量处理训练数据集，降低 I/O 延迟。
• 视频监控与流媒体：通过端口倍增器外接多个大容量 SATA 硬盘，构建经济型 24×7 录像存储池。
• 中小企业文件服务器 & NAS：灵活混搭 SSD 缓存与 HDD 大容量盘，实现分层存储，提升多用户文件共享体验。

兼容性与系统支持

• 兼容 SATA 3.0/2.0/1.0 硬盘及 SSD，支持 6G/3G/1.5Gbps 速率自动协商。
• 支持 Windows Server、Linux（含 RHEL、CentOS、Ubuntu、Debian 等）、VMware ESXi 等主流系统（内置 AHCI 驱动程序即可免驱加载）。
• 完全支持 UEFI / Legacy BIOS 引导，可从连接的 SATA 盘启动操作系统。
• PCIe 2.0 x4 接口，兼容 PCIe x8/x16 插槽，不挑主板品牌与代次。

品牌与品质保障

LR-LINK（联瑞）隶属于深圳市联瑞信息技术有限公司，成立于 2012 年，专注数据存储与服务器周边板卡研发制造。产品覆盖 NVMe 卡、阵列卡、扩展卡、串口卡、服务器背板及数据存储软件，通过 FCC、CE、ROHS、ISO9001 等国际认证。联瑞拥有 10 年以上行业经验的硬件研发团队及专业可靠性实验室，可为客户提供 OEM/ODM 定制服务。本产品同样执行严格全检流程，提供 2 年免费保修与终身技术支持，确保数据中心级稳定运行。

产品概述

LRST9630-2M2S 是联瑞 (LR-LINK) 自主研发的PCIe 2.0 x4 转 2 口 M.2 SATA 与 2 口标准 SATA 3.0 阵列卡。该卡采用 Marvell 88SE9230 主控芯片，支持 6Gbps/3Gbps/1.5Gbps 传输速率，完美向下兼容 SATA 6G、3G 及 1.5G 硬盘驱动器，可同时挂载最多 4 块 SATA 设备，并通过硬件 RAID 0/1/10 提供可靠的数据保护与性能加速，是服务器、工控机及个人工作站扩容的理想选择。

核心优势

• 双接口融合设计：同时集成 2 个 M.2 SATA 插槽和 2 个 7pin SATA 端口，灵活适配 B-Key M.2 SSD 与传统 2.5/3.5 英寸硬盘，一卡满足全场景存储连接。
• 硬件 RAID 引擎：支持 RAID 0（条带化提速）、RAID 1（镜像容错）和 RAID 10（组合加速与冗余），无需占用 Host CPU 资源即可实现磁盘阵列保护。
• 高速 6Gbps 通道：每个 SATA 端口均达到 SATA 3.0 最高规格，顺序读写带宽充裕，有效应对虚拟机、数据库等低延迟 IO 需求。
• 热插拔与 NCQ：支持硬盘热交换，方便运维更换；原生命令队列（NCQ）通过优化指令排序大幅提升多任务并发存取效率。
• 端口倍增器兼容：可通过 FIS-based 端口倍增器开关扩展更多硬盘，适合高密度、海量存储场景的二次扩展。
• 工业级宽温设计：工作温度 0℃–70℃，存储温度 -25℃–80℃，配备全高/半高挡板，胜任各类工控与边缘计算环境。

技术特性

• 兼容 SATA 3.0 及 PCIe 2.0 规范
• 支持 6.0Gbps、3.0Gbps、1.5Gbps 通信速率
• 支持 Gen1i, Gen1X, Gen2i, Gen2X, Gen3i 可编程传输信号
• 硬件 RAID 0, 1, 10
• 4 个 SATA 端口（2 个 M.2 SATA + 2 个标准 SATA）
• 支持 AHCI 1.0 与 IDE 编程接口
• 支持本机命令队列（NCQ）与消息信号中断（MSI）
• 支持基于 FIS 的端口倍增器切换
• 支持 SATA 6G、3G、1.5G 硬盘驱动器
• 热插拔与热交换支持

典型应用场景

产品架构图

操作系统兼容性

LRST9630-2M2S 具备广泛的操作系统兼容性，原生支持 Windows 11/10/8.1/8 (含 Server 2016/2019/2022)、Linux 内核 2.6.33 及以上（如 CentOS、Ubuntu、Debian、RHEL）、VMware ESXi 6.5+ 以及 FreeNAS/TrueNAS 等 NAS 系统。内置 AHCI 1.0 驱动自动识别，无需额外加载复杂驱动程序，真正实现开箱即用，适配绝大多数 X86 及国产处理器平台。

为什么选择 LR-LINK

深圳市联瑞信息技术有限公司（LR-LINK）成立于 2012 年，是一家集研发、生产、销售、服务于一体的专业数据存储及周边产品厂商。公司拥有完整的 NVMe 卡、阵列卡、扩展卡产品线，通过 FCC、CE、ROHS、IOS 等国际认证。坚持“质量是生存之基”，从元件选型到成品出库均执行 ISO9001 与 ROHS 环保标准，并配备高低温、振动及老化实验室对产品进行严苛测试。硬件研发团队平均从业十年以上，已为多家国内外计算机厂商提供定制 ODM 服务。选择 LR-LINK，意味着获得2 年硬件保修、全天候技术支持与持续的固件更新，为您的数据中心、云基础设施及边缘计算提供稳定可靠的存储后盾。
