PCIe x1转2口M.2 扩展卡

产品概述

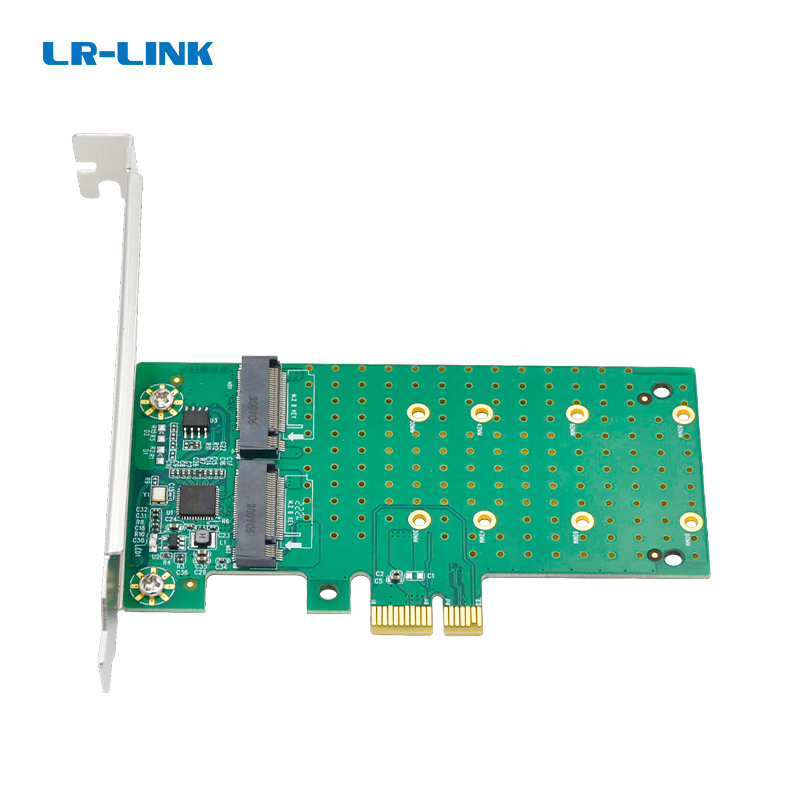

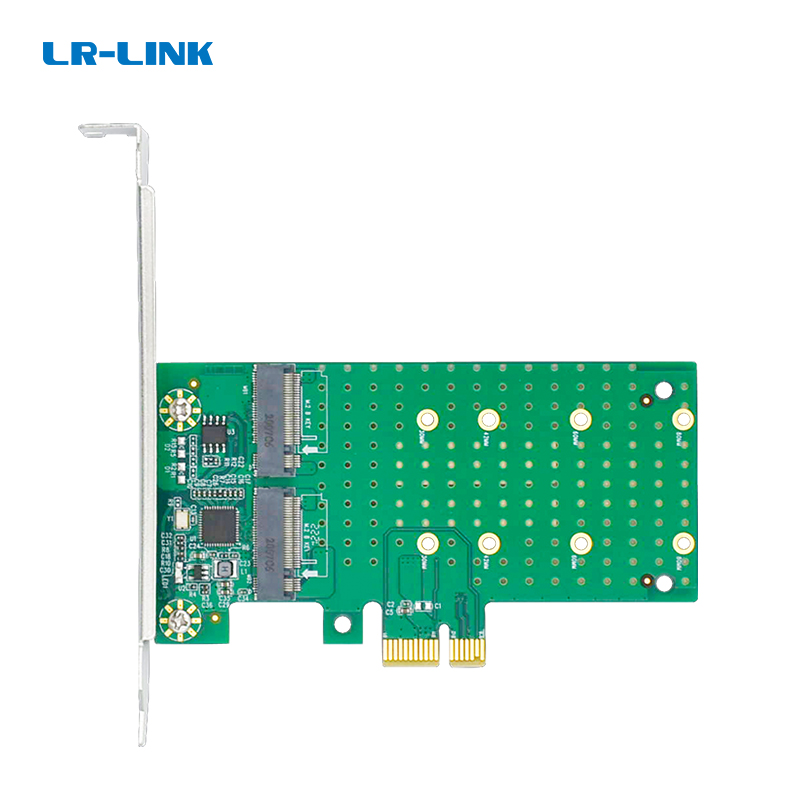

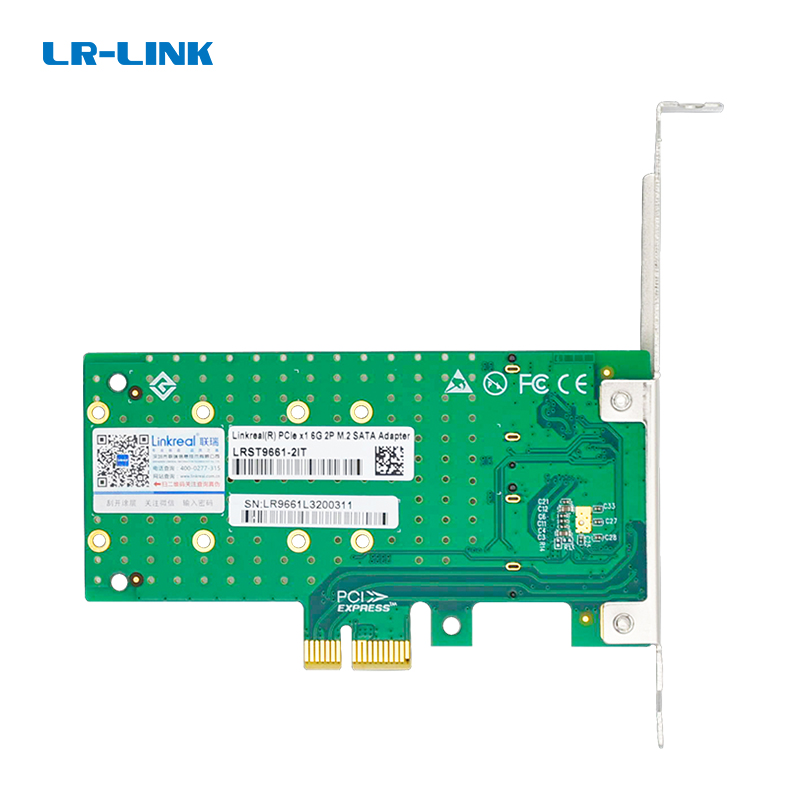

LR-LINK联瑞LRST9661-2IT是一款基于ASMedia ASM1061主控的PCIe x1转双口M.2 SATA扩展卡，专为需要高速、紧凑存储扩容的服务器、工作站及嵌入式系统设计。通过桥接PCI Express 2.0 x1到双通道SATA 6Gbps，本卡可轻松添加两块M.2 SATA SSD，显著提升系统存储性能与响应速度，是空间有限场景下经济高效的存储加速方案。

核心优势

• 双M.2并发：提供2个独立的M.2 SATA 6Gbps端口，可同时容纳两块SSD，实现容量叠加或独立读写，满足高速缓存与大容量需求。
• 高性能主控：采用ASMedia ASM1061控制器，支持SATA 3.0、AHCI 1.3，硬件加速NCQ与端口倍增器，有效降低CPU负载，提升多任务响应。
• 灵活兼容：PCIe 2.0 x1接口，适配市面上绝大多数服务器与工控主板，支持全高与半高挡板，轻松集成至1U/2U机箱及小型主机。
• 可靠稳定：支持SRIS（分离参考时钟架构）与ECRC高级错误报告，保障长时运行的数据完整性；工作温度0°C~50°C，适应苛刻环境。
• 即插即用：免驱或系统内置驱动直认，兼容Windows/Linux/ESXi等主流操作系统，部署零门槛，维护成本极低。
• 绿色设计：低功耗架构，无需外接供电，仅通过PCIe总线取电，降低系统整体功耗与散热压力。

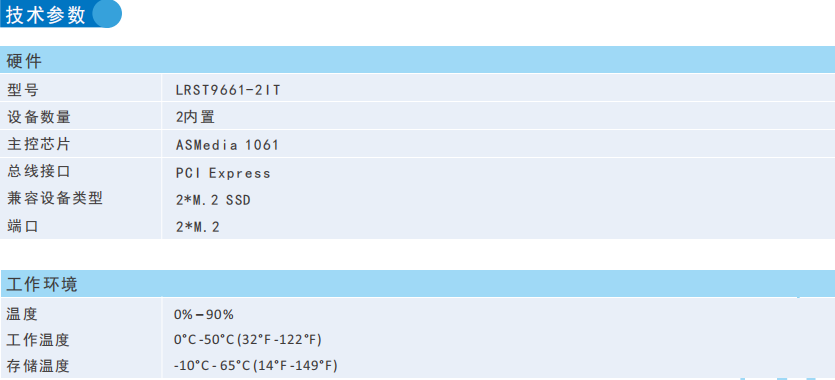

技术特性

LRST9661-2IT的核心在于ASMedia ASM1061主控芯片，通过单PCIe 2.0 x1通道（5GT/s）桥接出双SATA 6Gbps PHY，每个端口均支持1.5G/3G/6Gbps自适应协商。内置SATA AHCI 1.3控制器完全兼容串行ATA 3.0规范，具备本机命令队列（NCQ）技术，可优化旋转或固态盘的随机I/O性能。支持SSC（展频时钟）与SRIS架构，确保不同参考时钟源下的稳定通信，特别适合工控与嵌入式场景。单虚拟通道（SVC）设计简化了驱动模型，配合ECRC和高级错误报告功能，进一步增强了端到端数据保护。板载双M.2插槽支持2242/2260/2280规格M.2 SATA SSD，物理尺寸仅106mm×59mm，适合紧凑部署。

典型应用场景

操作系统兼容性

本卡无需额外驱动，原生支持Windows 10/11、Windows Server 2016/2019/2022、Linux主流发行版（内核2.6.33以上）、VMware ESXi 6.5及以上、FreeBSD等操作系统，确保在多样化的IT环境中轻松集成并稳定工作。

为什么选择LR-LINK

深圳市联瑞电子有限公司成立于2006年，拥有近20年网络与存储扩展产品研发经验，是国家级高新技术企业。公司建立了完整的可靠性实验室与性能测试体系，严格遵循ISO9001质量管理标准，产品覆盖服务器网卡、硬盘扩展卡、阵列卡等领域，远销全球30多个国家。选择LR-LINK，您将获得：免费终身技术支持、2年质保、快速响应的本地化服务，以及持续固件与驱动更新，确保投资长期有效。

产品尺寸图

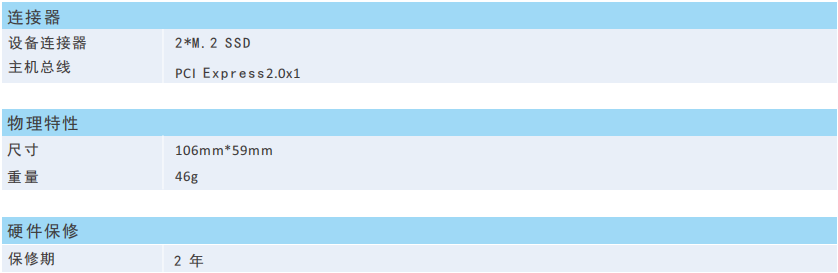

PCB尺寸：106mm × 59mm，重量：46g。标配全高档板和半高档板，可适配标准或薄型机箱。
