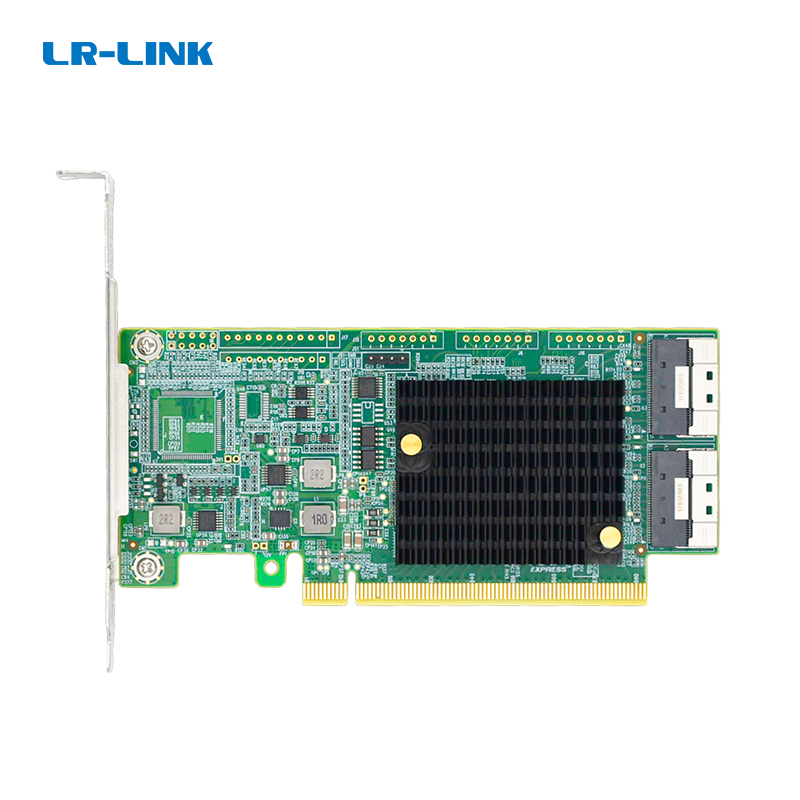

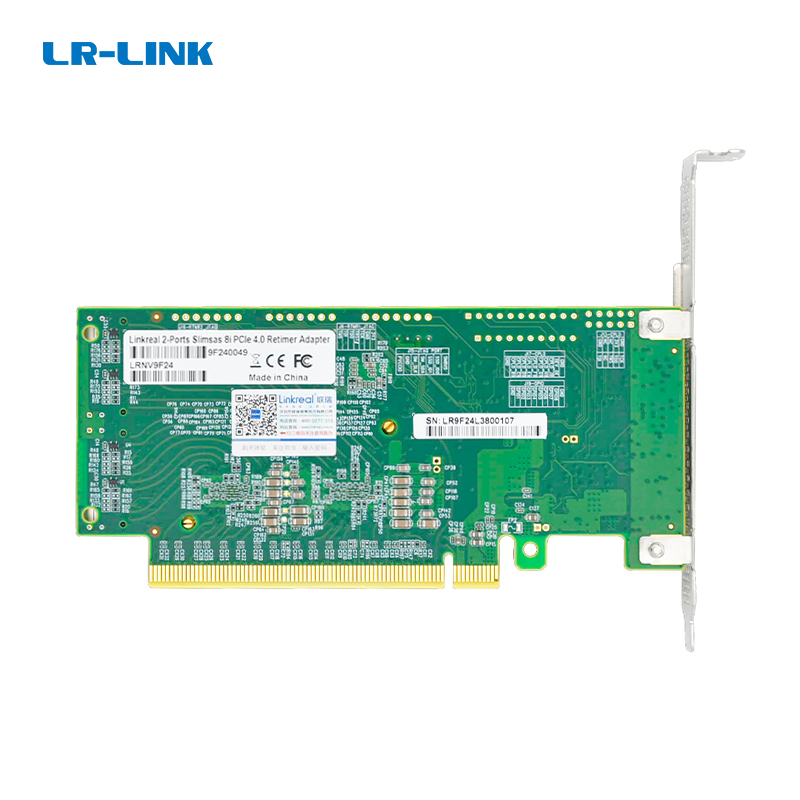

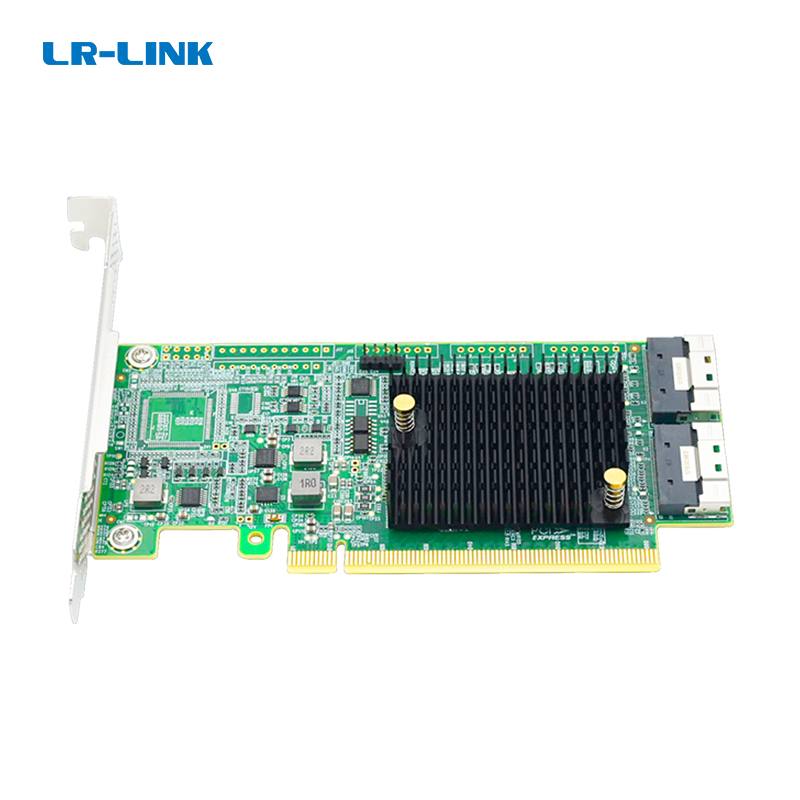

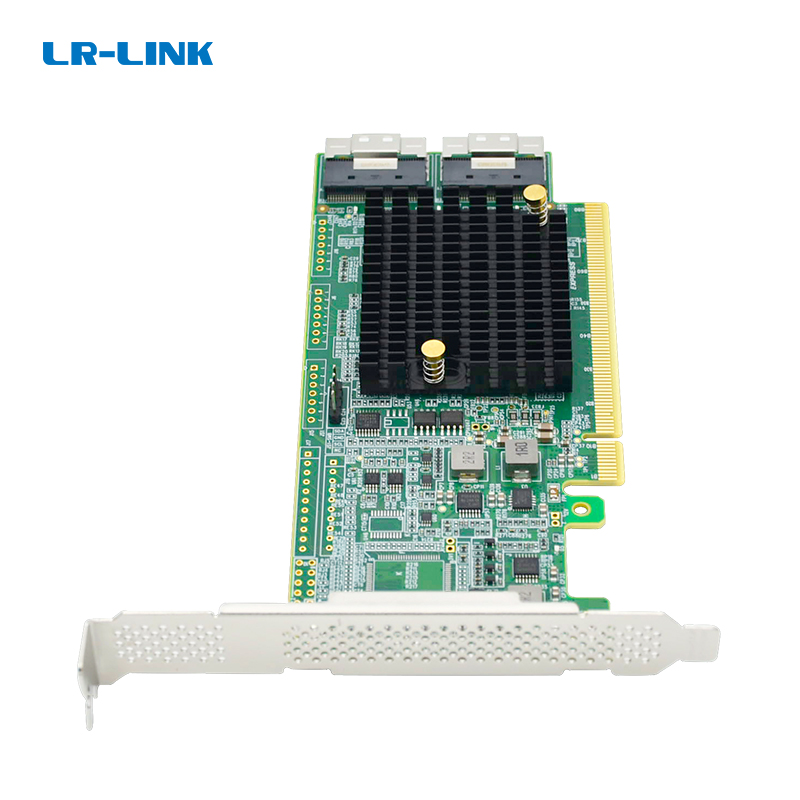

LRNV9F24 PCIe4.0 x16 转2口SFF-8654 Retimer卡

产品描述

LRNV9F24扩展卡采用PCIe 4.0 Retimer 芯片,符合PCIe 4.0基本规范,运用先进的信号调理技术来补偿信道损耗并消除各种抖动源的影响,从而提升信号完整性,增加高速信号的有效传输距离,为服务器,存储设备及硬件加速器等应用场景提供可扩展的高性能PCIe互连解决方案.此卡通过SlimSAS线材连接NVMe SSD或PCIe连接器

产品特性

高性能双向16通道PCIe 4.0 Retimer

高性能16GT/s SerDe,可补偿高达30dB的信道损耗

消除确定性抖动与随机抖动

时钟采用标准100 Mhz参考时钟,支持Common Clock,SRNS和SRI,支持100 Mhz参考时钟输出

内置2*SlimSAS(SFF-8654)8i连接器

SFF-9402引脚定义,用于高性能存储连接

每个SlimSAS 8i端口8个内部通道,每个端口128Gb/s

配备标准PCIe高低挡板

主板CPU和BIOS需支持PCIe拆分,以确保PCIe x16拆分为两个x8连接或四个x4连接。否则只能支持一个PCIex8连接

技术规范

符合SFF-8654规范V1.2

支持热插拔,但需配合支持热插拔的背板使用,如Intel Whitley Ice Lake服务器和AMD服务器背板&TYANTS65A-B8036 (B8036T65AV4E24HR)

产品概述

LRNV9F24是联瑞（LR-LINK）基于Montage M88RT41632主控制器自主研发的PCIe 4.0 x16转内置2口SFF-8654 8i Retimer NVMe扩展卡。该卡配备两个SFF-8654接口，支持最多4个U.2 NVMe SSD的灵活配置。集成的Retimer技术可有效延长信号传输距离，同时保证信号完整性和稳定性，即便在复杂布线环境中也能实现16GT/s高速数据传输。先进的信号调理技术补偿信道损耗并消除各种抖动源影响，为服务器、存储设备、AI服务器及高性能计算等场景提供可扩展的高性能PCIe互连解决方案。

核心优势

• Retimer技术加持：集成Retimer芯片，支持高达28dB信道损耗补偿，大幅延长PCIe 4.0信号传输距离，确保信号完整性与链路稳定性。
• 多盘位灵活扩展：2个SFF-8654 8i接口，通过主板PCIe拆分支持最多4片U.2 NVMe SSD，单端口速率高达128Gb/s，轻松应对高带宽存储需求。
• PCIe 4.0高速总线：采用PCIe 4.0 x16主机接口，16GT/s SerDes，总带宽可达64GB/s，充分释放NVMe SSD性能潜力。
• 工业级可靠性：宽温工作5℃~50℃，全高半高挡板适用2U/3U机箱，通过FCC、CE、RoHS认证，满足数据中心长期稳定运行要求。
• 广泛兼容性：支持Windows、Linux、VMware等主流操作系统及麒麟、UOS等国产系统，适配主流服务器平台。

技术特性

LRNV9F24符合PCIe 4.0基本规范，采用16GT/s高速SerDes链路，通过自适应均衡与去加重等信号调理技术，有效补偿PCB走线和连接器带来的损耗。每个SlimSAS 8i端口提供8个内部PCIe通道，支持将PCIe x16上游端口拆分为两个x8或四个x4连接（需主板CPU和BIOS支持），实现灵活的存储拓扑。Retimer内部电路对时钟和数据信号进行重整与恢复，消除串扰、反射及抖动，保障端到端数据传输的正确性与时效性。

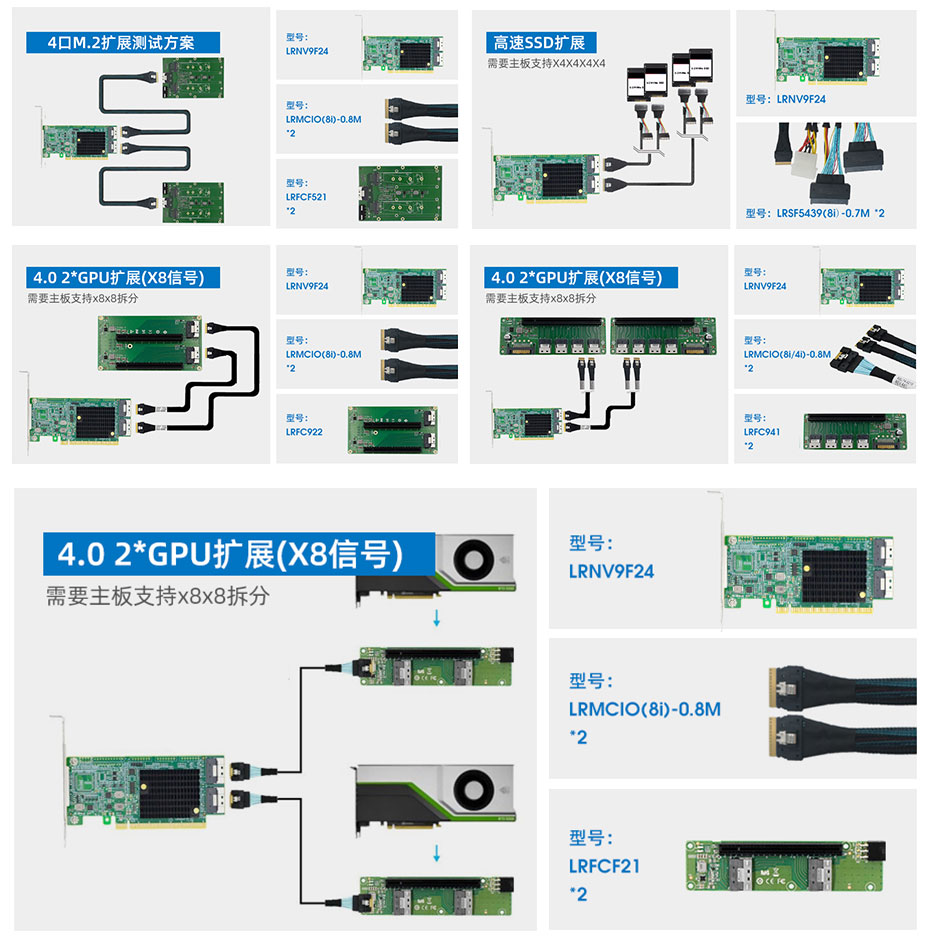

典型应用场景

• 数据中心与云存储：加速Ceph、vSAN等分布式存储节点，提升数据重删、压缩和传输效率，满足云计算弹性扩展需求。
• AI训练服务器：为GPU直通存储提供低延迟NVMe扩展，加速大规模数据集读取，缩短模型训练周期。
• 推理与边缘AI节点：在边缘服务器中连接多块NVMe SSD存放模型与缓存数据，实现高速特征提取与实时决策。
• 高性能计算（HPC）：在仿真、气象、基因测序等计算集群中提供高吞吐、低延迟的临时存储层，加速中间数据交换。
• 虚拟化与超融合平台：为Hypervisor存储池提供高性能直通盘，提升虚拟机密度，降低读写延迟，实现弹性IT架构。

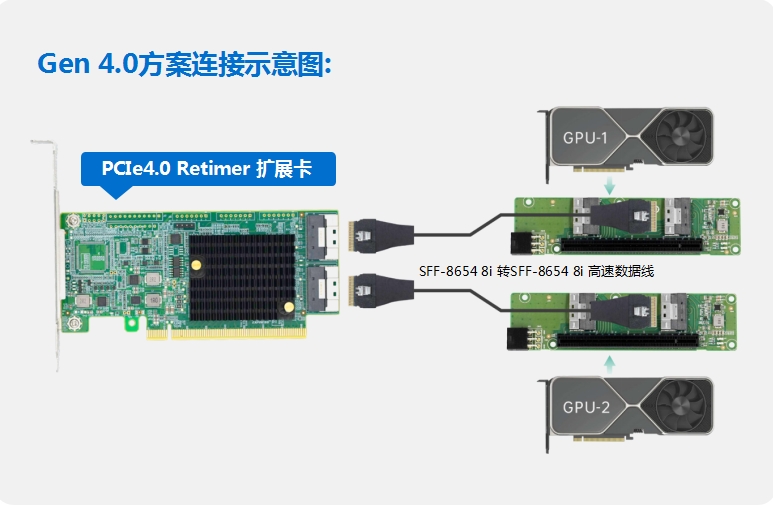

系统架构示意图：

操作系统兼容性

• Windows：Windows 10 / 11，Windows Server 2016 / 2019 / 2022
• Linux：RHEL / CentOS 7.6/7.9/8.2，Ubuntu 18.04.5/20.04.1/22.04.3，Deepin 15.11/20/20.6/20.9，SUSE 12.5，FreeBSD 12.2/13.2
• 虚拟化：VMware ESXi 6.7 / 7.0
• 国产系统：银河麒麟V10，中标麒麟7.6，统信UOS 20，中兴新支点3.2.2/5.0.5，红旗Asianux V7.0，中科方德桌面/服务器版，一铭操作系统，开源麒麟0.7.5

为什么选择LR-LINK

联瑞（LR-LINK）深耕服务器网卡与PCIe扩展卡领域十余年，拥有全栈自主研发与测试验证体系。LRNV9F24选用Montage M88RT41632高性能Retimer芯片，配合严格的信号完整性仿真与宽温老化测试，确保产品在数据中心、AI训练集群及边缘环境长期稳定运行。我们提供完整的驱动支持与固件更新服务，兼容主流及国产操作系统，本地化FAE团队可快速响应技术咨询与选型指导。选择LR-LINK，就是选择经得起考验的可靠性与专业服务。
