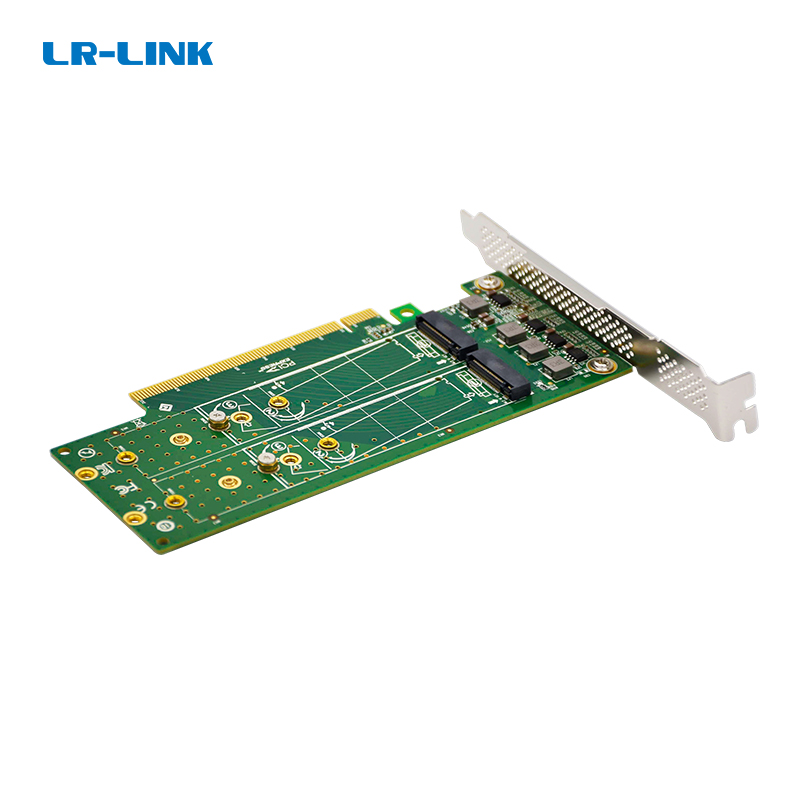

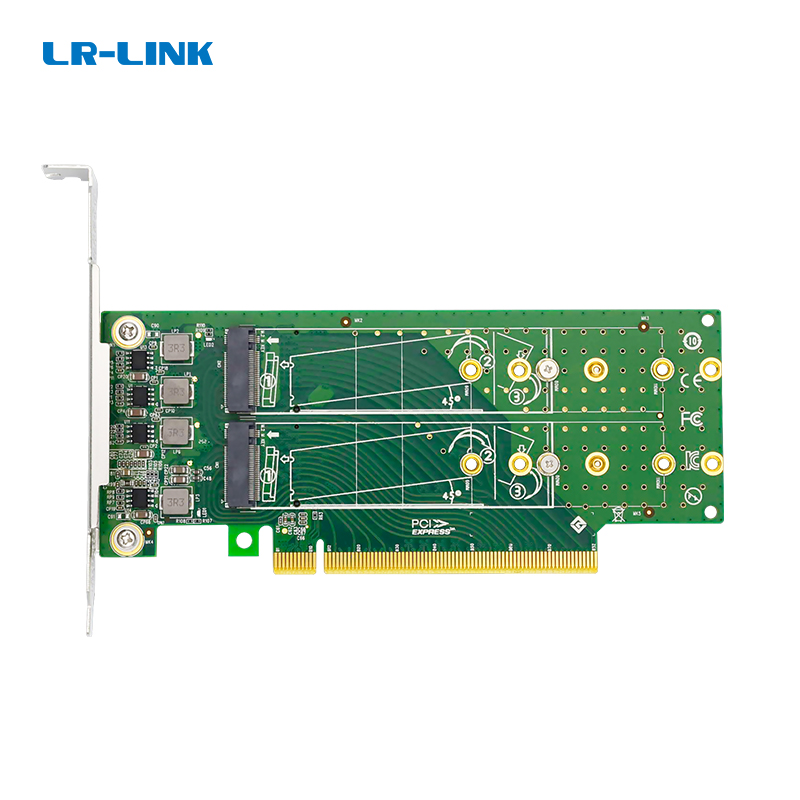

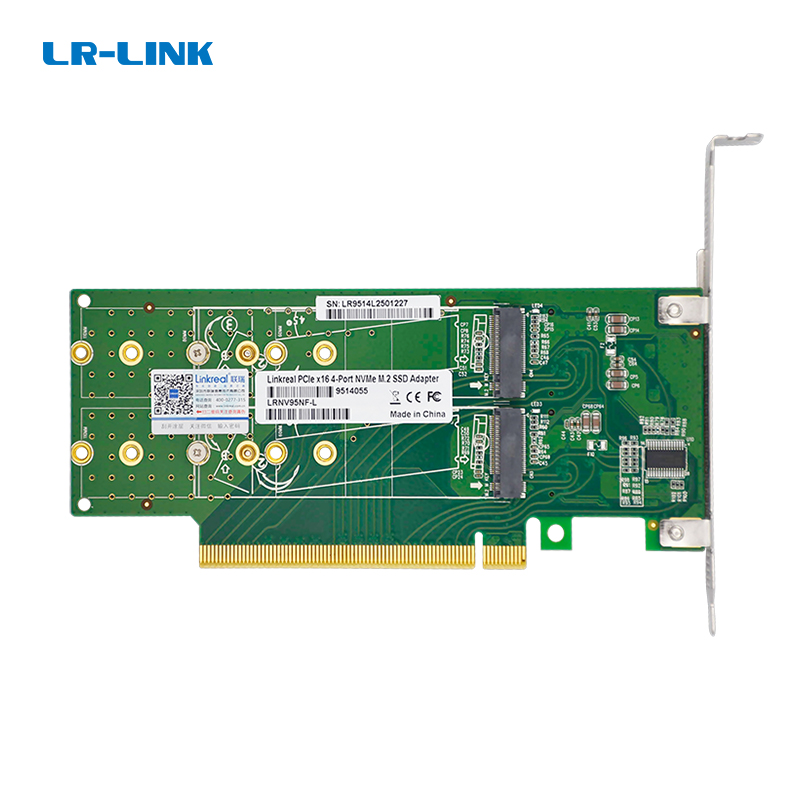

联瑞 LR-LINK LRNV95NF-L 四口M.2 NVMe扩展卡

产品描述

LRNV95NF-L是连接PCIe4.0与M.2 MKey的转换卡它可以充分利用PCIe的低延迟特性来提高SSD的速度，增加主机卡的M.2接口数量。充分利用M.2的快速性能和紧凑尺寸， 通过超高速PCIe x4支持基于M.2的NVMe SSD，将卡直接连接到主板。此卡需要主板上的SPLIT PCIe 支持四个M.2 NVMe硬盘，BIOS支持PCIe 拆分功能。使用基于M.2 PCIe的驱动器，可以显著提高计算机的速度。

产品特性

通过将PCIe M.2 SSD 添加到您的PC来提高系统速度和性能

SSD2230、2242、2260、2280m

支持PCIe 3.0/4.0 x4 NVMe（M Key）

支持高达4个M.2 NVMe SSD，带薄型支架，可安装在小型计算机中

支持为每个M.2 M Key 连接器提供 3.3V和 5A 的单电源

需要主板支持BIOS对PCIe拆分功能，支持拆分成4个x4通道

产品概述

LRNV95NF-L 是 LR-LINK 面向新一代数据中心与高性能计算推出的一款 PCIe 4.0 x16 转四口 M.2 NVMe 扩展卡。该适配卡充分利用 PCIe 4.0 高带宽与低延迟特性，通过主板 BIOS 的 PCIe 拆分机制，将一条物理 x16 通道智能拆分为四个电气 x4 通道，从而在单个插槽内同时承载四块高速 M.2 NVMe SSD。无论是构建全闪存加速缓存、高速日志卷，还是扩展本地 NVMe 存储密度，LRNV95NF-L 均能提供稳定、高效的硬件基础。

核心优势

• 四盘并发，性能倍增：支持 4 个独立 NVMe SSD 同时运行，总带宽可达 PCIe 4.0 x16 理论上限，轻松突破单盘性能天花板。
• 澎湃供电，稳定可靠：为每个 M.2 M Key 端口提供高达 5A 的 3.3V 独立供电，杜绝高负载下的供电衰减，确保数据完整性。
• 灵活兼容，多规格适配：全面支持 2230、2242、2260、2280 四种主流 M.2 长度规格，满足不同 SSD 型号的安装需求。

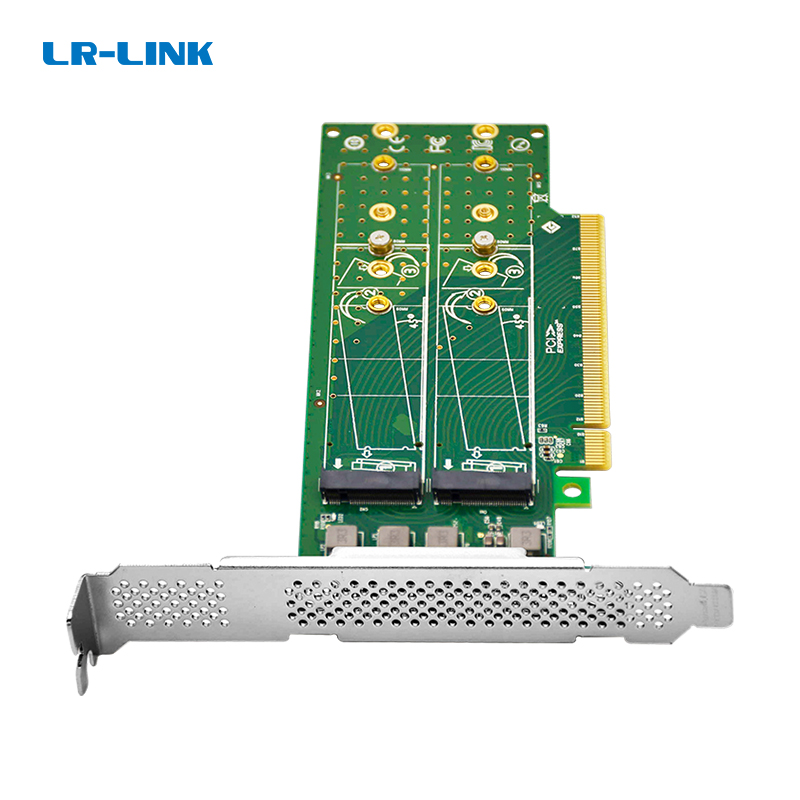

• 双挡板设计，全场景部署：标配全高（已安装）与半高挡板，可轻松在标准 2U 服务器、塔式工作站及小型机箱之间切换。
• 向后兼容，保护投资：兼容 PCIe 4.0 主板，并向下兼容 PCIe 3.0/2.0/1.0 标准，充分利旧现有平台。

产品特性

• PCI Express 4.0 x16 主机接口，需要主板 BIOS 支持 PCIe 拆分（x4x4x4x4）
• 4 个内置 M.2 M Key 连接器，仅支持 PCIe NVMe 协议（不兼容 SATA 协议硬盘）
• 支持每端口 3.3V/5A 独立供电，保障高性能 SSD 满载稳定运行
• 兼容 2230、2242、2260、2280 规格的 M.2 NVMe SSD
• 配备全高与半高挡板，适应多种机箱安装环境
• 向后兼容 PCIe 3.0/2.0/1.0 插槽（速率降级为对应代次标准）
• 超紧凑 PCB 尺寸（162mm × 68.9mm），重量仅 68g，便于高密度部署
• 符合 RoHS 环保标准，通过严苛的可靠性测试（高低温、ESD、浪涌等）

应用场景

LRNV95NF-L 针对多核 CPU 平台与高并发存取工作负载进行了专项优化，典型部署场景包括但不限于：

• 数据中心 & 云计算：为虚拟化宿主机、容器集群节点提供低延迟、高 IOPS 的本地 NVMe 存储池，加速数据库、CDN 及在线事务处理业务。
• AI 训练 & 高性能计算：作为 GPU 服务器的配套存储扩展卡，承载训练数据集、检查点文件的高速缓存，消除存储 I/O 瓶颈，缩短模型迭代时间。
• 全闪存软件定义存储（SDS）：配合 Ceph、VSAN 等分布式存储系统，构建弹性的全闪存节点，以更低成本实现百万级 IOPS 与微秒级延迟。
• 工作站 & 专业内容创作：满足 8K 视频剪辑、3D 渲染、科学仿真等对持续高吞吐与低延迟的严苛需求。

兼容性

LRNV95NF-L 基于标准的 PCIe 4.0 电气规范与 NVMe 1.4 协议，具备广泛的主板与 SSD 兼容性。该卡需要主板 BIOS/UEFI 明确支持 PCIe 拆分（Bifurcation）功能，常见于 Intel C621/C741、AMD SP3/sWRX8/TRX50 等主流服务器与工作站芯片组平台。对于消费级主板，请提前确认 BIOS 是否支持将 x16 插槽拆分为 x4x4x4x4。该卡仅兼容 PCIe NVMe 协议的 M.2 SSD（M Key），不支持 M.2 SATA 协议硬盘。已通过主流品牌 SSD（包括 Samsung、WD、KIOXIA、Seagate、Solidigm 等）的兼容性测试，并向下兼容 PCIe 3.0/2.0/1.0 标准，确保在老旧平台上的正常识别与运行（速率根据代次自动协商）。

关于 LR-LINK

深圳市联瑞电子有限公司（LR-LINK）成立于 2006 年，是国家级高新技术企业，深耕以太网卡、硬盘扩展卡、I/O 板卡与工业物联网网关的研发制造。公司旗下拥有“Linkreal”与“LR-LINK”两大品牌，产品覆盖 USB 卡、NVMe 扩展卡、RAID 阵列卡、服务器网卡、图像采集卡及国产网卡等，广泛应用于云计算、云存储、人工智能、工业自动化、网络安全与智慧教育等领域。联瑞电子设有独立研发创新中心与生产制造中心，配备可靠性实验室、性能测试实验室及近 50 套高性能测试平台，严格遵循 ISO9001 质量管理体系，从设计、来料、生产到出货全链路管控。以“推动科技创新、振兴民族品牌”为使命，LR-LINK 与全球合作伙伴携手，为数据中心、边缘计算及高性能计算提供更可靠、更具竞争力的互连扩展方案。

产品概述

联瑞 LR-LINK LRNV95NF-L 是一款专为数据中心、云计算、AI服务器和高性能计算打造的PCIe 4.0 x16转四口M.2 NVMe SSD扩展卡。它能够将主板的一个PCIe 4.0 x16插槽转换为4个独立的M.2 M Key接口，各自享x4 PCIe 4.0带宽，单卡即可直连4块NVMe固态硬盘。卡体采用高品质PCB与坚固挡板，内置高效电源管理，向每个M.2连接器稳定输出3.3V/5A，确保SSD全速运行。需要主板BIOS支持PCIe拆分功能（将x16拆分为x4+x4+x4+x4），兼容市面主流服务器与工作站主板，结合薄型/全高档板选择，满足2U机架式及塔式机箱的灵活安装。

核心优势

• 超强四盘位扩展：单卡承载4块NVMe M.2 SSD，PCIe 4.0 x4每盘位独立通道，总吞吐量飞跃，突破单盘容量与速度瓶颈。
• 极致低延迟：NVMe协议直连CPU，绕开传统HBA与SAS/SATA转换，大幅降低存储访问延迟，加速数据库与虚拟化负载。
• 弹性形态适配：支持2230、2242、2260、2280四种SSD长度，附送全高与半高挡板，灵活装入1U/2U服务器、工作站及小型PC。
• 坚固供电与散热：每槽位独立3.3V/5A供电，大面积开窗与被动散热设计，保障4盘满载7×24小时稳定运行。
• 跨代兼容：兼容PCIe 4.0主板，并向下无缝支持PCIe 3.0/2.0/1.0，保护既有投资，兼顾未来升级。
• 即插即用免驱：操作系统原生支持NVMe，无需额外驱动程序，大幅简化部署与维护。

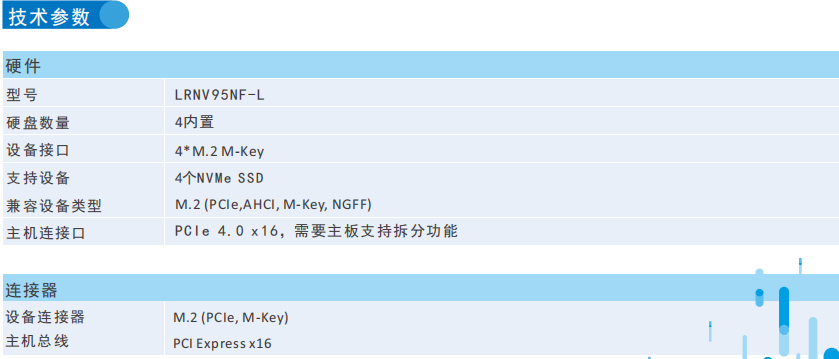

技术特性

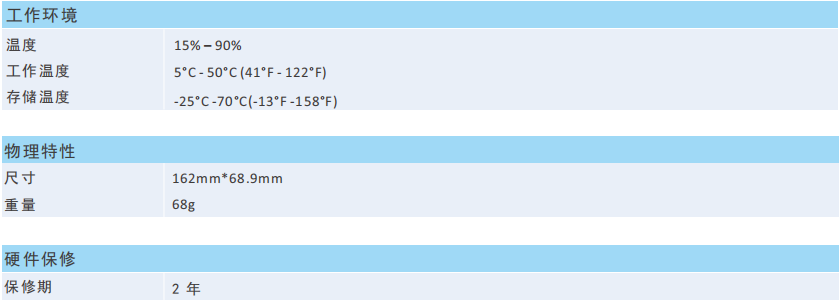

LRNV95NF-L基于PCIe 4.0 x16主机接口，内置高质量signal retimer与电源调节电路，确保信号完整性与供电稳定性。卡上集成4个M.2 M Key连接器，遵循NVMe 1.4协议，支持M-Key NVMe及AHCI M.2 SSD。BIOS需启用PCIe Bifurcation（x4x4x4x4），常见于AMD EPYC、Intel Xeon Scalable及部分消费级Z系列、X系列主板。卡体尺寸162mm×68.9mm，重量仅68g，轻薄设计不影响相邻插槽，并优化机箱风道。工作温度覆盖5°C~50°C，存储温度-25°C~70°C，湿度范围15%~90%，适应严苛机房环境。

典型应用场景

1. 数据中心存储加速

在CDN节点、分布式存储集群中，利用LRNV95NF-L将服务器PCIe x16转为4个高速NVMe盘位，构建超高性能缓存层或日志盘，显著降低IO延迟，提升集群QoS。

2. AI服务器GPU直通存储

AI训练服务器需求海量小文件高速读取，使用本卡搭配4块NVMe SSD存放训练数据集，GPU通过PCIe Switch直接访问存储，消除数据等待，缩短训练周期。

3. 高性能计算（HPC）临时存储

在仿真计算、气象建模等HPC场景，LRNV95NF-L提供快速临时存储区，多个NVMe盘组建本地高速RAID，使中间数据读写达每秒数十GB，大幅加速迭代进程。

4. 云游戏/视频流边缘节点

流媒体边缘服务器需快速推送内容，本卡支持4块大容量NVMe SSD做视频缓存与游戏资产库，以超高带宽响应并发请求，保障低延迟流式体验。

架构图

操作系统兼容性

LRNV95NF-L无需额外驱动，原生支持所有主流NVMe的操作系统：

• Microsoft Windows 11 / 10 / Server 2022 / 2019 / 2016
• Linux Kernel 3.10 及以上（RHEL, CentOS, Ubuntu, Debian, SLES等）
• VMware ESXi 6.5 及以上
• FreeBSD 12 及以上

只需确保系统BIOS正确配置PCIe Bifurcation，操作系统即可自动识别4块NVMe SSD。

为什么选择LR-LINK

深圳市联瑞电子有限公司（LR-LINK）自2006年创立以来，始终专注于以太网卡、NVMe扩展卡、I/O控制器等服务器配件的研发与制造，是国家级高新技术企业。旗下“LR-LINK”“Linkreal”品牌产品广泛应用于云计算、AI、工业自动化等关键领域。公司拥有独立的可靠性实验室和性能测试实验室，配备高低温、ESD、浪涌、振动、跌落、盐雾等实验设备，以ISO9001质量管理体系确保全生命周期品质。选择LRNV95NF-L，即选择了18年专业积淀、严苛验证与2年免费保修，更享受联瑞遍布全国的技术支持网络，助力业务永续平稳。
