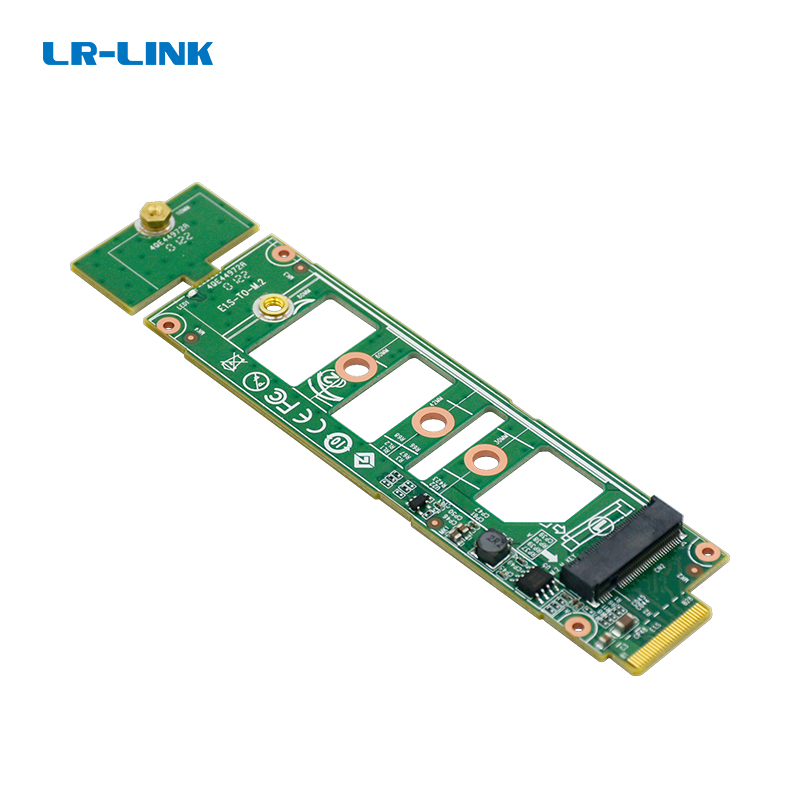

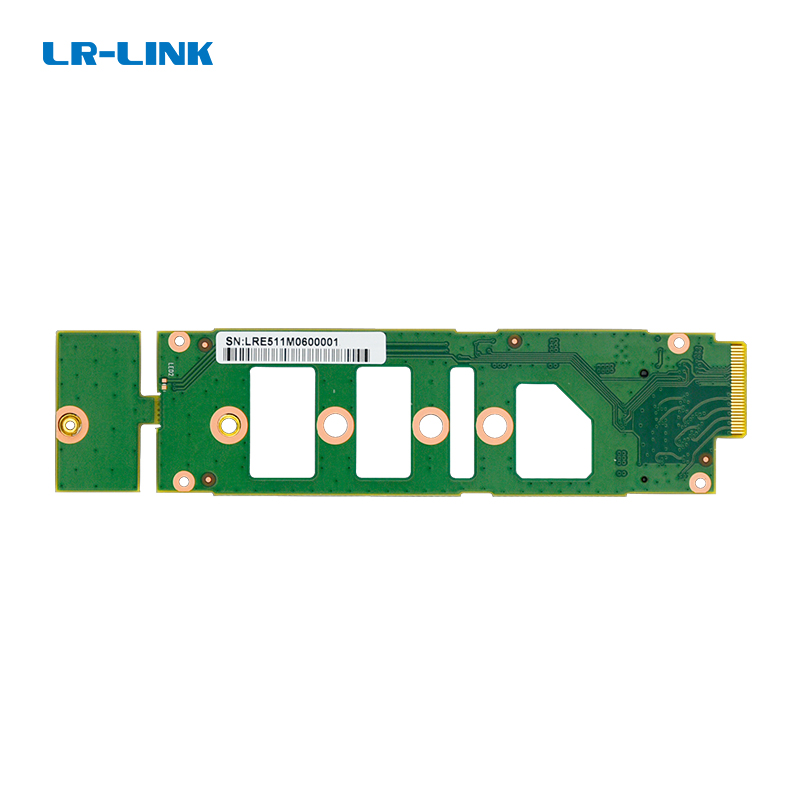

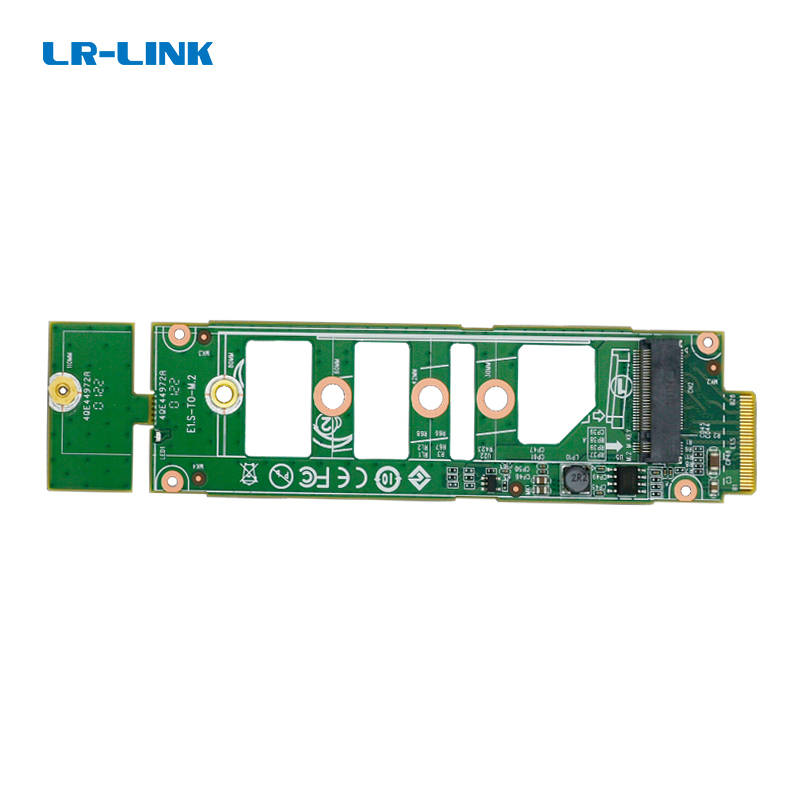

LR-LINK联瑞 LRNVE511 EDSFF转M.2 NVMe转接卡

产品概述

LRNVE511 EDSFF转M.2 NVMe转接卡是LR-LINK（联瑞）针对新一代服务器平台推出的一款高性能存储接口转换解决方案。该产品可将服务器主板或背板上的EDSFF（E1.S）接口无缝转换为标准的M.2 M-Key接口，允许用户使用常见的M.2 NVMe SSD替代专用的E1.S SSD，从而降低整体存储成本并提升部署灵活性。支持M.2 2280和22110规格的NVMe固态硬盘，通过PCIe x4高速通道充分发挥NVMe协议超低延迟与高吞吐量的优势。

核心优势

• 接口灵活转换：将EDSFF (E1.S) 接口转为标准M.2 M-Key，兼容市售主流NVMe SSD，降低存储设备采购成本。
• 支持长尺寸SSD：兼容M.2 2280及22110规格，满足大容量企业级SSD的安装需求，突破轻薄服务器空间限制。
• 高速PCIe x4通道：通过PCI Express x4链路提供高达64Gbps（PCIe 4.0）的理论带宽，确保数据密集型工作负载流畅运行。
• 免驱即插即用：遵循标准NVMe协议，无需额外安装驱动，在主流Windows、Linux及VMware环境下自动识别，简化运维。
• 工业级宽温设计：工作温度范围0°C至70°C，存储温度-25°C至80°C，适应数据中心和边缘计算严苛环境。
• 极致紧凑与轻量化：尺寸仅130.5mm x 31.5mm，重量12.5g，易于安装，不占额外PCIe插槽空间。

技术特性

LRNVE511基于纯粹的低损耗PCB布线与高质量连接器设计，内部无桥接芯片，直接完成EDSFF接口到M.2 NVMe的物理与电气转换。其主机接口利用Oculink转U.2电缆接入服务器EDSFF背板，提供1个内置M.2 M-Key设备连接器，分配PCIe x4通道。物理层支持PCIe 3.0/4.0自适应，保证信号完整性。该卡还可根据客户需求兼容E1.S非标准尺寸，并附带内置固定机构，确保SSD在振动环境中不松脱。

典型应用场景

• 数据中心存储加速：为需要极低延迟的缓存节点或日志服务器提供原生M.2 NVMe支持，有效加速关键业务数据读写。
• 人工智能/机器学习服务器：在AI训练或推理节点中，利用M.2 SSD构建高速本地数据缓存，配合GPU集群加速模型数据加载。
• 边缘计算与5G基站：紧凑结构适合空间受限的边缘服务器，宽温设计保障在户外柜、基站等恶劣环境下的存储可靠性。
• 高性能计算 (HPC)：为仿真模拟、基因测序等IO密集型集群提供基于NVMe的高速临时存储，突破传统SATA/SAS性能瓶颈。

连接架构示意图

操作系统兼容性

LRNVE511作为无桥接芯片的被动式NVMe接口转换器，其设备识别完全依赖于操作系统自带的NVMe标准驱动。支持如下系统：

• Microsoft Windows 10/11, Windows Server 2016/2019/2022
• Linux Kernel 3.10 及以上（Red Hat, Ubuntu, CentOS, Debian, SUSE等）
• VMware ESXi 6.5/6.7/7.0/8.0
• FreeBSD 10.x 及以上

在其他遵循NVMe标准的操作系统和虚拟化平台中同样可正常使用，无需单独编译或加载驱动程序。
