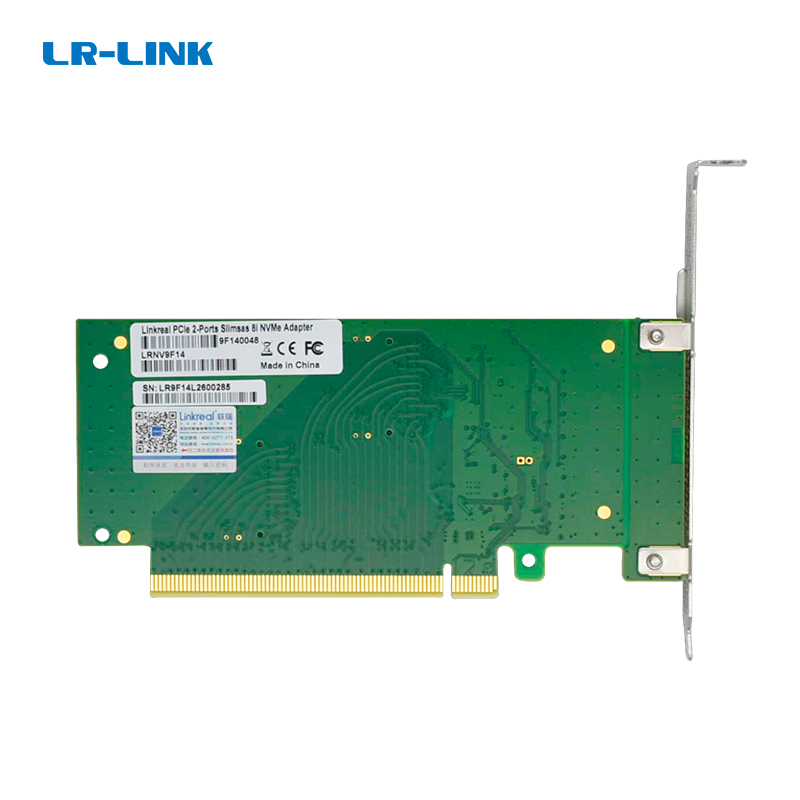

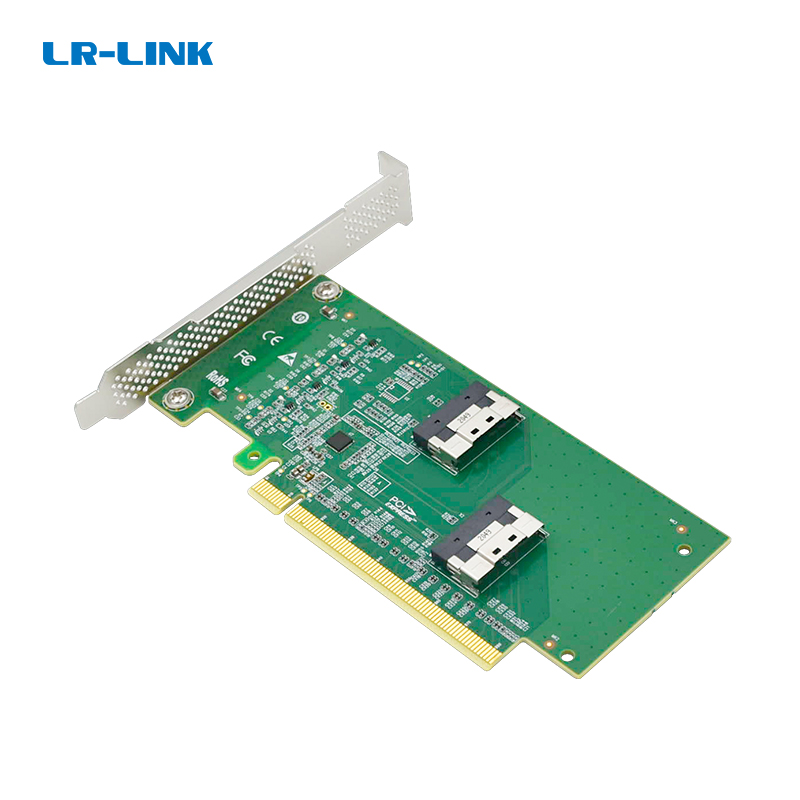

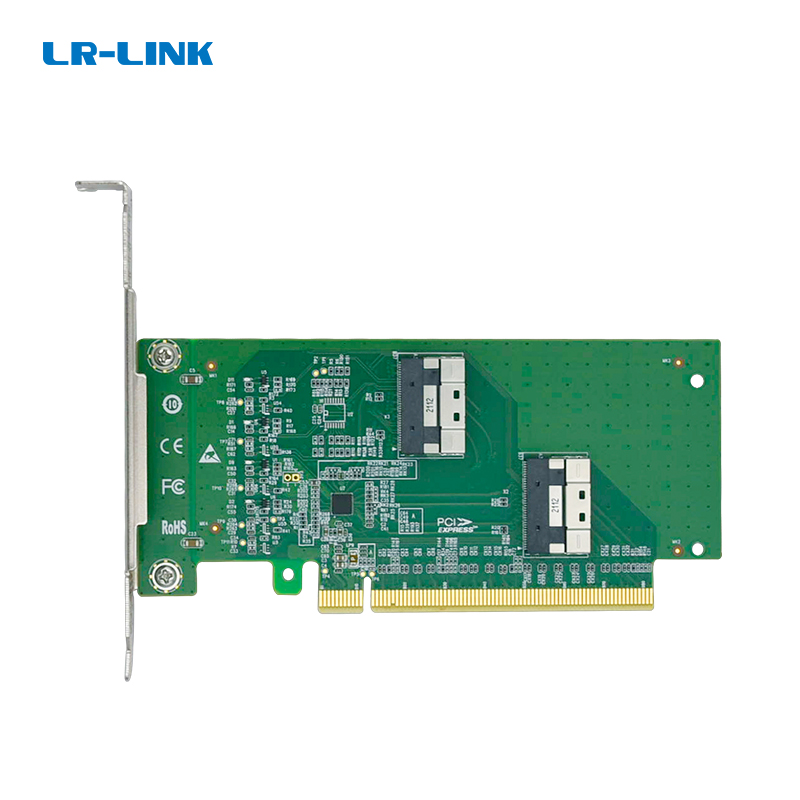

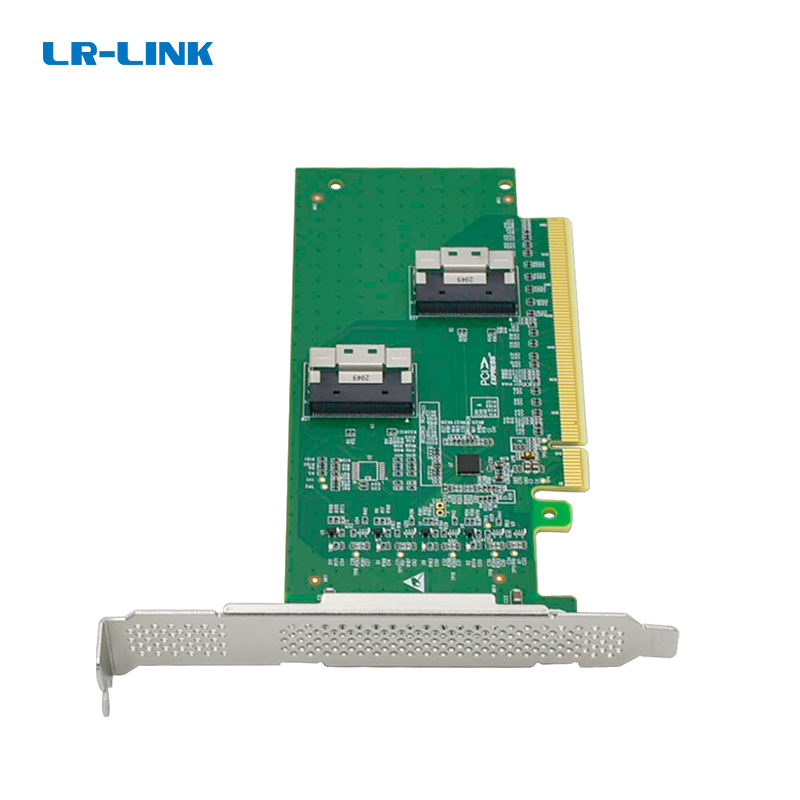

联瑞 LR-LINK LRNV9F14 PCIe x16转内置2口SFF-8654 NVMe扩展

产品描述

产品特性

通过 S F F - 8 6 5 4 8 i 转 2 xS F F -8639线直接连接PCIe 4.0 U.2 NVMe SSD

此卡需要主板BIOS支持PCIE插槽拆分功能

内置S l i m S A S ( S F F - 8 6 5 4 )8 i 连 接 器 2 组，由S F F - 9 4 0 2定义的引脚分配，用于高性能存储连接

PCIe 标准全轮廓支架预装，也是小型计算机的低轮廓支架

经济高效地升级系统，满足当今数据中心和企业级应用程序的高性能需求

使用SFF-8654 8I转 2xU.2数据线，把2.5英寸NVMe SSD与主板连接

规格

PCIe4.0，兼容PCIe 1.0&2.0&3.0

符合SFF-8654规范版本1.2

符合NVM Express 1.3

支持4个NVMe SSD硬盘设备

应用

适用于存储服务器、数据中心、服务器RAID 和控制器的 PCIe Gen 4 连接的更高性能。

操作系统支持

F r e e B S D

可选电缆

产品概述

LRNV9F14是深圳市联瑞电子有限公司（LR-LINK）推出的一款PCIe 4.0 x16转双口SFF-8654 NVMe扩展卡。该卡通过两组内置SlimSAS SFF-8654 8i连接器，配合SFF-8654 8i转双SFF-8639数据线，能够将最多4块2.5英寸U.2 NVMe SSD接入主板PCIe槽位，为服务器和工作站提供高速、低延时的PCIe Gen 4存储通道。产品广泛适用于数据中心、存储服务器、AI推理与训练节点、高性能计算集群等需要极致IO响应的场景。

核心优势

• PCIe 4.0极致带宽：采用PCI Express 4.0 x16主机接口，总带宽约32 GT/s，充分释放U.2 NVMe SSD的读写性能，单盘顺序读取轻松突破7 GB/s。
• 多盘位灵活扩展：单卡支持4个NVMe SSD，通过两条SFF-8654 8i线缆即可直连4块U.2硬盘，简化布线，提升机箱空间利用率。
• 经济高效升级：无需更换主板或背板，即可从SATA/SAS存储平滑迁移至NVMe生态，显著降低TCO，满足现代数据中心和企业级应用的高性能需求。
• 广泛兼容，免驱设计：支持Windows、Linux（Red Hat/Ubuntu/Debian）、VMware ESXi、FreeBSD等主流操作系统，系统原生识别，即插即用。
• 工业级品质：2年硬件保修，通过高低温、ESD、振动等可靠性测试，确保7×24小时关键业务不中断。

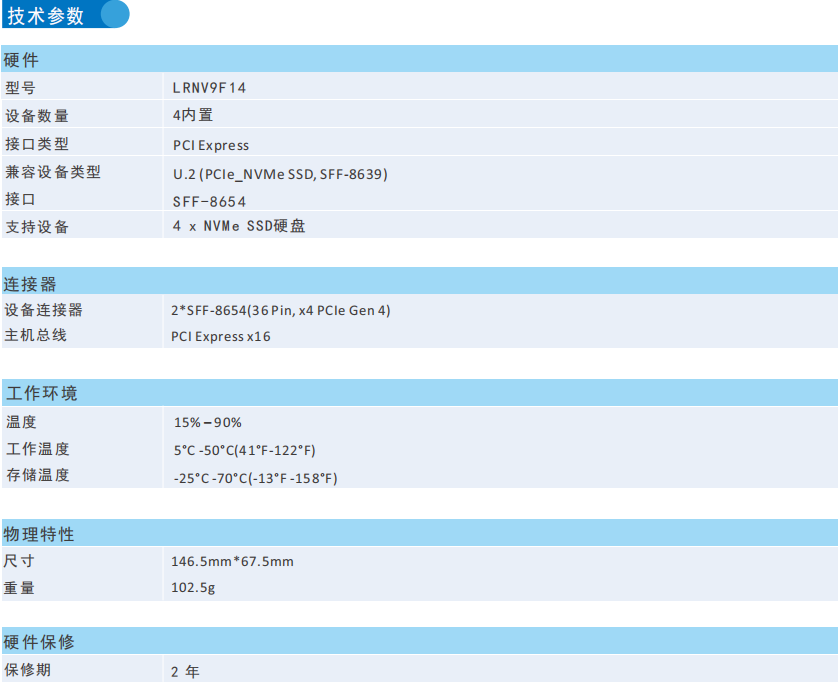

技术特性

• PCI Express x16接口，支持PCIe 4.0，向下兼容PCIe 3.0/2.0/1.0。
• 内置2组SFF-8654 (36Pin, x4 PCIe Gen 4) SlimSAS连接器，引脚定义符合SFF-9402标准。
• 支持4个2.5英寸U.2 NVMe SSD (SFF-8639)，符合NVM Express 1.3规范。
• 需主板BIOS支持PCIe插槽通道拆分功能（x16拆分为x4x4x4x4或x4x4）。
• 搭配高品质SlimSAS SFF-8654 8i转双U.2 SFF-8639数据线使用，确保信号完整性与低介质损耗。
• 预装标准全高PCIe挡板，附赠半高挡板，适用于1U/2U机架式服务器及小型化计算机。
• 工作温度：5°C – 50°C，存储温度：-25°C – 70°C，工作湿度：15% – 90% 无冷凝。
• 尺寸仅146.5mm × 67.5mm，重量102.5g，轻巧坚固。
• 符合SFF-8654规范版本1.2，保障多厂商设备互操作性。

应用场景

LRNV9F14专为PCIe Gen 4存储连接而设计，典型部署包括：

存储服务器与JBOD扩展 — 在主存储服务器中直接挂载大容量U.2 NVMe硬盘，构建全闪存存储池，为VDI、数据库、虚拟化平台提供微秒级延迟。

数据中心及超融合架构 — 搭配服务器RAID控制器或HBA卡，强化Ceph、vSAN等分布式存储节点的高带宽吞吐能力。

AI服务器与高性能计算 — 为GPU服务器的本地缓存盘提供极速读写，加速数据集加载与模型训练checkpoint存储。

典型连接拓扑：服务器主板PCIe x16接口 → LRNV9F14 → 两条SFF-8654 8i转双U.2线缆 → 4块U.2 NVMe SSD

兼容性与系统要求

• 操作系统：Windows 10/11及Server 2016/2019/2022；Linux (Red Hat Enterprise Linux、CentOS、Ubuntu、Debian等)；VMware ESXi 6.5及以上；FreeBSD 11/12/13及衍生版本。
• 主板要求：必须支持PCIe x16插槽通道拆分功能（Bifurcation），支持x4x4x4x4或x4x4模式。部分消费级主板需在BIOS/固件中手动开启。
• 线缆要求：使用符合SFF-9402定义的SFF-8654 8i (36Pin) 转双口SFF-8639 U.2数据线，以保证PCIe 4.0信号质量。
• 硬盘要求：U.2 (SFF-8639) 接口的PCIe NVMe SSD，支持NVMe 1.3及以上标准，容量无限制。

品牌保障

深圳市联瑞电子有限公司（LR-LINK）成立于2006年，是国家级高新技术企业，旗下拥有“Linkreal”和“LR-LINK”两大品牌。企业设有可靠性实验室与性能测试实验室，引入高低温、ESD、浪涌、振动、跌落、盐雾等实验设备及近50台套高性能测试平台，严格遵循ISO9001质量管理体系。产品线覆盖以太网卡、NVMe扩展卡、转接卡、阵列卡、工业自动化网卡、图像采集卡、服务器网卡等，广泛应用于云计算、云存储、人工智能、工业物联网、智慧教育、网络安全等关键领域。联瑞电子始终秉持“推动科技创新、振兴民族品牌”的使命，以诚信、务实、创新、共赢的价值观，为全球合作伙伴提供专业可靠的互联解决方案。

产品概述

LRNV9F14 是由LR-LINK/联瑞推出的一款PCIe 4.0 x16转内置双口SFF-8654 NVMe扩展卡，专为大容量、高性能的U.2 NVMe SSD设计。该卡通过两组符合SFF-8654规范的高速SlimSAS连接器，可同时接入最多4个2.5英寸U.2 NVMe SSD，将系统存储性能提升至SATA SSD的4倍。它兼具低介质损耗、多代PCIe兼容以及灵活的挡板方案，是数据中心、存储服务器与高性能计算节点中加速数据存取的理想选择。

核心优势

• 超高存储带宽：基于PCIe 4.0 x16总线，支持4个NVMe SSD并行高速传输，轻松满足数据库、虚拟化等严苛I/O需求。
• 4倍速性能飞跃：U.2 NVMe SSD相较于传统SATA SSD读写速度提升达4倍，显著缩短文件传输、系统引导及应用程序加载时间。
• 低损耗高可靠：采用低介质损耗PCB与高品质SFF-8654卧式连接器，确保信号完整性，保障在高负载数据中心环境下的长期稳定运行。
• 灵活安装适配：出厂预装全高支架，并附赠半高挡片，兼容塔式、机架式服务器以及小型工作站，即插即用。
• 多平台广泛兼容：支持Windows、Linux、Red Hat、VMware、FreeBSD等主流操作系统，无缝融入现有IT架构。
• 专业品质保障：由深耕服务器配件近20年的品牌——联瑞制造，提供2年硬件保修与全生命周期技术支持。

技术特性

• 主机接口：PCI Express 4.0 x16，向下兼容PCIe 3.0/2.0/1.0。
• 设备连接器：2 × SFF-8654 8i (36 Pin, x4 PCIe Gen 4 per connector)，引脚定义符合SFF-9402规范。
• 支持设备：最多4个2.5英寸 U.2 NVMe SSD (SFF-8639)。
• NVMe标准：符合NVM Express 1.3。
• SFF规范：符合SFF-8654 Specification Rev 1.2。
• 拆分要求：需要主板BIOS支持PCIe插槽拆分功能（x4x4x4x4或x8x4x4等）。
• 数据结构：点对点高速串行连接，每个SFF-8654端口支持4个PCIe 4.0通道。
• 电磁兼容：满足FCC、CE Class B等放射标准，减少对其他板卡的干扰。

典型应用场景

• 存储服务器：在存储节点中连接多块U.2 NVMe SSD，构建高速全闪存阵列，加速分布式存储集群数据访问。
• 数据中心与云基础设施：为云主机、虚拟化平台提供低延迟高IOPS的本地NVMe存储，加速虚拟机迁移与容器启动。
• 服务器RAID与纠删码：连接多个NVMe盘配合软RAID(MDADM/ZFS)或硬件RAID卡，实现数据冗余与极致性能的平衡。
• AI/机器学习训练服务器：加速训练数据集的读取，减少GPU因数据I/O等待而产生的空闲，提升训练效率。
• 高性能工作站：为8K视频剪辑、3D渲染、科学仿真等应用提供超高带宽本地存储，大幅缩短项目加载和保存时间。
• 边缘计算与CDN节点：在空间受限的1U/2U边缘服务器中，利用半高挡板方案扩展高速NVMe缓存，提升热数据响应速度。

系统架构示意图：

操作系统兼容性

LRNV9F14 与主流操作系统深度兼容，支持即插即用：

• Microsoft Windows：Windows Server 2022/2019/2016 及 Windows 11/10 (64位)。
• Linux：CentOS Stream/RHEL 8/9、Ubuntu 20.04 LTS 及以上、Debian、Fedora 等发行版，内核原生支持NVMe驱动。
• Red Hat Enterprise Linux：RHEL 8.4+ 认证兼容，适用企业级部署。
• VMware：vSphere 7.0/8.0 ESXi，内置nvme驱动可自动识别U.2盘，可用于VMDirectPath I/O透传或vSAN闪存加速。
• FreeBSD：FreeBSD 13及以上版本，通过nmve驱动实现高性能存储池。

为什么选择LR-LINK

LR-LINK/联瑞成立于2006年，深耕服务器扩展领域近二十载，是集研发、生产、销售与服务于一体的国家级高新技术企业。旗下“LR-LINK”与“Linkreal”双品牌产品涵盖以太网卡、NVMe扩展卡、I/O转接卡、阵列卡、网络安全及工业物联网网关等，广泛应用于云计算、人工智能、智慧教育与边缘计算。公司拥有独立研发中心与制造基地，配备高低温、ESD、浪涌、跌落等可靠性实验室与50余套高性能测试平台，全面遵循ISO9001质量管理体系。选择联瑞，即选择低介质损耗、久经测试验证的卓越产品，以及“诚信、务实、创新、共赢”为核心的长线服务，助力您的数据中心基础设施稳定释放每一分性能。
