联瑞 PCIe x4转单口EDSFF E1.S NVMe转接卡 LR-LINK PCIe x4

产品描述

LRNV9EN4可以把主板上的 PCIe4.0 x4接口转换为EDSFF接口，用于连接EDSFF 接口的SSD。

产品特性

产品概述

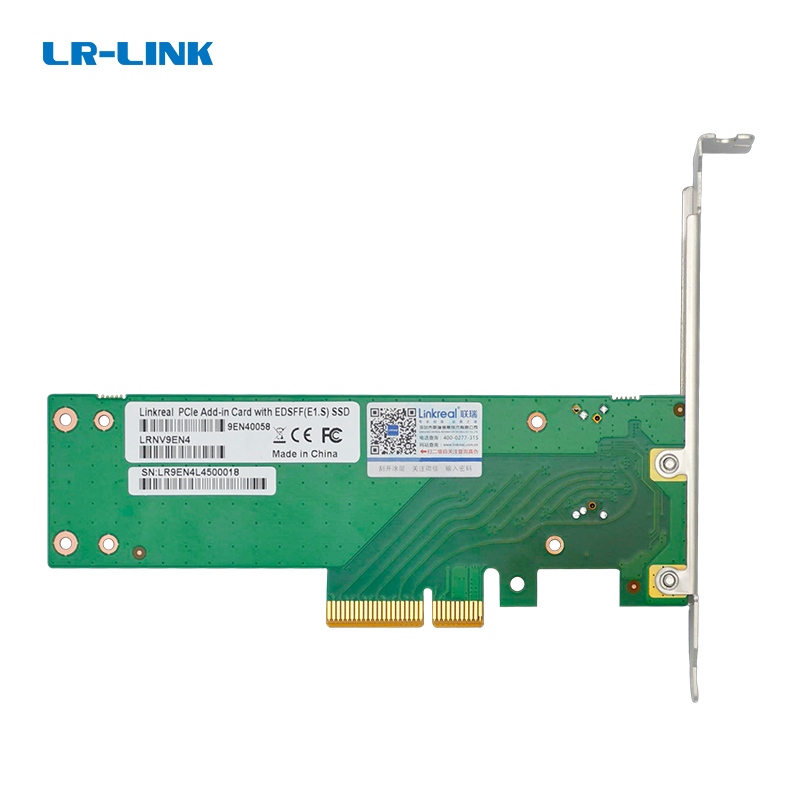

LRNV9EN4是深圳市联瑞电子有限公司（LR-LINK）推出的一款PCIe 4.0 x4 转单口EDSFF E1.S 转接卡。它可以将服务器或工作站主板上的PCIe 4.0 x4（或x8/x16插槽）转换为一个EDSFF E1.S接口，专门用于连接EDSFF E1.S规格的NVMe固态硬盘。该转接卡兼容PCIe Gen4、Gen3、Gen2及Gen1，用户可以在现有PCIe平台上轻松扩展或升级高性能存储，满足数据中心、云计算、AI训练及高性能计算等多种严苛场景的需求。

核心优势

• 极速NVMe扩展：基于PCIe 4.0 x4总线，单向带宽约8GT/s，完美释放EDSFF E1.S NVMe SSD的超高速读写性能，有效减少存储瓶颈。
• 广泛兼容，即插即用：向下兼容PCIe 3.0/2.0/1.0主板，自动协商最佳速率，无需复杂配置；全高/半高挡板随心更换，适配绝大多数塔式与机架式服务器机箱。
• 灵活部署：既可作为系统启动盘（需主板UEFI支持NVMe启动），也可作为大容量数据盘，轻松实现操作系统加速或热数据缓存池构建。
• 工业级可靠性：采用高品质多层PCB、固态电容及阻抗匹配设计，工作温度0°C~70°C，存储温度-25°C~80°C，保证7x24小时不间断稳定运行。
• 双品牌正品保障：由国家级高新科技企业联瑞制造，旗下拥有“Linkreal”与“LR-LINK”两大品牌，通过ISO9001质量管理体系，原厂2年保修，售后无忧。

技术特性

• 1个内置EDSFF E1.S接口，支持2230/2280/22110等规格的E1.S SSD。
• 主机接口：PCI Express 4.0 x4，物理金手指x4长度，可插入x4、x8、x16插槽。
• 兼容NVMe 1.4协议，支持SMART、TRIM、垃圾回收等高级功能。
• 无需外接供电，直接通过PCIe插槽取电，低功耗设计（＜10W）。
• RoHS环保认证，无卤素PCB，符合数据中心绿色节能标准。
• 尺寸：140mm × 50mm，重量仅89.5克，轻量化设计便于密集布署。

应用场景

专为以下前沿领域量身打造：

在以上环境中，LRNV9EN4都可作为高性能日志盘、缓存盘、数据库存储或虚拟机系统盘，显著降低IO时延。

兼容性

• 主板兼容：所有具备PCIe x4及以上物理插槽的主板（含x8/x16），推荐安装在PCIe Gen3或以上插槽以获得满速性能。Intel、AMD服务器及工作站平台均可使用。
• 操作系统：Windows 10/11、Windows Server 2016/2019/2022、Linux内核3.10以上、VMware ESXi 6.5以上等，原生驱动即可识别NVMe设备。
• SSD兼容：支持各大品牌EDSFF E1.S NVMe SSD，包括三星、英特尔、铠侠、海力士等，自动适应不同容量和电气规范。
• 启动支持：若作为系统盘，需主板UEFI BIOS支持NVMe Boot，部分旧平台可通过固件更新或Clover引导实现启动。

关于LR-LINK

深圳市联瑞电子有限公司（LR-LINK）成立于2006年，是一家国家级高新技术企业，深耕以太网卡、NVMe扩展卡、I/O转接卡及工业物联网网关等产品的研发与生产。公司下设可靠性实验室与性能测试实验室，配备近百套高低温、ESD、浪涌等测试设备，严格执行ISO9001质量管理体系。旗下“LR-LINK”与“Linkreal”双品牌产品广泛服务于云计算、数据中心、工业自动化、网络安全等领域，以“推动科技创新，振兴民族品牌”为使命，为全球合作伙伴提供高性价比、高可靠性的连接与存储解决方案。

产品概述

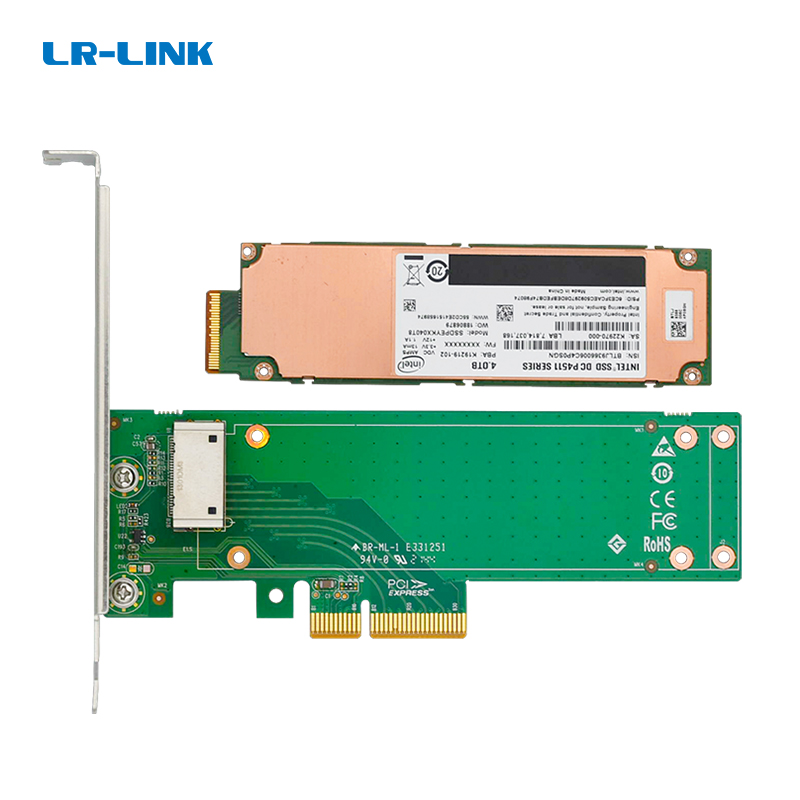

LR-LINK LRNV9EN4 是一款将主板 PCIe 4.0 x4 总线转换为 EDSFF E1.S 接口的转接卡，专为新一代企业级和数据中心 NVMe SSD 设计。EDSFF E1.S 是 EDSFF 规范中的小型化与高密度形态，兼具热插拔、信号完整性优化和出色的散热结构。LRNV9EN4 自带全高与半高挡板，无论是标准机架式服务器还是小型工业机箱均可快速部署，帮助用户在现有 PCIe 插槽上直接扩展高性能 NVMe 存储。

核心优势

• 高速 PCIe 4.0 x4 通道：单通道速率 16GT/s，总带宽高达约 8GB/s，释放 EDSFF E1.S NVMe SSD 全部性能。
• 全高/半高兼容设计：附赠全高与半高挡板，适配 1U/2U 服务器、工作站及小型工业机箱。
• 纯硬件信号转换：无需额外驱动程序，即插即用，最大限度降低 CPU 负载与延迟。
• 系统盘/数据盘灵活使用：支持作为系统启动盘，仅需主板 BIOS 支持 NVMe 启动即可。
• 坚固的 PCB 与可靠性：采用多层板设计，优化信号阻抗，整片卡通过严格的信号完整性测试与环境测试。
• 工业级宽温工作范围：0°C 至 70°C 正常工作，覆盖绝大多数机房与边缘部署环境。

技术特性

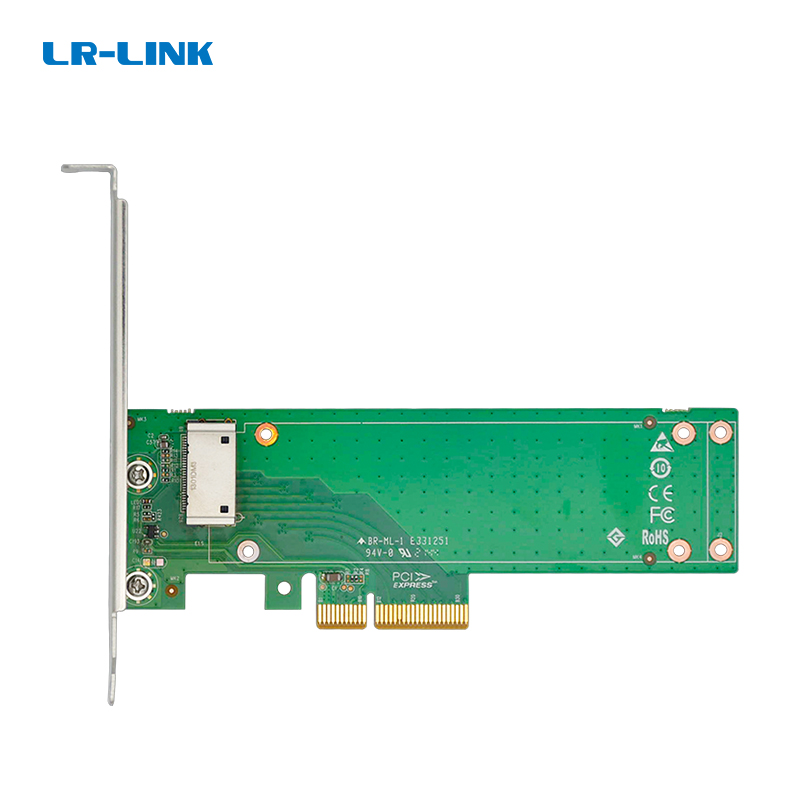

LRNV9EN4 遵循 PCI Express 4.0 电气规范，向下兼容 PCIe 3.0/2.0/1.0。物理上采用标准 PCIe x4 金手指与一个 EDSFF E1.S 连接器，无需外部供电线路，所有电源均由 PCIe 插槽提供。传输路径经过精确阻抗匹配与串扰抑制，确保 4 条高速差分对稳定工作在 16GT/s 速率下。卡尾提供 EDSFF E1.S SSD 的固定螺孔，可牢固锁定硬盘，防止振动引起的接触不良。

典型应用场景

• 数据中心存储加速：

  在超大规模数据中心服务器中部署 EDSFF E1.S NVMe SSD，借助 LRNV9EN4 直接连接 PCIe 根复合体，为分布式存储和数据库引擎提供低微秒级延迟访问。

• AI 训练与推理服务器：

  AI 训练节点需要极高的存储带宽来预取海量数据集，单卡可接入高性能 EDSFF E1.S SSD 作为本地缓存，显著缩短数据加载时间。

• 高性能计算（HPC）集群：

  HPC 节点借助 EDSFF E1.S 高密度形态，在有限空间内获得更大的存储容量与带宽，加速计算流体力学、基因测序等密集 I/O 任务。

• 云存储服务器节点：

  作为云原生存储节点的高速 OSD（对象存储设备）盘位，LRNV9EN4 与 E1.S SSD 的组合可实现高吞吐、高耐用性，满足现代云基础设施要求。

• 边缘计算与工业 IoT：

  紧凑的短卡设计配合半高挡板，可装入边缘服务器或工业控制器中，提供大容量、低功耗的本地存储，支持实时数据处理。

操作系统兼容性

LRNV9EN4 作为纯硬件信号转接卡，无需任何专用驱动。所连接的 EDSFF E1.S NVMe SSD 由操作系统的标准 NVMe 驱动管理，广泛兼容 Windows 10/11、Windows Server 2016/2019/2022、Linux Kernel 3.10 及以上（CentOS/RHEL/Ubuntu/Debian 等）、VMware ESXi 6.5 及以上、FreeBSD 等主流操作系统。在用作系统启动盘时，请确认主板 UEFI/BIOS 支持 NVMe 引导。

为什么选择 LR-LINK

深圳市联瑞电子有限公司（LR-LINK）自 2006 年起深耕工业及服务器网络与 I/O 产品，拥有完善的可靠性实验室与性能验证平台。LRNV9EN4 产品经过高低温、ESD、振动、跌落等多项测试，严格遵循 ISO9001 质量管理体系。选择 LR-LINK，您将获得：

• 国家级高新技术企业 —— 研发与制造一体化，确保产品设计先进、品质稳定。
• 2 年免费保修 —— 提供长期的售后服务与技术支持。
• 全生命周期品质管控 —— 从芯片选型到出厂检测，每一环节都经过严格验证。
• 快速响应与定制能力 —— 可根据客户需求提供 OEM/ODM 及挡板定制服务。
