LR-LINK LRNV9547LP-2I 双口M.2 NVMe SSD扩展卡 (PCIe 3.

产品描述

LRNV9547LP-2I 是PCIe x8 Gen3转换卡 。它通过可扩展、高性能、无阻塞的互连扩展了 2 M.2 SSD 的最大存储空间，连接到各种图形应用程序，包括服务器、存储、通信和图形平台。它经过优化以支持高分辨率图形，同时支持对等流量和多播以实现最佳性能；适用于M.2 SSD，高带宽，在同时满载2个SSD的情况下可以实现最高的传输速度。适用于以主机为中心的点对点通信模式，可以为各种图形应用程序进行配置。

产品特性

应用

该卡适用于以主机为中心以及对等流量模式，可针对各种图形应用进行配置。

优点

产品概述

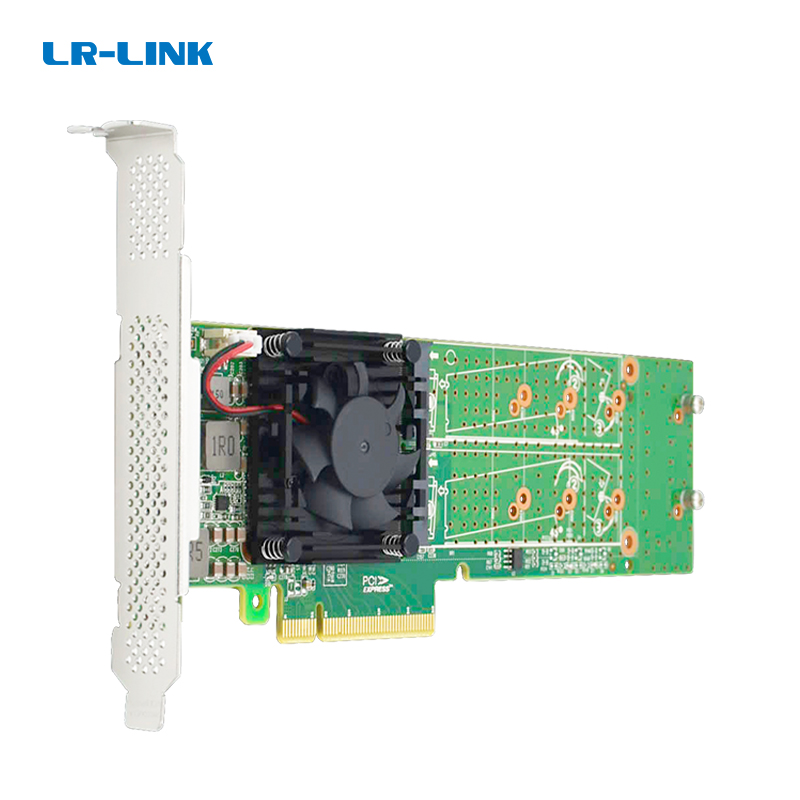

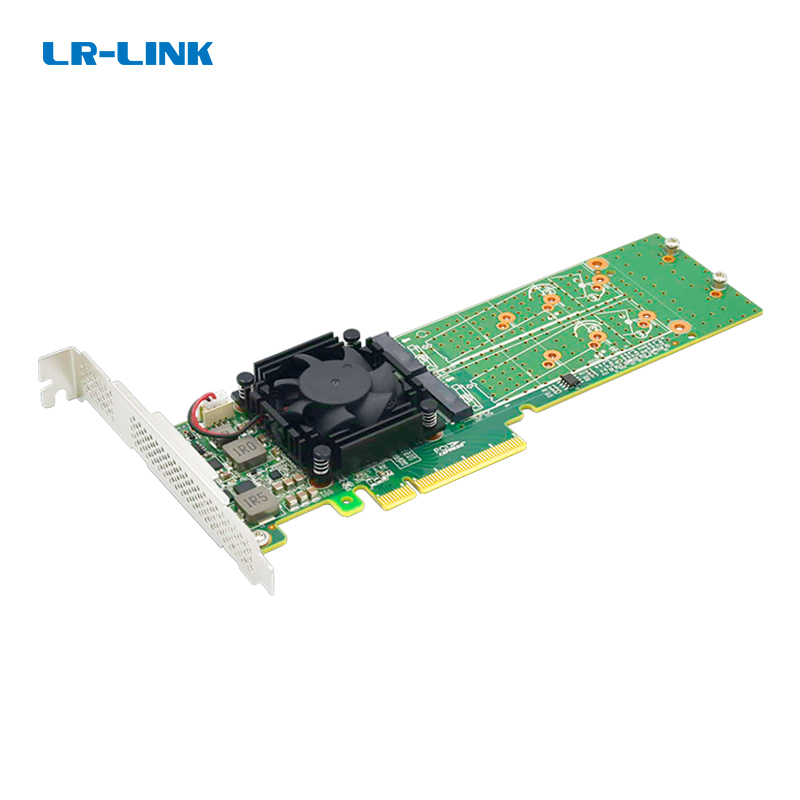

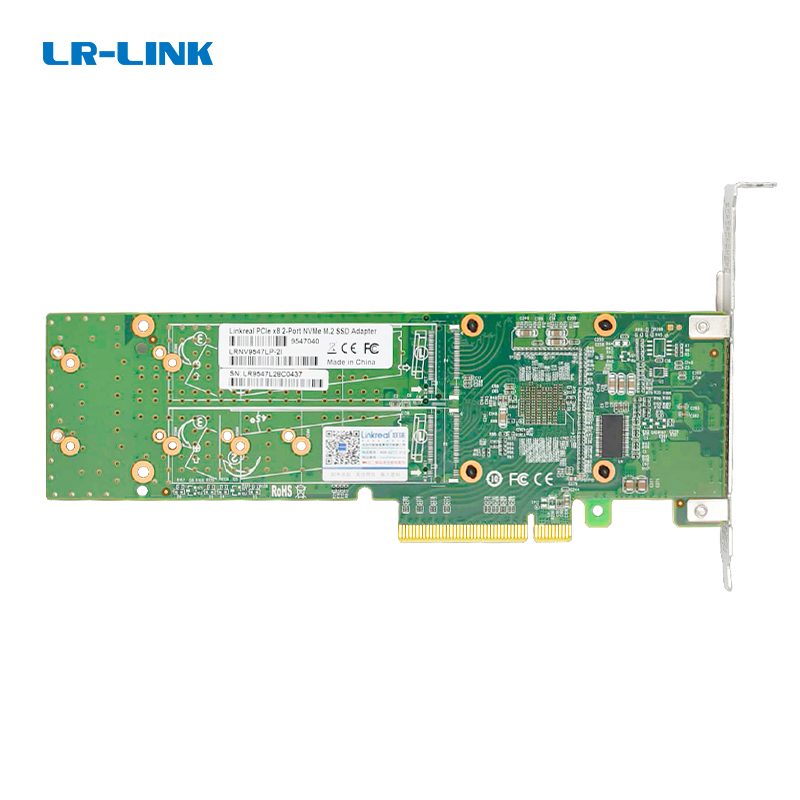

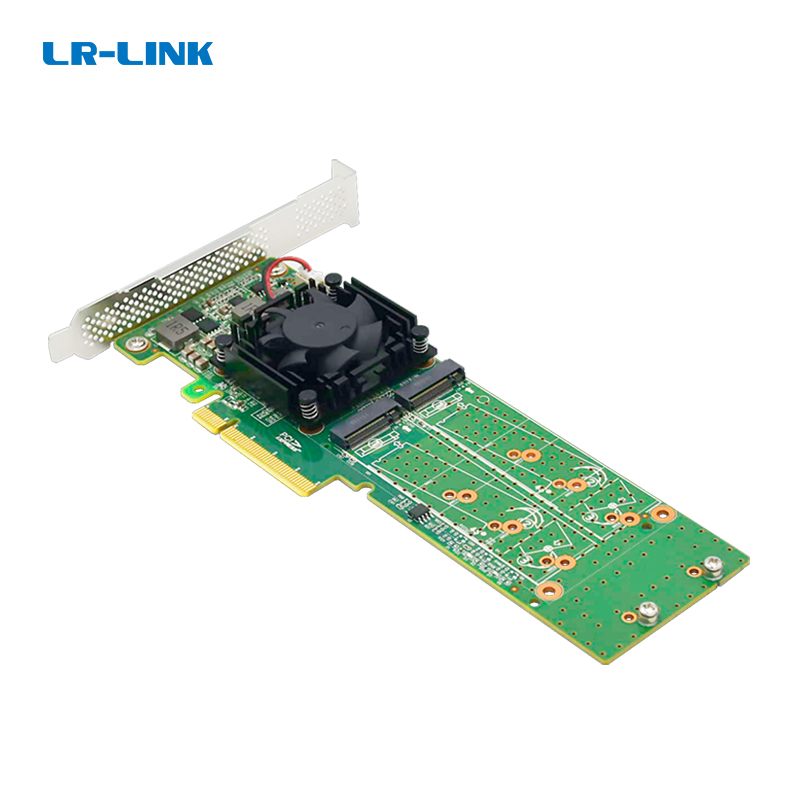

LR-LINK LRNV9547LP-2I 是一款PCIe 3.0 x8转双口M.2 NVMe SSD扩展卡，专为现代数据中心、云服务器、AI训练平台及高性能计算集群设计。该卡通过PLX8747 PCIe交换芯片将一条x8上行链路扩展为两个独立M.2 NVMe端口，为服务器提供低延迟、高带宽的无阻塞存储扩展能力。支持2242、2260、2280规格的NVMe SSD，并兼容PCIe基础规范R3.0及NVMe标准协议，可无缝接入各类服务器主板与操作系统。

核心优势

• 极致带宽：PCIe 3.0 x8总带宽高达64Gb/s，每端口独立享有32Gb/s，双盘同时满载时仍保持全线速，消除存储瓶颈。
• 无阻塞交换架构：集成PLX8747高性能交换芯片，支持点对点传输与多播，确保图形、计算与存储数据流相互隔离、互不干扰。
• 灵活部署：附赠全高与半高挡片，适配1U/2U/塔式服务器及工作站，2242/2260/2280多尺寸M.2 SSD兼容，适应不同容量与性能需求。
• 企业级可靠性：符合PCIe电源管理规范R1.2，支持访问控制服务（ACS）与QoS每端口8个流量等级，提供端到端数据完整性保护。
• 即插即用：免驱设计（需操作系统NVMe驱动支持），兼容Windows Server、Linux、VMware等主流环境，快速上线业务。

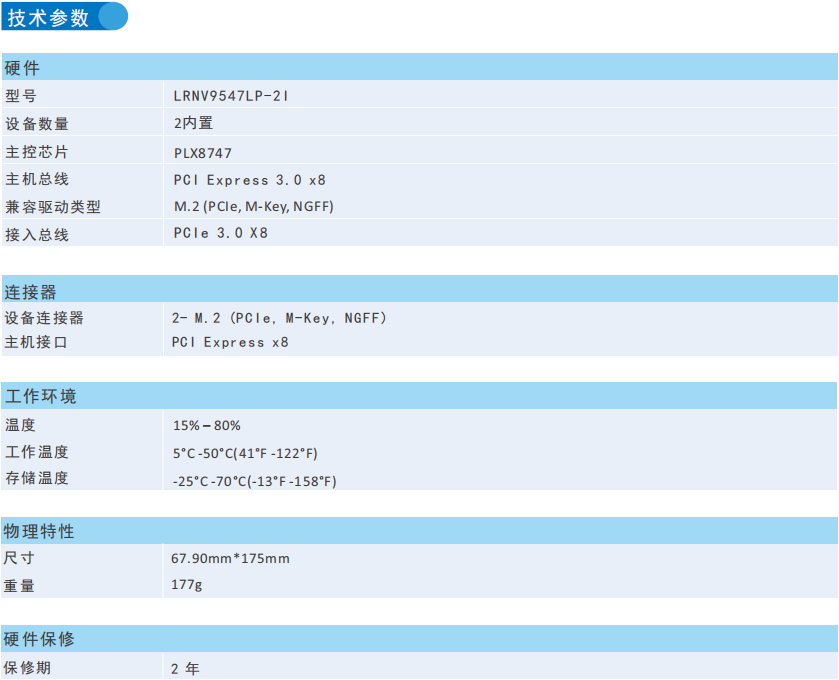

关键特性

• PCI Express 3.0 x8主机接口，兼容PCIe 1.0a/1.1/2.0/3.0
• 2个内置M.2连接器，支持M-Key（PCIe, NGFF）NVMe SSD
• 支持2242、2260、2280mm标准尺寸M.2 NVMe固态硬盘
• 每通道传输速率高达32Gb/s，整卡总带宽64Gb/s
• PLX8747无阻塞交换结构，所有端口全线速
• 支持点对点通信与多播，优化图形及对等流量模式
• 每端口8个流量等级（TC），精细化服务质量保证
• 支持访问控制服务（ACS）与PCIe电源管理R1.2
• 配备全高/半高挡片，适配多种机箱
• 工作温度0°C~50°C，存储温度-25°C~70°C，适应严苛环境

应用场景

该扩展卡特别适用于以主机为中心或对等流量模式的各类图形与存储加速场景，是服务器存储升级的理想选择。

典型应用包括：

• AI/ML训练服务器 — 本地高速数据集缓存
• 超融合基础设施（HCI）— 分布式存储节点加速
• 图形工作站 — 高分辨率纹理与渲染素材存储
• CDN边缘计算 — 低延迟内容分发与缓冲
• 软件定义存储（SDS）— NVMe池化扩展

兼容性

卡体严格遵循PCI Express 3.0规范，并向下兼容PCIe 1.0a/2.0主板。内建标准NVMe 1.3协议栈，与操作系统原生NVMe驱动无缝协作，无需额外安装卡体驱动。支持以下环境：

• 操作系统：Windows Server 2016/2019/2022、Windows 10/11、Linux（RHEL, Ubuntu, CentOS）、VMware ESXi 6.5+、Citrix XenServer
• CPU架构：x86_64（Intel Xeon, AMD EPYC）、ARM64服务器平台（Ampere等）
• SSD兼容：支持市面上主流NVMe M.2 SSD（Samsung, Western Digital, Micron, Kioxia, Solidigm等）

品牌与质保

LR-LINK 是深圳市联瑞电子有限公司旗下专业服务器配件品牌，自2006年创立以来持续深耕以太网卡、NVMe扩展卡、HBA阵列卡及工业物联网关等领域。公司拥有研发创新中心与生产制造中心，设有可靠性、性能测试等专业实验室，严格遵循ISO9001质量管理体系。LRNV9547LP-2I提供2年有限硬件保修及终身技术支持，售后响应快速，产品广泛应用于云数据中心、智能交通、工业自动化等关键行业。
