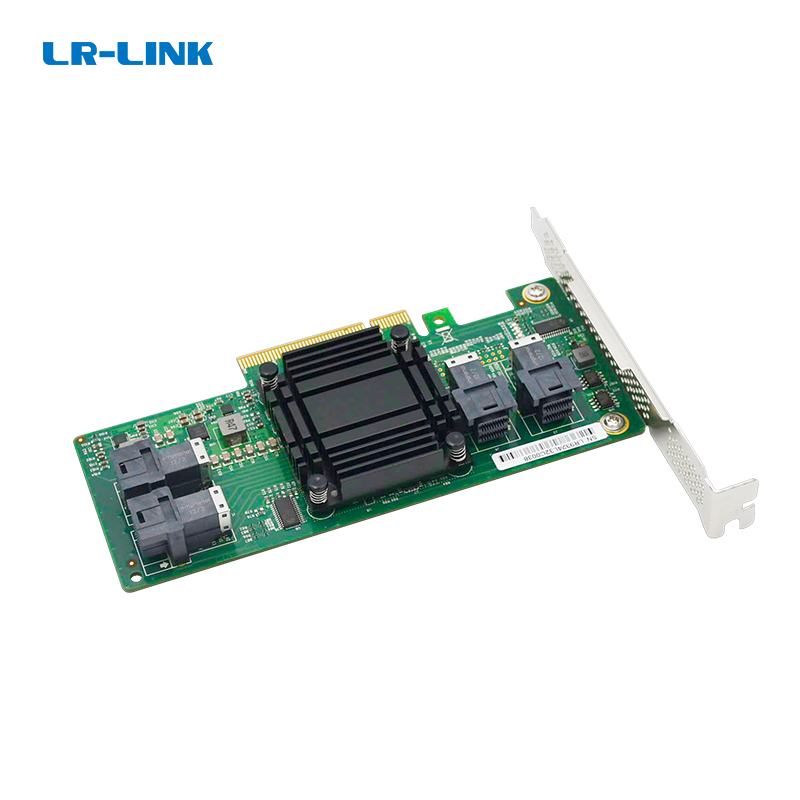

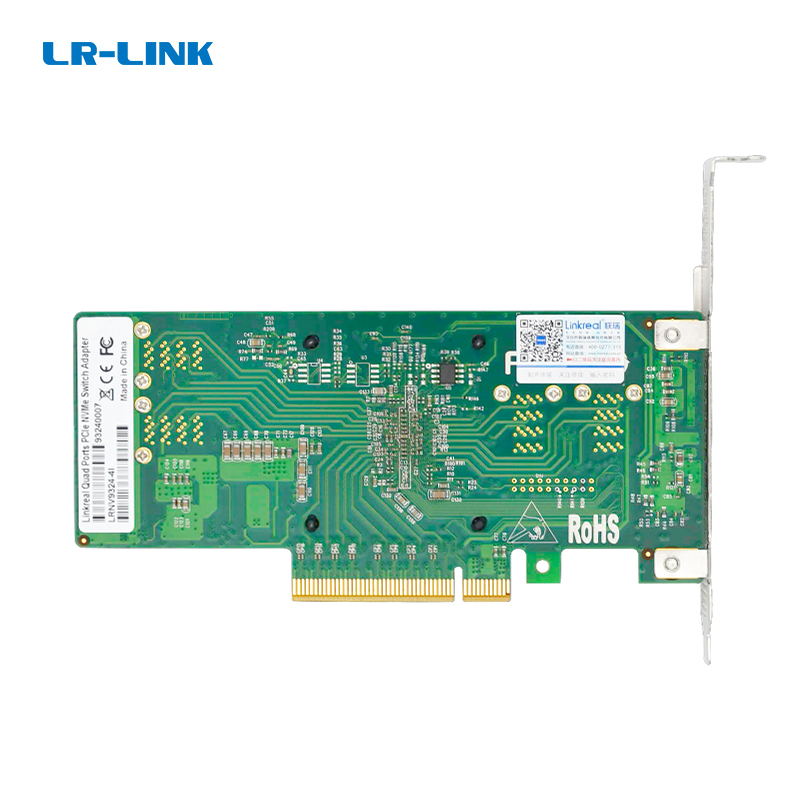

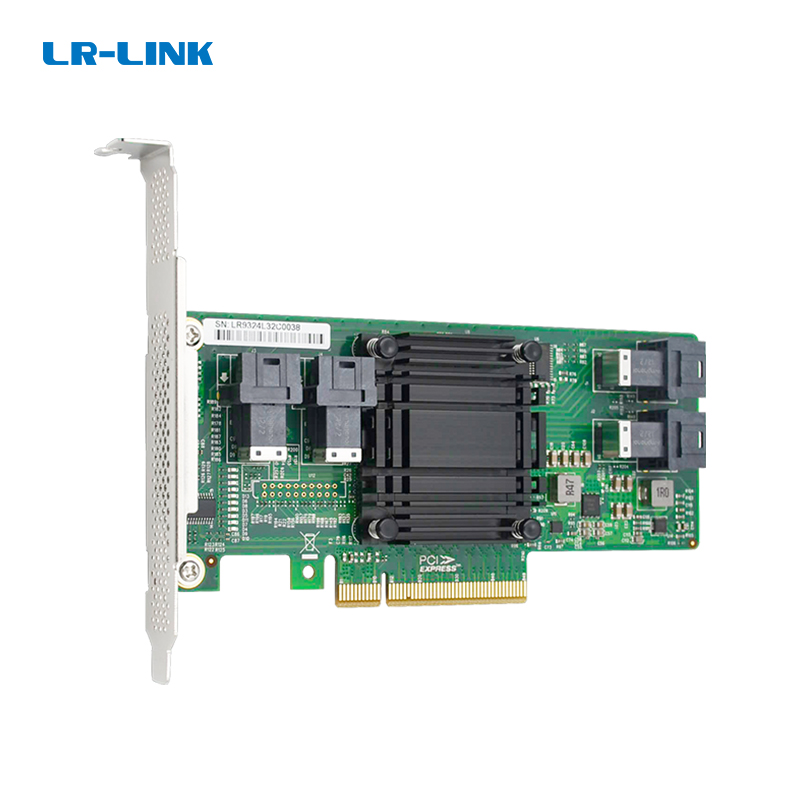

联瑞 LRNV9324-4I 四端口NVMe U.2 SSD PCIe 3.0 x8多主机切换卡

产品描述

LRNV9324-4I采用PLX现场测试PEXPCIe交换机体系结构的增强版本，允许用户在传统单主机模式或多主机模式下配置设备，最多有六个主机端口，能够进行1+1（一个活动和一个备份）或N+1（N个活动和一个备用）主机故障切换。此强大的体系结构增强功能使用户能够构建基于PCIe的系统，以支持高可用性、故障切换、冗余或群集系统。

产品特性

符合PCIE3.0基础规范，向下兼容PCIe 2.0；符合PCI 电源管理规格，R1.2

通过SFF-8643转SFF-8643/SFF-8644等数据线，可接入PCIe协议的设备

通过SFF-8643转U.2数据线，可接U.2 NVMe硬盘

产品概述

LR-LINK LRNV9324-4I 是一款基于 PCI Express 3.0 x8 总线的四端口 NVMe U.2 SSD 多主机切换适配卡。它采用 PLX PEX8724 交换机芯片，支持多主机 PCIe 互连架构，可将上游的 PCIe x8 通道灵活地分配给四块 NVMe SSD，同时允许最多六台主机共享或故障切换。内置四通道 DMA 引擎和全线速非阻塞交换矩阵，为主机与 NVMe 存储之间提供极速、低延迟的数据通路，大幅优化服务器与存储系统的 I/O 性能。

核心优势

• 多主机高可用：支持 1+1 和 N+1 主机故障切换，轻松构建冗余存储与集群系统，提升业务连续性。
• DMA 引擎卸载：四通道 DMA 引擎直接搬运 I/O 数据，释放 CPU 资源用于计算任务，有效提升整体效率。
• 全线速非阻塞交换：所有端口均实现全线速吞吐，满带宽运行，确保 NVMe SSD 性能无瓶颈。
• 灵活的系统集成：标配全高与半高挡板，可适应 2U 及以下服务器或工控机箱，部署更便捷。
• 广泛兼容性：完整支持主流操作系统与 NVMe 协议，无缝融入现有 IT 基础设施。

关键特性

• 符合 PCI Express Base Specification r3.0，向下兼容 PCIe 1.0a/1.1/2.0
• 符合 PCI Power Management Specification r1.2
• 支持 Access Control Services (ACS)
• 全线速非阻塞交换架构，每端口八个流量类别 (TC)，提供服务质量 (QoS) 保障
• 四通道 DMA 引擎，支持跨端口高数据率传输
• 多主机模式，最多支持六台主机，1+1 或 N+1 故障切换
• 四个 SFF-8643 连接器，直连 NVMe U.2 SSD
• PCIe x8 主机接口，兼容 PCIe x8/x16 插槽
• Microsoft Vista 兼容
• 符合可靠性、可用性、可服务性 (RAS) 设计

适用场景

LRNV9324-4I 专为对存储性能与高可用有苛刻要求的现代数据中心、云计算平台、AI 服务器与高性能计算集群设计。在虚拟化环境中，可将四块高性能 NVMe SSD 聚合为弹性数据池，并通过多主机切换实现存储故障转移；在分布式存储架构中，可充当低延迟数据交换节点；在 AI 训练与推理场景下，能快速供给海量数据集，消除存储 I/O 等待。同时适用于通信与图形工作站平台，加速对实时性要求极高的各类应用。

兼容性与操作系统

LRNV9324-4I 拥有极佳的操作系统支持矩阵，可即插即用融入各种主流环境：

• Red Hat Enterprise Linux / SUSE Linux Enterprise Server
• Microsoft Windows 系列
• VMware vSphere / ESXi
• macOS
• FreeBSD

该卡完全兼容标准 PCIe 3.0 x8 接口，可在 PCIe x8 及 x16 物理插槽上稳定运行。其四个 SFF-8643 端口直接适配 U.2 形态的 NVMe SSD，无需额外的背板或转换线缆就能实现高密度存储连接。

关于 LR-LINK

深圳市联瑞电子有限公司（LR-LINK） 深耕服务器网卡与 PCIe 扩展卡领域，拥有十多年硬件研发与制造经验。深圳总部设有专属工厂与研发中心，产品线覆盖 1G 到 100G 以太网卡、光纤通道卡、NVMe 扩展卡以及各类工业级通信适配器，广泛应用于云计算、边缘计算、超融合基础架构及 AI 推理平台。LR-LINK 坚持严苛的测试标准与全生命周期技术支持，为全球企业客户提供具备卓越可靠性与创新价值的 I/O 连接方案。

产品概述

联瑞 LRNV9324-4I 是一款采用Broadcom PEX 8724 PCIe Gen3交换芯片的四端口NVMe U.2 SSD多主机切换卡。该卡通过PCIe x8主机接口将单个PCIe插槽扩展至4个独立SFF-8643 NVMe端口，支持单主机模式或最多6个主机端口的冗余多主机架构，实现全线速无阻塞数据交换。内置的DMA引擎可卸载处理器的数据搬移任务，显著提升系统整体吞吐量，是数据中心、云计算平台、高性能计算及AI服务器存储加速的理想扩展方案。

核心优势

• 多主机高可用架构：支持单主机、1+1/ N+1主机故障切换，为关键业务提供无间断的存储访问能力。
• 4通道DMA引擎：硬件DMA直接处理端口间数据搬移，释放CPU资源用于计算任务，降低延迟并提升有效带宽。
• 全线速非阻塞交换：所有端口均达到PCIe 3.0全速率，跨端口数据传输无带宽瓶颈，保障4块NVMe SSD并发极速访问。
• 服务质量(QoS)支持：每端口提供8个流量类别，可精细化调配不同虚拟功能或应用的带宽优先级，适应多租户环境。
• 广泛的OS兼容：原生支持Windows、Linux、VMware、FreeBSD、macOS等主流操作系统，即插即用，降低部署复杂度。
• 紧凑工业设计：半高/全高双挡片适配，适用于空间受限的1U/2U机架式服务器，并具备宽温工作能力(0°C至50°C)。

技术特性

LRNV9324-4I 符合PCI Express Base Specification r3.0，向下兼容PCIe 1.0a/1.1及2.0。集成Access Control Services(ACS)以保证多主机域间的安全隔离。强大的RAS特性（可靠性、可用性、可服务性）包括端到端数据保护、热插拔支持和高级错误报告。卡上提供4个SFF-8643连接器，直接兼容U.2(NVMe) SSD，无需额外转接线。内置的增强型PEX架构经过苛刻验证，支持6个主机端口的灵活拓扑配置，可在传统单主机与多主机模式间无缝切换，大幅简化高可用集群、冗余主机及故障切换系统的设计。

典型应用场景

• 云数据中心存储节点
  通过多主机切换功能将4块高速NVMe SSD池化，为多个计算节点提供共享存储资源，实现灵活存储解耦与高可用架构。
• AI训练服务器数据加速
  4块NVMe SSD并行提供极限读写带宽，配合DMA引擎减轻GPU/CPU集群的数据搬运负荷，加快海量训练样本的加载与参数交换。
• 超融合基础设施(HCI)
  在虚拟化集群中以单卡直连多个NVMe磁盘，利用ACS实现VM级别的QoS隔离，为混合负载提供稳定一致的存储性能。
• 高频交易与金融分析
  超低延迟NVMe通路与非阻塞交换确保实时行情数据极速写入及历史数据库高速查询，DMA引擎进一步降低I/O路径延迟。
• 架构拓扑示意图

操作系统兼容性

LRNV9324-4I 具备广泛的跨平台兼容性，集成标准PCIe NVMe驱动，无需额外安装专用驱动即可在以下系统运行：Microsoft Windows、RedHat Enterprise Linux、SUSE Linux Enterprise Server、VMware ESXi、macOS、FreeBSD。对于特殊内核版本，建议升级至对应发行版最新稳定更新以确保最佳DMA与ACS特性支持。

为什么选择LR-LINK

深圳市联瑞电子有限公司(LR-LINK)深耕服务器网络与存储扩展领域16年，拥有自主工厂与全系列信号完整性测试实验室。我们对照Intel/AMD参考设计进行严苛的互操作测试，确保每一片卡在85℃、90%湿度下48小时老化后仍稳定运行。LRNV9324系列提供2年质保、终身技术支持及快速RMA服务，产品通过FCC/CE/RoHS认证，是数据中心与云计算关键业务值得信赖的PCIe解决方案提供商。
