联瑞 PCIe 3.0 x16转8口NVMe U.2 SSD扩展卡 LRNV9349-8I

产品描述

产品特性

产品概述

LRNV9349-8I 是LR-LINK（联瑞）针对数据中心、云计算及AI服务器推出的高性能PCIe 3.0 x16转8口NVMe U.2 SSD扩展卡。该卡基于Broadcom PEX 8749 PCIe Gen3交换芯片，具有非阻塞内部交换架构和直通转发（Cut-Through）能力，最大延迟仅126ns（x16到x16），可为所有下行端口提供全线速吞吐。产品配备8个SFF-8643接口，可同时连接8块NVMe U.2 SSD，是服务器存储扩展的理想选择。

核心优势

• 极致低延迟：支持包直通，最大延迟低至126ns，为高频交易、实时分析等场景提供极致响应。
• 全线速非阻塞：PEX 8749交换芯片支持全端口全线速交换，无阻塞数据处理，单卡即可实现8块NVMe SSD并发满速运行。
• 内置DMA引擎：集成4通道DMA控制器，可在不占用CPU资源的情况下完成设备间高速数据传输，显著提升系统效能。
• 超大包支持：支持高达2048字节的包有效载荷，进一步提升大块数据传输吞吐量。
• 丰富QoS与RAS：提供服务质量（QoS）、可靠性、可用性及可服务性（RAS）特性，保障关键业务稳定运行。

产品特性

LRNV9349-8I 的主要特性包括：

• 符合PCI Express Base Specification r3.0，向下兼容PCIe 1.0a/1.1/2.0。
• 符合PCI电源管理规范r1.2，支持MSI-X与访问控制服务（ACS）。

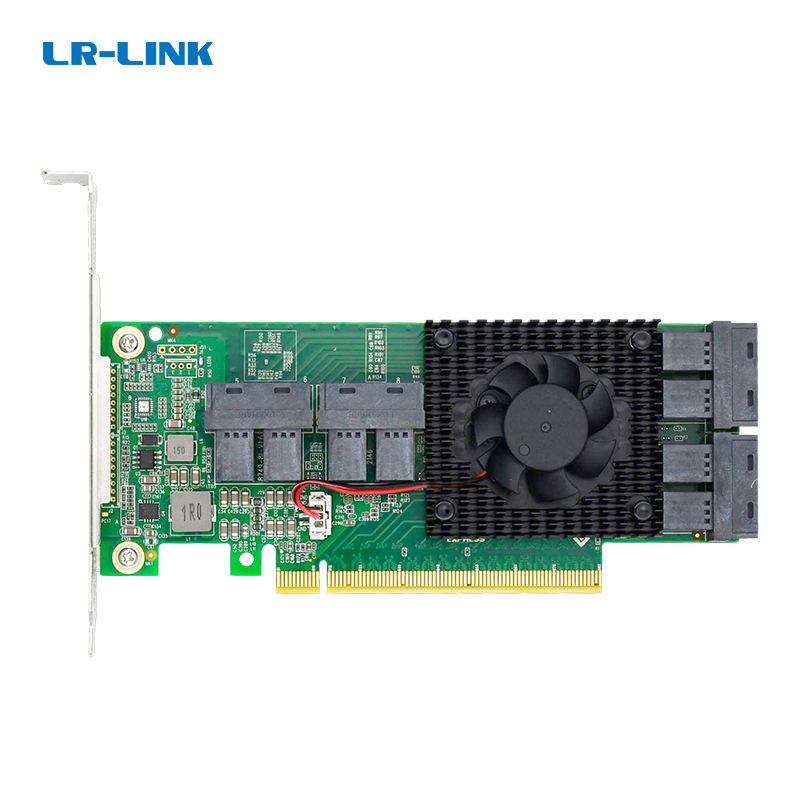

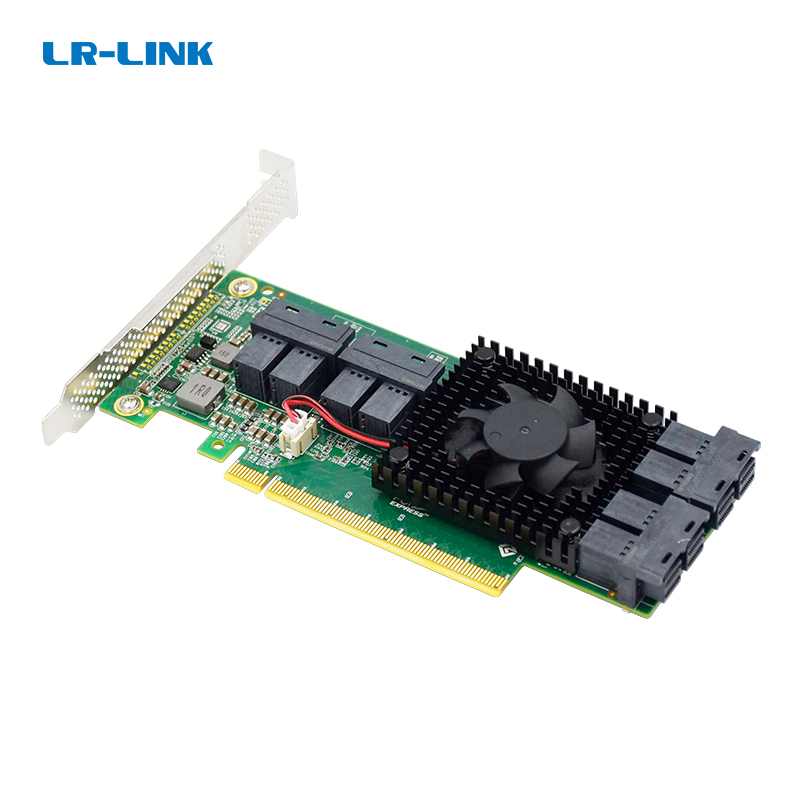

• 8个SFF-8643内部NVMe端口，支持8块U.2 NVMe SSD直连。
• 主机接口：PCIe 3.0 x16，物理尺寸165mm×68.9mm，重量仅141g。
• 工作温度0°C至50°C，存储温度-10°C至65°C，湿度范围0%~90%。
• 附带全高挡板（预装）及半高挡板，适合不同机箱环境。
• 2年原厂质保，产品外观与规格可能变动，恕不另行通知。

应用场景

LRNV9349-8I 专为对存储性能有严苛要求的应用场景打造，包括但不限于：

• 数据中心与云计算：为虚拟化集群、分布式存储节点提供高密度NVMe扩展，提升IOPS与吞吐量。
• AI服务器与高性能计算：加速深度学习训练、基因序列分析等数据密集型负载，突破存储瓶颈。
• 全闪存阵列与软件定义存储：构建高性价比全NVMe存储节点，配合SDS软件实现灵活资源池化。
• 影视后期与多媒体处理：满足4K/8K视频编辑、渲染等场景对持续高速顺序读写的要求。

兼容性

LRNV9349-8I 兼容主流服务器平台与操作系统：

• 操作系统支持：Red Hat Enterprise Linux、SUSE Linux Enterprise Server、Microsoft Windows Server/Client、VMware ESXi、Mac OS X、FreeBSD。
• 硬件兼容：标准PCIe 3.0 x16物理接口，兼容x8背板（带宽减半），支持标准与低矮机箱（附送两种挡板）。
• NVMe协议支持：原生支持NVMe 1.x系列规范，兼容市面主流厂商U.2 NVMe固态硬盘。

品牌与保障

LR-LINK（深圳市联瑞电子有限公司） 是国家高新技术企业，深耕服务器网络与存储扩展领域十余年，拥有自主研发与生产体系。产品广泛应用于全球数据中心、云计算、AI超算中心等核心场景，以稳定可靠、性能卓越著称。LRNV9349-8I 遵循严格品控流程，提供2年质保与专业技术支持，为您的关键业务保驾护航。

产品概述

联瑞 LRNV9349-8I 是一款高性能的16通道PCIe 3.0 x16转8端口NVMe U.2 SSD固态硬盘扩展适配器。该卡板载Broadcom PEX 8749 PCIe交换芯片，采用先进的非阻塞内部交换架构与包直通转发技术，将主机服务器的PCIe 3.0 x16通道无损分派给8个高速NVMe固态硬盘，实现全端口线速运行，是数据中心、AI训练服务器及高性能计算集群消除存储瓶颈的理想配件。

核心优势

• 极致速度与超低延迟：支持直通转发模式，端口到端口延迟可低至126ns，大幅降低数据访问等待时间，配合最高2048字节的包载荷支持，显著提升应用吞吐量。
• 强大的DMA卸载引擎：内置多功能多通道DMA控制器，直接处理设备间的数据搬运。该设计将CPU从繁重的I/O操作中解放出来，使其专注于处理核心计算任务，从而提升整体系统效率。
• 全端口线速吞吐：采用非阻塞交换结构，结合灵活的大容量包内存、公共缓存与流控信用池，确保8块NVMe SSD同时满负荷工作时不丢包、不降速，轻松应对高并发读写压力。
• 企业级可靠性与服务支持：严格遵循PCI Express Base 3.0规范及PCI电源管理标准，支持访问控制服务，保障系统的可用性、可靠性与可服务性（RAS）。
• 广泛的系统兼容性：向下兼容PCIe 1.0a、1.1及2.0标准，适配各类新旧服务器主板，保护用户现有基础设施投资。
• 灵活的空间部署：附赠全高与半高（Low-profile）双档板，可完美兼容标准机架式服务器与小型塔式/嵌入式机箱，满足紧凑型数据中心的部署需求。

技术特性

LRNV9349-8I基于PEX 8749 PCIe交换芯片构建，这是针对高性能存储应用优化的成熟架构。该卡支持PCIe NVMe 1.x协议，提供高达8个SFF-8643接口，物理形态适应各类U.2硬盘背板。其核心的包直通与DMA协同技术，不仅保证了超高I/O传输效率，还能满足Microsoft兼容标准，是实现软件定义存储在硬件层级的基石。单卡即可驱动8路直连CPU的全闪存数据池，避免了传统HBA卡带来的复杂性与速率瓶颈。

典型应用场景

• 🚀 全闪存高性能计算集群（HPC）：提供百万级IOPS与微秒级延迟，为基因测序、流体力学模拟等场景提供极致读写带宽，彻底释放计算芯片潜能。

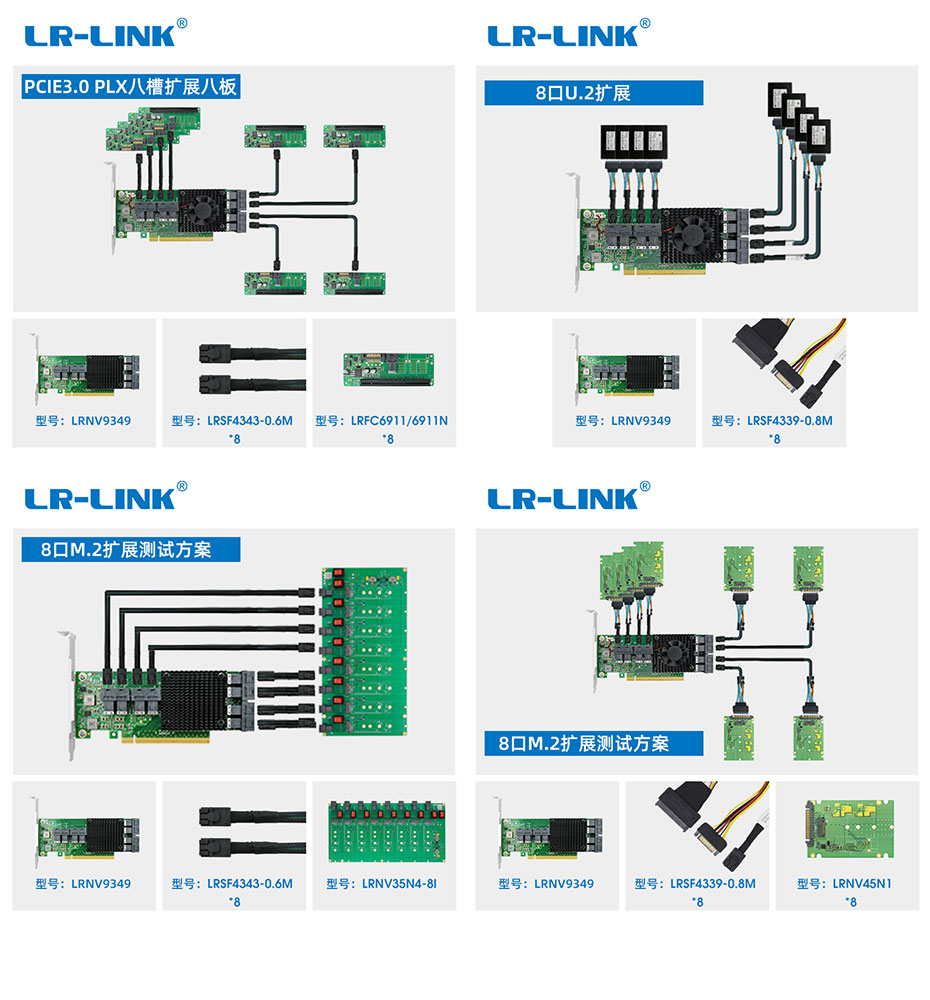

  架构示意：CPU → PCIe 3.0 x16 → PEX 8749 → 8x NVMe SSD
• ☁️ 软件定义存储与超融合架构：作为直通阵列卡直接连接8块大容量企业级NVMe盘，构建基于vSAN、Ceph的高速分层存储资源池。
• 🎬 8K/4K非编及影视特效渲染：满足多轨实时剪辑与合成所需的超高顺序读写速度，支持高达2048字节的大包负载传输，极大缩短素材导入与导出耗时。
• 🧠 深度学习与AI训练服务器：在GPU集群的I/O路径上提供极速数据供给，利用DMA引擎优化GPU Direct Storage效率，避免训练过程因数据等待导致的算力空耗。
• 🗄️ 边缘计算服务器：凭借低功耗和灵活的尺寸（支持Low-profile），在有限的边缘节点空间内构建高速、低延迟的本地闪存数据库，实现实时数据分析与快速响应。
• ⛓️ 数据中心虚拟化平台：广泛应用于VMware vSphere、Microsoft Hyper-V等环境下，支持SR-IOV及访问控制服务，保证多虚拟机下的I/O安全隔离与高性能表现。

操作系统兼容性

联瑞LRNV9349-8I拥有极其广泛的操作系统兼容性，免驱设计（需系统自带NVMe驱动），原生支持主流的服务器及桌面操作系统：

• Microsoft Windows：全系列（含Server系列及桌面版）。
• Linux发行版：RedHat Enterprise Linux、SUSE Linux Enterprise Server、CentOS等。
• 虚拟化平台：VMware ESXi、KVM。
• 其他系统：macOS、FreeBSD。

为什么选择LR-LINK？

深圳市联瑞电子有限公司（LR-LINK）深耕高速网络与存储互连解决方案十余年，是专业的服务器配件供应商。LRNV9349-8I代表了联瑞对品质与性能的极致追求：严格筛选工业级元器件，出厂前经过全量级高速信号完整性测试与72小时老化测试。我们提供2年质保与一对一资深工程师技术支持，拥有深圳龙岗的标准化工厂，全力保障数据中心配套复杂环境下的长期稳定运行。选择联瑞，即是选择从硅晶到成品的一站式高品质服务守护。
