PCIe 3.0 x8转内置2口SFF-8643+外置2口SFF-8644 NVMe扩展卡

产品描述

LRNV9324-2E2I 支持2个SFF-8643+2个SFF-8644接口，支持服务器外接NVMe扩展存储柜、或其他PCIe信号的外部集群设备；并提供两个内置口接NVMe硬盘，提升速率 。 通过PLX芯片拆分成四个通道，不需要主板支持拆分功能。适用于以主机为中心以及点对点的通信模式，可配置用于各种图形应用程序。

产品特性

操作系统支持

产品概述

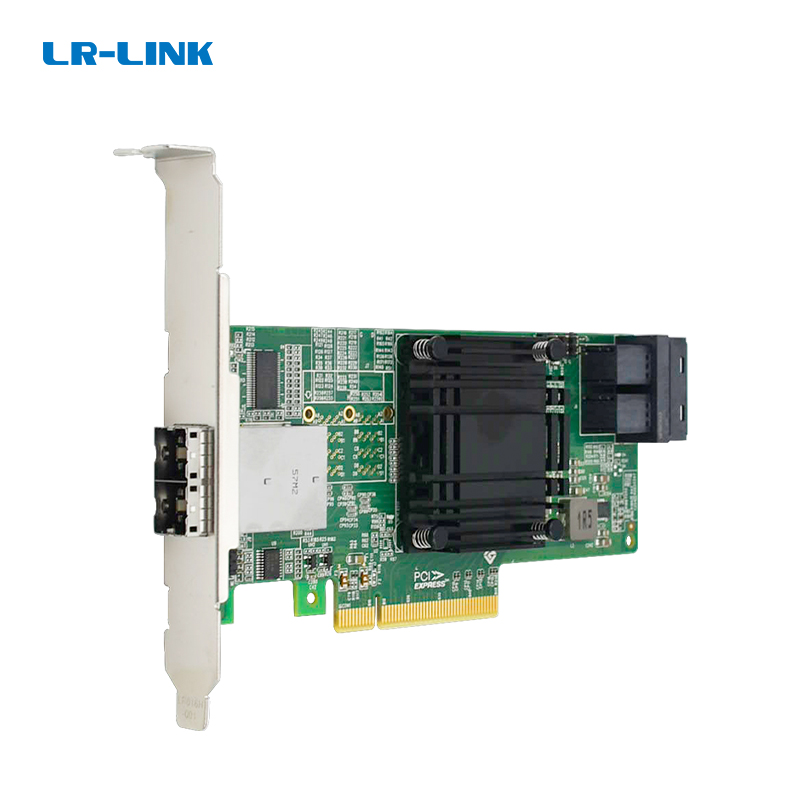

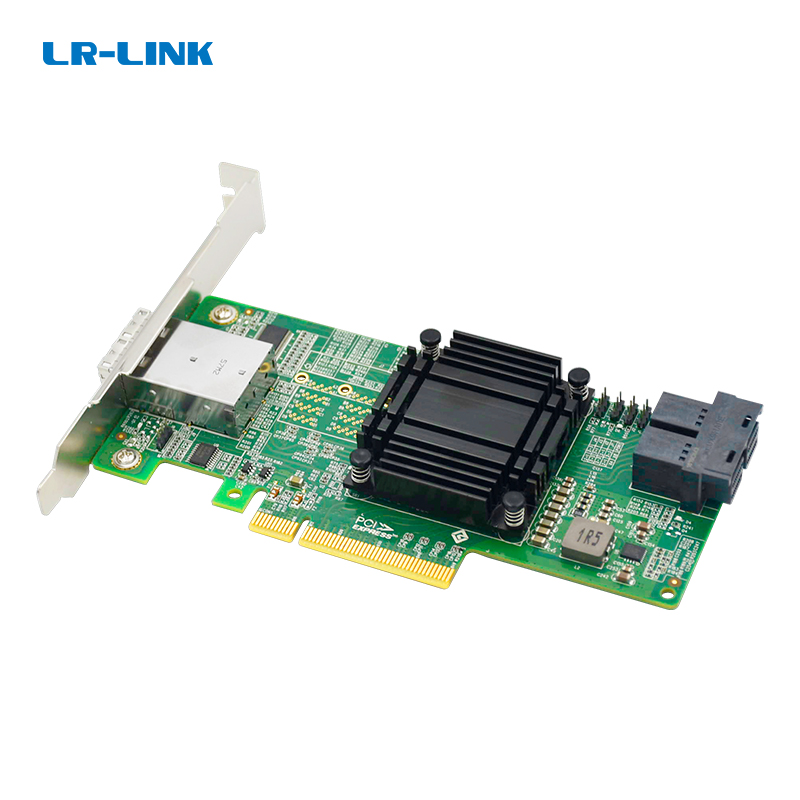

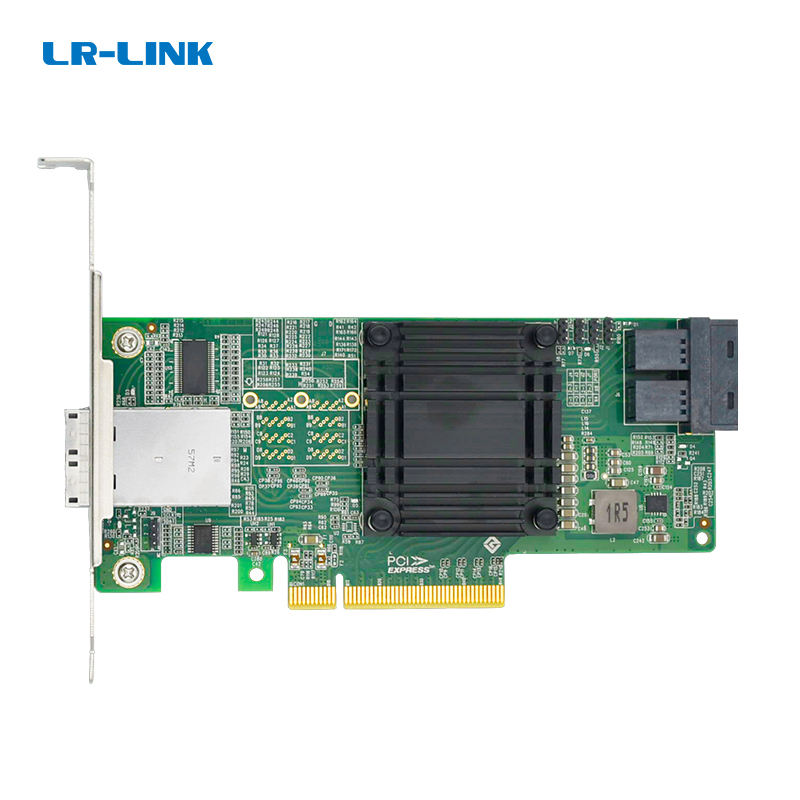

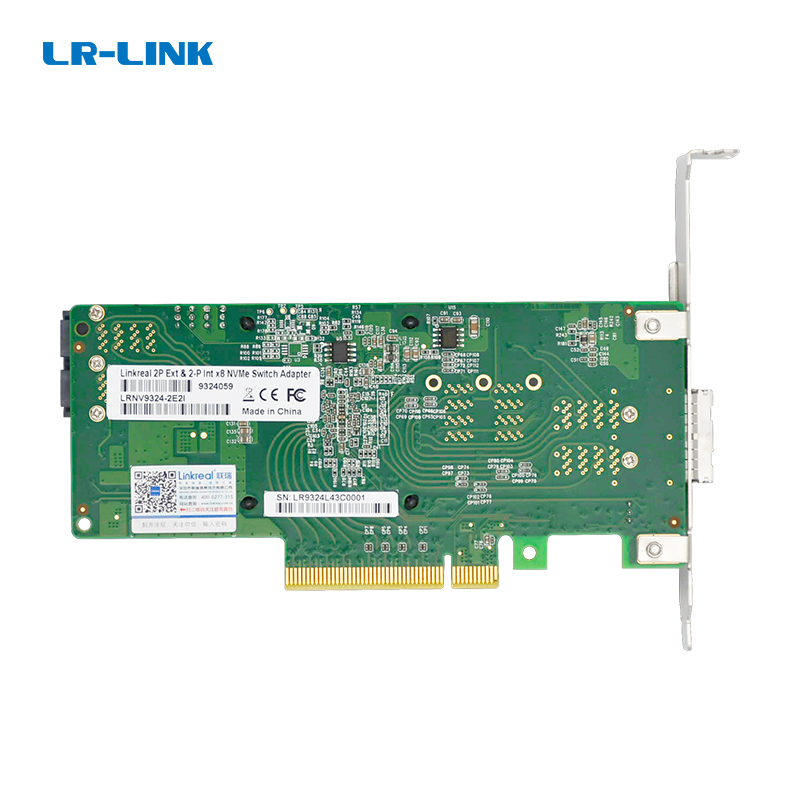

LR-LINK LRNV9324-2E2I 是一款专为服务器与工作站设计的PCIe 3.0 x8 NVMe扩展卡，提供2个内置SFF-8643接口和2个外置SFF-8644接口。基于Broadcom PLX8725 PCIe Gen3交换芯片，它将主板的单一x8通道智能拆分为四个独立的下行通道，彻底摆脱对主板BIOS拆分功能的依赖。无论是需要为服务器内部增添高性能U.2 NVMe SSD，还是需要外接标准PCIe协议的磁盘扩展柜、GPU加速设备或集群互联设备，LRNV9324-2E2I都能提供全线速、低延迟的数据通路。

核心优势

• 无需主板拆分：内置PLX PCIe交换芯片，即使主板不支持通道拆分，也能轻松扩展出多个独立NVMe设备，大幅降低用户升级成本。
• 内外兼备，灵活扩展：2个内置SFF-8643接口可直连U.2 NVMe SSD，实现服务器内部闪存加速；2个外置SFF-8644接口可连接外部PCIe存储机柜或异构集群设备，构建弹性存储架构。
• 全线速无阻塞：无阻断转换结构，所有端口均能获得完整的PCIe 3.0带宽，确保在高并发、大吞吐场景下性能稳定如一。
• 广泛兼容：兼容PCIe 3.0与2.0规范，支持Windows、Linux、VMware、macOS及FreeBSD等主流操作系统，适配各类服务器平台。
• 工业级可靠性：通过严苛的可靠性、可用性及可维护性验证，支持0°C至70°C工作温度、15%至90%相对湿度，满足数据中心7×24小时不间断运行要求。

产品特性

• PCI Express Base Specification 3.0 ，向下兼容PCIe 2.0
• 通过PLX8725芯片实现x8转4个独立端口，无需主板拆分
• 每个端口支持八个流量等级（Traffic Class），保证QoS
• 支持访问控制服务（ACS），增强设备隔离与直接转发
• 符合PCI电源管理规格R1.2，实现高效能耗管理
• 支持Microsoft Windows、Linux发行版（RedHat、SUSE）、VMware ESXi、macOS及FreeBSD
• 外置SFF-8644可直接输出标准PCIe信号，适配各类PCIe外连设备
• 内置SFF-8643可通过转接线缆连接U.2 NVMe SSD (SFF-8639)

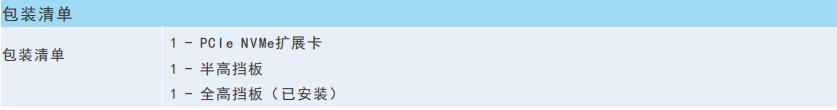

• 附带半高与全高两种挡板，适应1U、2U、塔式等不同机箱
• 全新设计无阻塞交换结构，保证全线速转发

应用场景

LRNV9324-2E2I 可在多种数据中心、云计算、AI服务器与高性能计算场景中发挥关键作用。以下为其典型连接拓扑示意图：

在AI训练服务器中，通过内置端口挂载多块U.2 NVMe SSD作为本地缓存，可显著加速数据集读取；同时通过外置端口扩展GPU集群或共享存储柜，实现计算与存储资源池化。在软件定义存储（SDS）或超融合架构中，它可为节点赋予更多高速直连存储，无需更换主板即可完成扩容。对于备份与灾难恢复，外接端口可将高速备份目标延伸至独立的PCIe柜体，实现高效的数据保护。

兼容性

• 主机接口：PCI Express x8 物理插槽，兼容x16插槽，支持PCIe 3.0及2.0信号
• 设备兼容：通过SFF-8643连接U.2 NVMe SSD (SFF-8639)，通过SFF-8644连接标准PCIe协议的外置存储柜或加速设备
• 操作系统：Microsoft Windows 10/11、Windows Server；Linux RedHat、SUSE、Ubuntu等；VMware ESXi 6.x/7.x/8.x；macOS；FreeBSD
• 平台兼容：Intel Xeon Scalable / Core 系列平台，AMD EPYC / Ryzen 系列平台，Arm服务器平台

品牌实力

深圳市联瑞电子有限公司（品牌：LR-LINK / Linkreal）成立于2006年，是一家专注于网卡、硬盘扩展卡、I/O扩展卡及物联网关研发、生产与销售的国家级高新技术企业。公司下设研发创新中心及制造中心，配备全套高低温、ESD、浪涌、振动等可靠性实验设备与近50台高性能测试平台，严格遵循ISO9001质量管理体系，对产品进行全生命周期品质管控。旗下产品线涵盖USB卡、NVMe扩展卡、阵列卡、工业自动化网卡、图像采集卡、服务器网卡、网络安全网卡及国产化网卡等，广泛应用于云计算、云存储、人工智能、工业物联网、智慧教育、网络安全等前沿领域。联瑞始终以“推动科技创新、振兴民族品牌”为使命，致力于为全球客户提供值得信赖的互连解决方案。

产品概述

LRNV9324-2E2I是由LR-LINK精心打造的一款专业级NVMe扩展卡，专为数据中心、云计算和高性能计算（HPC）环境下的苛刻存储需求而设计。本卡采用PCI Express 3.0 x8主机接口，提供高带宽上行通道，并配备了2个内置SFF-8643接口与2个外置SFF-8644接口。通过集成业界领先的PLX8725 PCIe交换芯片，该扩展卡能够智能地将PCIe通道拆分为四个独立端口，完全摆脱了对主板bifurcation（拆分）功能的依赖，极大提升了系统兼容性与部署灵活性。无论是连接高性能NVMe U.2固态硬盘，还是外接大容量存储机柜，LRNV9324-2E2I都能为您构建高速、可扩展且稳定的存储架构。

核心优势

• 灵活的内外混合接口：板载2个SFF-8643（内置）和2个SFF-8644（外置）接口，一卡两用。内置口通过线缆可转为标准U.2接口，轻松接入NVMe SSD；外置口专为连接外部存储柜或PCIe设备设计，实现服务器内外存储的统一管理与扩展。
• 免主板拆分设计：板载PLX8725智能PCIe 3.0交换芯片，完全无需主板BIOS支持PCIe Bifurcation即可识别所有端口，解决了因主板平台限制而无法使用多盘位NVMe扩展的难题。
• 全线速非阻塞架构：采用无阻断转换结构设计，确保四个下游端口均能提供全线速的数据处理能力，在多任务并发及大数据吞吐场景下杜绝性能瓶颈，确保传输延迟最低化。
• 工业级设计与广泛兼容：严格遵循PCIe 3.0基础规范并向下兼容2.0标准，经过大量主流服务器主板及操作系统的兼容性测试，具备企业级可靠性、可用性与可维护性（RAS）。
• 极致的存储扩展能力：完美适配U.2 NVMe固态硬盘，利用NVMe协议的低延迟、高IOPS特性，显著加速数据库、虚拟化及AI训练等应用的数据访问速度。

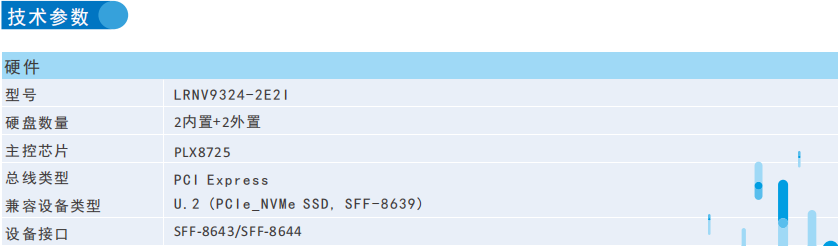

技术特性

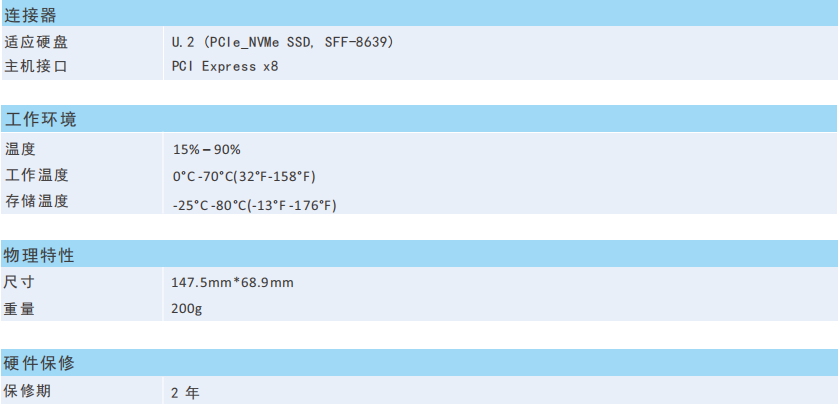

LRNV9324-2E2I基于先进的PCIe交换架构，每个端口均支持八个流量等级（Traffic Class），为复杂的QoS策略提供硬件基础。它支持先进的访问控制服务（ACS），确保数据传输的高安全性。在电源管理方面，该卡严格符合PCI电源管理规格R1.2，并兼容Microsoft Vista及更高版本操作系统的节能机制。其物理尺寸紧凑（147.5mm*68.9mm），随卡附赠全高与半高挡板，完美适配2U/4U机架式服务器及塔式工作站。

典型应用场景

高性能存储池构建：利用内置SFF-8643接口转接多个U.2 NVMe SSD，轻松组建高速RAID阵列，为数据库服务器、虚拟化平台提供百万级IOPS支持。

外部存储柜直连：通过SFF-8644接口直连外部NVMe JBOD或存储柜，实现计算与存储分离架构，便于数据中心实现存储资源的动态分配、快速扩容与热插拔维护。

AI与深度学习服务器：借助PCIe 3.0高吞吐量和NVMe协议的低延迟特性，极速供给GPU服务器所需的庞大数据集，显著缩短AI模型训练周期，适用于智能语音、图像识别等图形加速应用。

点对点高速数据通讯：基于PCIe协议的外置端口允许两台主机之间进行点对点高速互连，可用于搭建超低延迟的集群通信或特定工控数据采集系统。

操作系统兼容性

LRNV9324-2E2I具备卓越的平台适配能力，广泛支持市面主流操作系统：

• Windows 平台：兼容Windows Server 2012 R2及更高版本，支持Windows 10/11等桌面系统。
• Linux 平台：完美适配RedHat、SUSE、CentOS、Ubuntu、Debian及其衍生版本。
• 虚拟化与专项系统：提供对VMware vSphere/ESXi、FreeBSD、macOS的底层驱动支持，确保在混合架构云平台中稳定运行。

为什么选择LR-LINK？

深圳市联瑞电子有限公司（LR-LINK）成立于2006年，是一家深耕网卡与I/O扩展产品领域的高新技术企业。我们拥有自主的研发创新与生产制造中心，建立了涵盖高低温、ESD、浪涌、跌落等严苛测试的可靠性实验室。从芯片级选型到成品交付，LR-LINK严格遵循ISO9001质量管理体系，确保每一片LRNV9324-2E2I出厂前都经过全面的信号完整性及长时间满负载老化测试。选择LR-LINK，您收获的不仅是顶尖性能的硬件产品，更有两年质保服务与专业的技术支持团队作为坚实后盾，助力您在人工智能、云计算等前沿领域的数字化征程中稳健前行。
