2口 SFF-8654 转2个PCIe x16插槽转接卡(2*X8信号)

产品概述

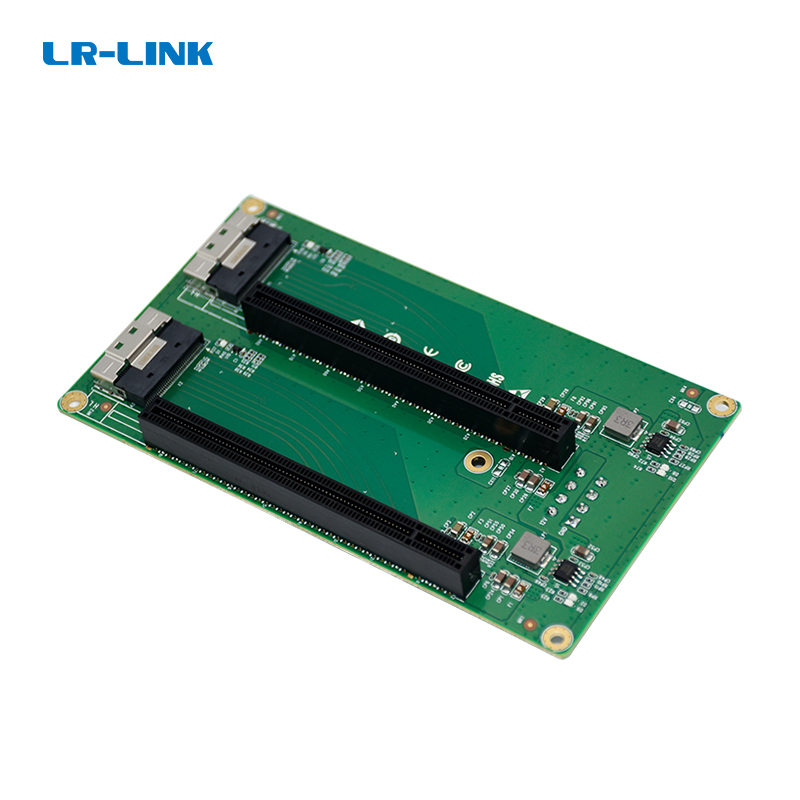

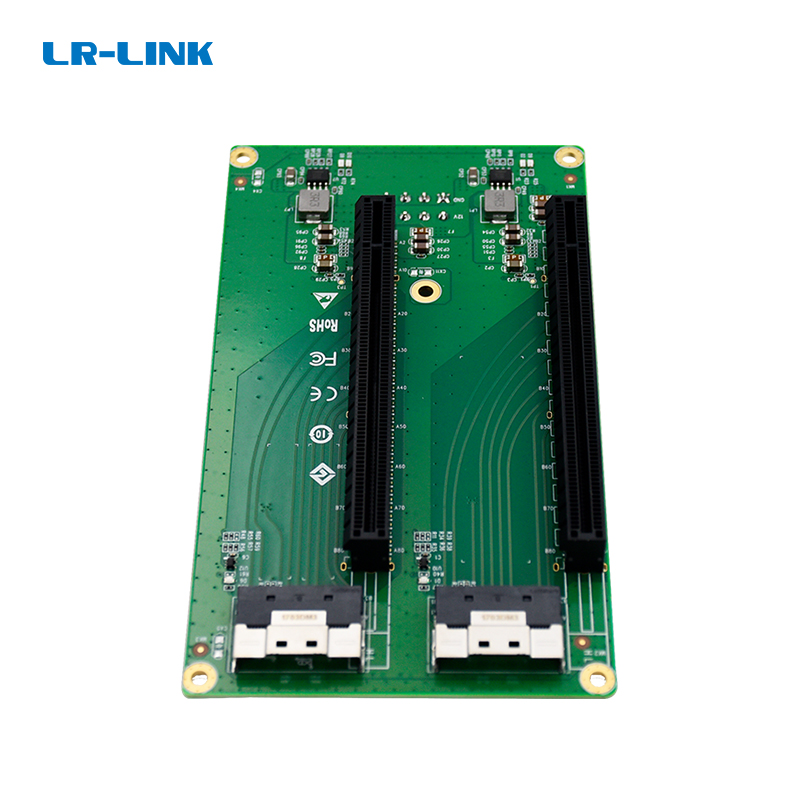

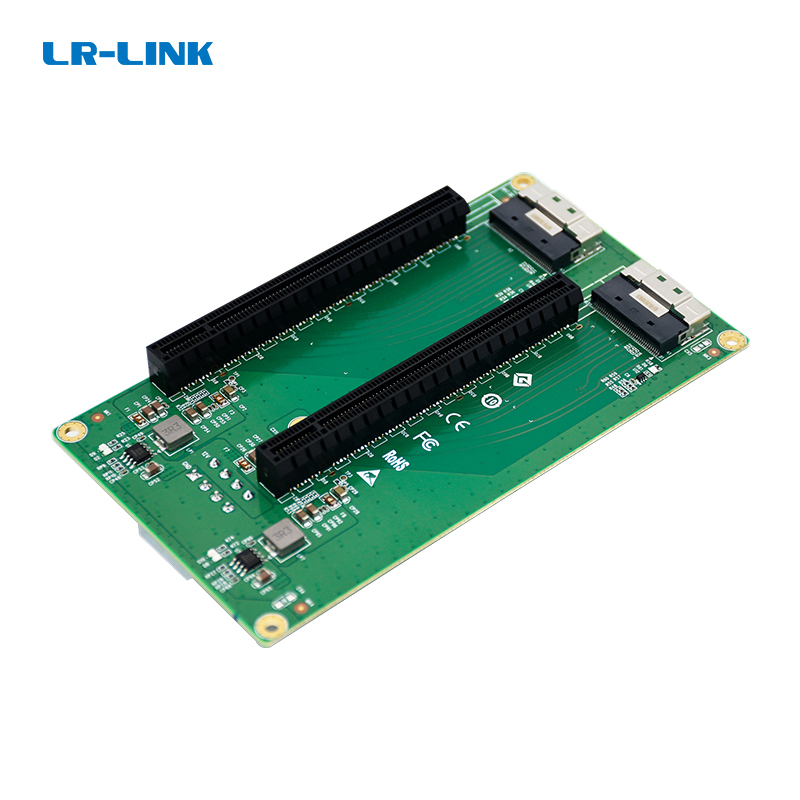

LR-LINK联瑞LRFCF922-X8是一款专为服务器和终端设备设计的2端口SlimSAS(SFF-8654)至2插槽PCIe 4.0 X8转换器扩展卡。该产品通过两块SFF-8654(74Pin, PCIe 4.0 x8)接入PCIe协议，实现两个PCIe x16插槽的扩展，每个插槽提供x8信号带宽。通过单个PCIe x16信号即可支持更多PCIe设备，为服务器和终端的灵活扩展提供高效、稳定的硬件解决方案。

核心优势

• 双插槽灵活扩展：通过2个SFF-8654接口扩展出2个PCIe x16物理插槽，每插槽x8信号带宽，满足多设备扩展需求。
• PCIe 4.0高速传输：支持PCIe 4.0协议，提供高带宽低延迟的数据传输性能，充分发挥高速设备潜能。

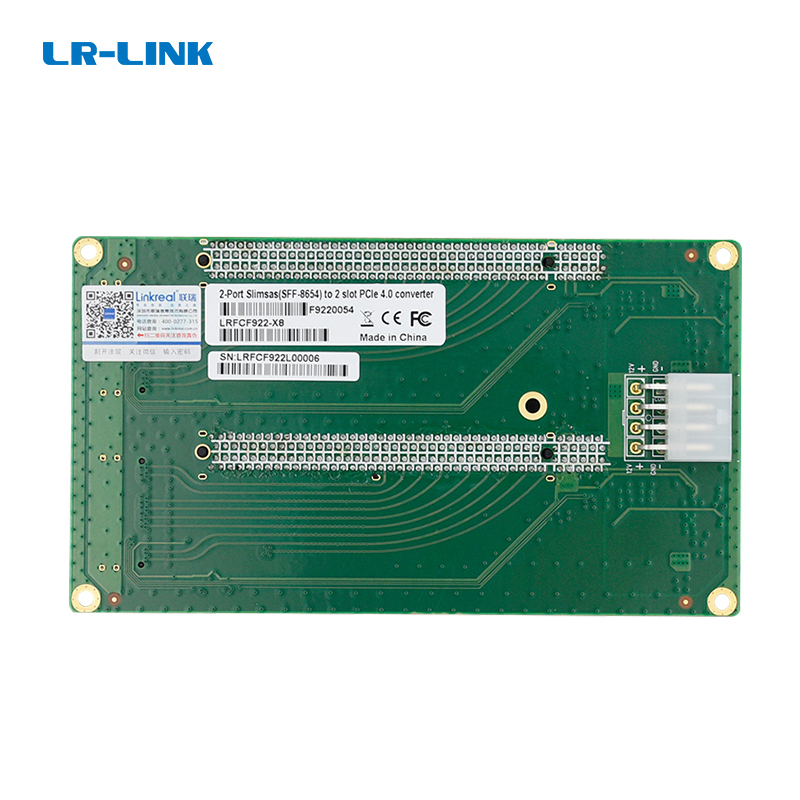

• 稳定电源输出：自带标准8PIN电源插座，为扩展设备提供稳定电力供应，确保高负载运行可靠性。
• 紧凑PCB设计：80×142mm紧凑尺寸设计，适配主流服务器机箱空间，安装便捷。
• 广泛兼容性：兼容主流服务器平台和操作系统，支持灵活搭建多种PCIe设备扩展方案。
• 工业级品质：工作温度0°C至70°C，通过FCC、CE、ROHS等多项认证，品质可靠。

技术特性

LRFCF922-X8采用PCIe 4.0 x16总线接口，通过2个Slim-SAS HD 4i插座连接器(SFF-8654)接入PCIe协议信号，实现2个PCIe x16插槽的扩展输出，每个插槽具备x8信号带宽。产品配备1个标准8针电源连接器，确保扩展设备获得稳定充足的电力供应。PCB尺寸为80×142×1.6mm，结构紧凑，适配标准服务器机箱。工作温度范围0°C至70°C，存储温度-25°C至80°C，湿度适应范围15%-90%，满足数据中心和工业环境的严苛要求。产品设计支持灵活搭建，可广泛应用于服务器和终端设备的PCIe设备扩展场景。

典型应用场景

操作系统兼容性

LRFCF922-X8作为PCIe硬件扩展转换卡，无需额外驱动即可工作，兼容主流操作系统平台，包括：Windows Server 2016/2019/2022、Linux（Ubuntu、CentOS、RedHat、Debian等主流发行版）、VMware ESXi、FreeBSD等。产品采用标准PCIe协议和SFF-8654接口规范，可无缝集成到各类服务器和终端设备中，满足不同操作系统环境下的扩展需求。

为什么选择LR-LINK

联瑞科技有限公司成立于2006年，是一家专注于以太网卡、存储扩展卡、物联网网关研发、生产、销售及服务的国家高新技术企业。旗下拥有"Linkreal"和"LR-LINK"两大品牌，产品范围涵盖USB卡、I/O扩展卡、NVMe卡、串口卡、物联网网关、工业自动化网卡、图像采集卡、服务器网卡、网络安全网卡、国产网卡等，始终致力于为全球客户提供专业的数据传输及网络安全硬件整体解决方案。公司拥有18年研发经验，设立专业实验室，引进高低温老化、ESD测试、浪涌测试等多台先进设备，产品均通过FCC、CE、ROHS等认证。LR-LINK提供3年质保和免费技术支持服务，全球客户可享受专业的技术咨询与售后保障。

产品尺寸图

PCB尺寸：80mm × 142mm × 1.6mm（长×宽×厚）
