LRFCF921 2口SFF-8654 8I转PCIe x16插槽转接卡 (2-Port SFF

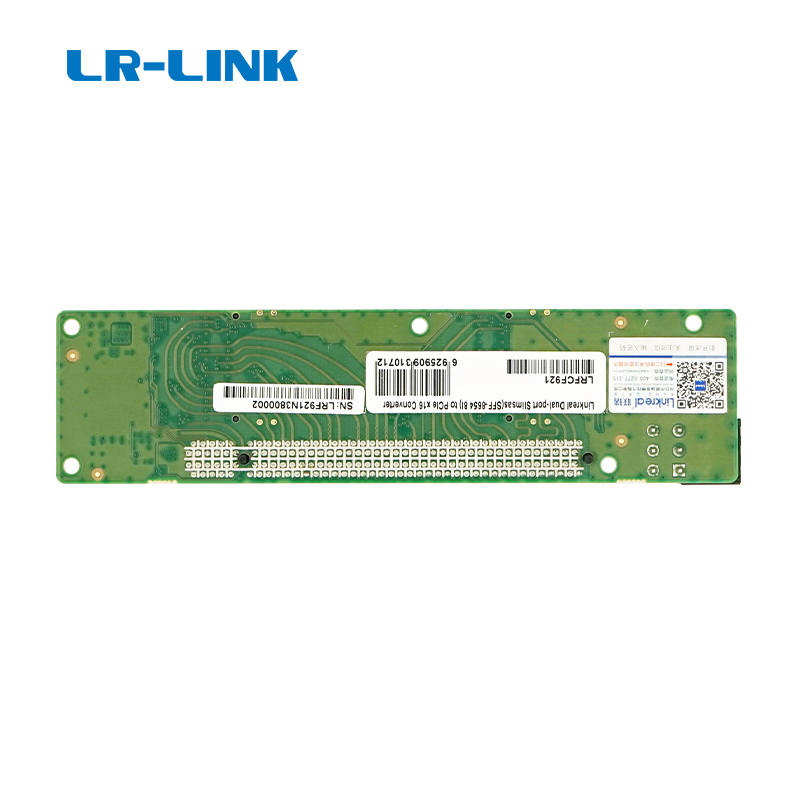

LRFCF921是一款SlimSAS（SFF-8654 8I）转PCIe x16插槽转接卡，它可以通过插入带有2个SFF-8654连接器的PCIe协议的扩展卡，实现扩展出一个PCIe x16插槽。从而提供更大的带宽和更快的传输速度。它可方便地连接显卡、加速卡等设备，提升计算效率。

产品特性：

Ÿ 主PCle连接器：2个SlimSAS 8i插座连接器(SFF-8654)

Ÿ 辅助 PCle 连接器：PCle x16 插槽，支持单槽x16信号

Ÿ 电源接口: ATX 2x3 GPU电源接口，12V

产品概述

LRFCF921 是联瑞（LR-LINK）推出的一款双口 SlimSAS 8i (SFF-8654) 转 PCIe x16 插槽转接卡。该产品可将主板或RAID/HBA卡上的两个 SFF-8654 8i PCIe 接口，转换扩展出一个标准的 PCIe x16 4.0 扩展插槽，专为在服务器、工作站等空间受限的平台中接入高性能GPU、AI加速卡、FPGA或高速NVMe存储设备而设计。借助板载 ATX 2×3 GPU 辅助供电接口，能够为扩展卡提供稳定充足的12V功率输入，确保大功率设备在峰值计算时零降频、零中断。

核心优势

• PCIe 4.0 高带宽互联：支持PCIe Gen4 x16信号，提供高达256GT/s的传输速率，充分释放现代GPU与加速卡的互联潜能，大幅降低数据交换延迟。
• 双8i接口聚合扩展：采用两个SFF-8654 8i插座汇聚PCIe通道，灵活适配服务器主板上的SlimSAS资源，无需改动硬件即可获得标准x16插槽。
• GPU强劲供电设计：板载ATX 2×3 12V供电接口，直接从系统电源取电，可稳定为300W以上等级的显卡或加速模块供电，消除PCIe插槽供电不足的瓶颈。
• 紧凑耐用的工业级布局：PCB尺寸仅37mm×145mm×1.6mm，加厚镀金触点，支持0℃至80℃宽温工作范围，适配密集的1U/2U服务器与恶劣机房环境。
• 纯硬件信号转接：无需加载任何驱动或固件，完全操作系统透明，即插即用，兼容Windows、Linux、VMware、FreeBSD等所有主流系统，部署零门槛。
• 多重认证品质保障：产品通过FCC、CE、ROHS等国际认证，并经过联瑞实验室高低温老化、ESD、浪涌等严苛测试，7×24小时运行稳定可靠。

技术特性

LRFCF921基于PCI Express 4.0规范，不对信号进行任何拆分或桥接，仅通过高品质阻抗匹配走线将两个SFF-8654 8i连接器对应的PCIe通道直接扇出至PCIe x16插槽。这种直通式设计最大限度地保留了信号完整性，支持Resizable BAR、ACS等现代GPU特性，并向后兼容PCIe 3.0/2.0设备。电源回路中集成多重滤波与过流保护，ATX 2×3接口可为扩展卡提供最高150W（12V）辅助供电，与PCIe插槽合计可驱动超过300W的加速卡。此外，卡体上预留安装孔位，便于在机箱内进行固定。

典型应用场景

• AI训练/推理服务器：在GPU服务器内部空间有限的情况下，通过SlimSAS线缆将主板PCIe资源引出，灵活安装多块大功率GPU/NPU加速卡，构建高密度AI算力集群。
• 云计算/虚拟化节点：帮助云服务器快速扩展物理GPU资源，实现GPU直通（Pass-through）或vGPU划分，满足图形渲染、桌面虚拟化（VDI）等高负载需求。
• 高性能存储扩展：在存储服务器中，使用该转接卡接入NVMe SSD扩展卡、100G/200G智能网卡，以实现超低延迟的数据存取与高速网络卸载。
• 工业自动化与边缘计算：在紧凑的工控机或边缘服务器中，通过SFF-8654转接引入图像采集卡、FPGA加速卡，用于机器视觉、实时推理等工业场景。

典型架构示意图：

LRFCF921通过两根SlimSAS线缆将主板PCIe 4.0信号无损转接至标准x16插槽，用于安装大功率GPU或加速卡

操作系统兼容性

LRFCF921为纯硬件转接卡，不依赖任何芯片组驱动，因此具备全平台操作系统透明兼容的特性。已验证支持的环境包括：

• Microsoft Windows 10/11、Windows Server 2016/2019/2022
• Linux 内核 3.10 及以上版本（RHEL、CentOS、Ubuntu、Debian、SUSE等）
• VMware ESXi 6.5及以上
• FreeBSD 11及以上、Citrix XenServer
• 国产操作系统（麒麟、统信UOS等）

无论在哪种系统下，扩展卡上的GPU、加速卡或网卡均能直接被系统识别并加载对应驱动，无任何兼容性障碍。

为什么选择LR-LINK

深圳市联瑞电子有限公司（LR-LINK）自2006年成立以来，始终坚持自主研发与严格品控，拥有专业的硬件设计团队与CNAS级别测试实验室。每一片LRFCF921出厂前均经过高低温冲击、ESD静电防护、浪涌保护及48小时满负荷老化测试，确保在各种数据中心及工业环境中稳定工作。联瑞全线产品通过FCC、CE、ROHS等国际认证，并在全球范围内提供快速响应的技术支持与定制服务。选择LR-LINK，不仅是选择了一款高性能的服务器转接卡，更是选择了值得信赖的数据传输与网络安全硬件解决方案专家。
