机器视觉行业痛点解析与方案-LRES1042PT

机器视觉行业痛点深度解析与方案

LRES1042PT万兆网卡如何破解高速图像采集难题

      在工业4.0与智能制造浪潮推动下，机器视觉已成为质量检测、精密测量、机器人引导等应用场景的核心技术。然而，随着相机分辨率从百万像素跃升至千万甚至亿级像素，帧率从30fps提升至数百fps，数据传输瓶颈已成为制约视觉系统性能的关键痛点。

本文深度剖析机器视觉行业面临的五大核心痛点，并详细阐述LR-LINK LRES1042PT万兆网卡如何通过创新的硬件架构与巨型帧处理技术，为行业提供完整的解决方案。

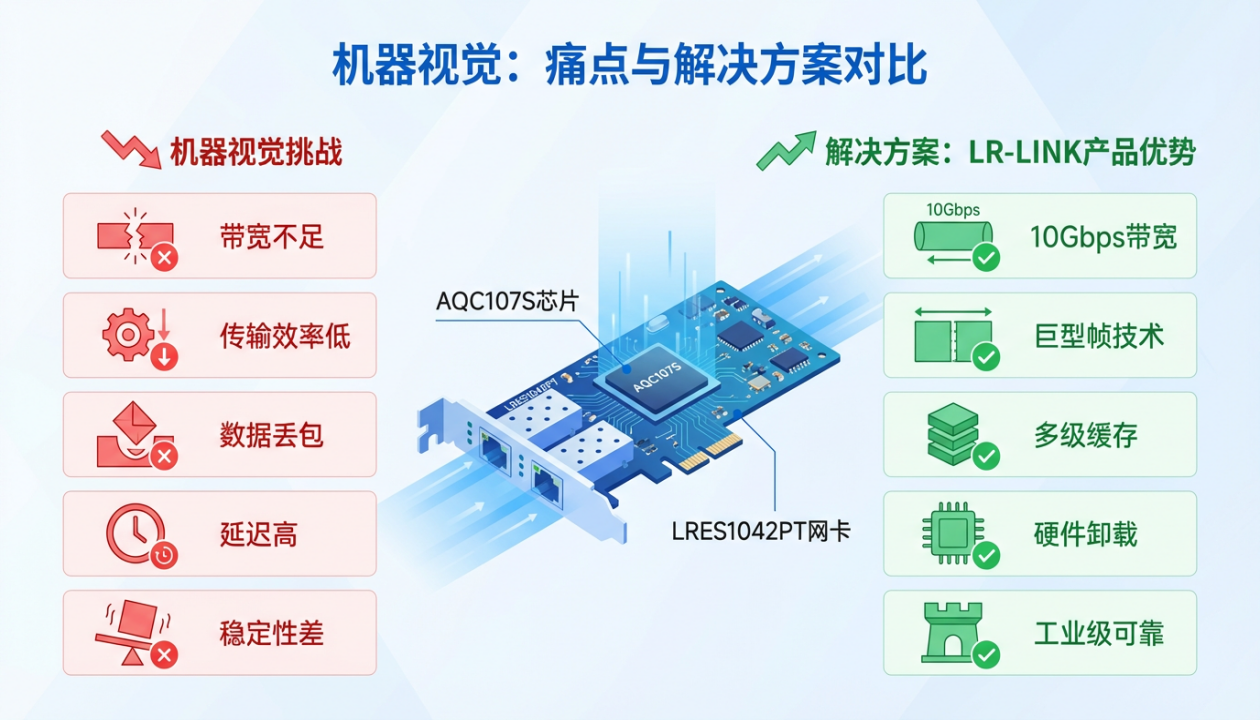

图1：机器视觉五大痛点与LRES1042PT解决方案对照

痛点一：带宽不足导致图像丢帧

问题描述

     传统千兆网卡（1GigE）的理论带宽为125MB/s，扣除协议开销后实际可用带宽约100MB/s。而一台1200万像素的10GigE工业相机，以60fps帧率、8bit位深运行时，所需带宽为720MB/s，远超千兆网卡的承载能力，导致严重的图像丢帧问题。

行业影响

• 检测漏判：关键缺陷因丢帧未被捕捉，导致次品流入市场

• 产线停机：视觉系统频繁报警，产线被迫停机调试

• 成本攀升：为规避丢帧而降低检测速度，产能下降30%以上

LRES1042PT解决方案

LRES1042PT双电口10G网卡提供10Gbps理论带宽（约1250MB/s实际可用），单端口即可满足多台高分辨率相机同时运行：

痛点二：巨型图像数据传输效率低下

问题描述

    标准以太网帧的MTU为1500字节，其中帧头开销约42字节（占比2.8%）。当传输高分辨率图像时，大量的小帧导致CPU中断风暴、协议开销巨大、延迟累积等问题。

效率对比

LRES1042PT解决方案

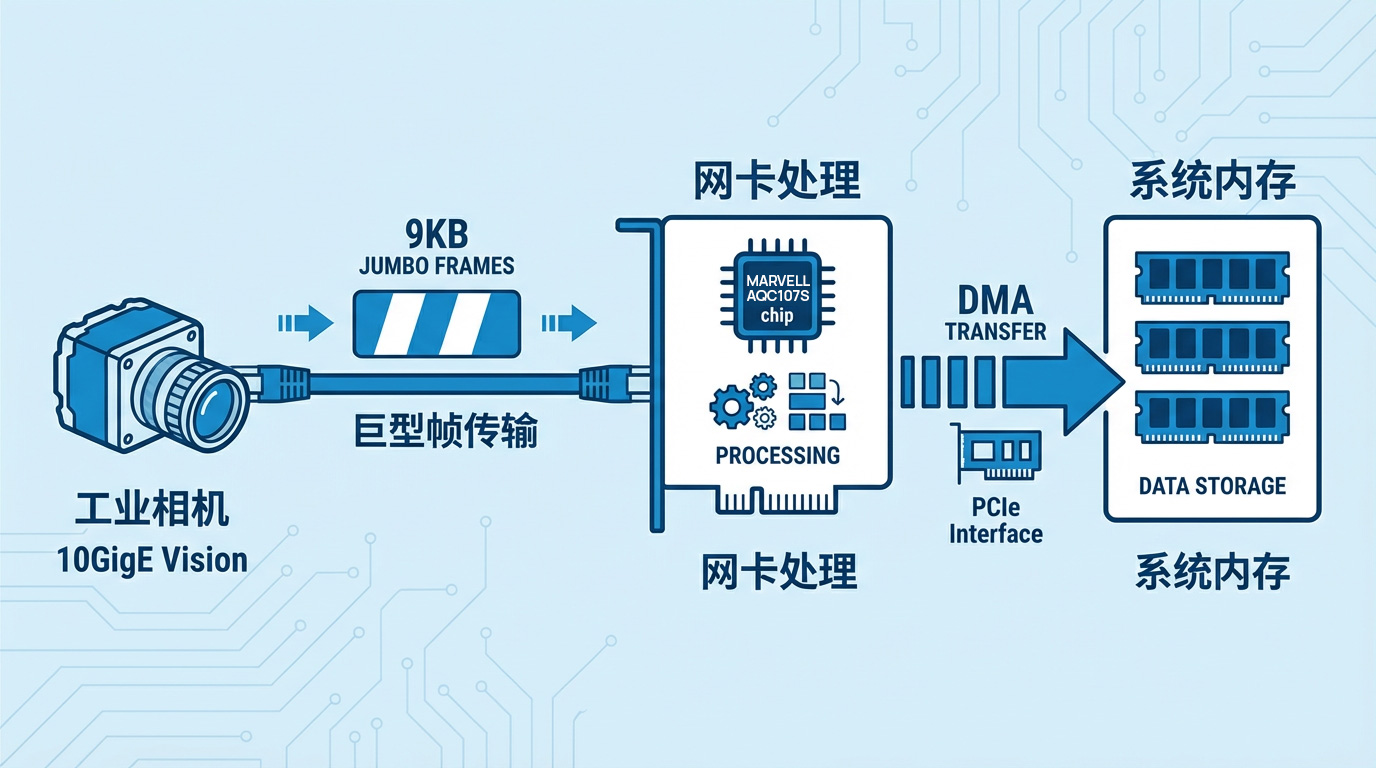

巨型帧（Jumbo Frame）技术将MTU扩展至9000字节，实现：

• 帧数减少：8219帧 → 1339帧（减少84%）

• 中断减少：CPU中断频率降低84%

• 开销降低：帧头占比从2.8%降至0.47%

• 吞吐提升：实测数据传输效率提升30%以上

痛点三：数据缓存不足导致突发丢包

问题描述

    工业视觉检测往往呈现突发式数据流特征：相机在触发瞬间产生大量连续数据，如果网卡接收缓冲区不足，将导致缓冲区溢出、GVSP丢包、图像损坏等问题。

LRES1042PT解决方案

    多级缓存架构确保突发数据流的可靠接收：

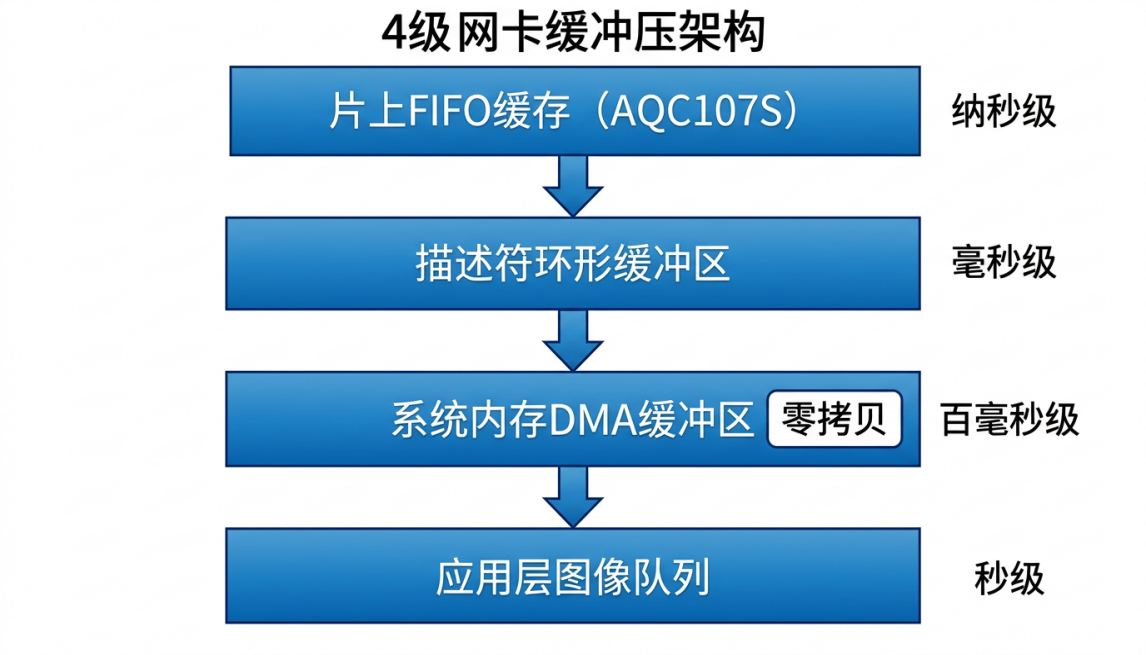

图2：LRES1042PT四级缓存架构设计

第一级：片上FIFO缓存 - AQC107S芯片内部，纳秒级响应

第二级：描述符环形缓冲区 - 4096描述符，毫秒级缓冲

第三级：系统内存DMA缓冲区 - 零拷贝直达应用内存

第四级：应用层图像队列 - 支持异步处理

痛点四：高延迟影响实时控制

问题描述

    在精密机器人引导、高速分拣等应用中，端到端延迟直接影响系统精度。传统方案中，仅网络传输延迟就可能达到数毫秒，对于高速运动物体，每毫秒延迟导致1mm位置偏差。

LRES1042PT解决方案

全链路低延迟优化：

痛点五：系统稳定性与兼容性差

问题描述

    机器视觉系统需要在恶劣工业环境下7×24小时连续运行，常见问题包括驱动兼容性、散热问题、电磁干扰、长期稳定性等。

LRES1042PT解决方案

硬件可靠性：Marvell AQC107S企业级主控，MTBF>100万小时；工业级元器件，-40°C~85°C宽温工作

软件兼容性：Windows/Linux/VMware全系列支持；主流视觉软件（Halcon、VisionPro、LabVIEW）认证

长期支持：联瑞原厂5年质保；驱动持续更新

ROI分析：投资回报计算

以一条中等规模视觉检测产线为例：

投资回报期：<3个月

结语：选择LRES1042PT，选择可靠

     机器视觉系统的性能不仅取决于相机与算法，更依赖于底层数据传输的可靠性。LR-LINK LRES1042PT万兆网卡凭借10Gbps高带宽、巨型帧技术、多级缓存、低延迟设计、工业级可靠性，已成为机器视觉行业的首选网卡解决方案。
