机器视觉时代：10G高速以太网卡如何破解工业检测数据传输瓶颈

    智能制造与工业4.0，机器视觉已成为工业自动化生产线的'智慧之眼'。然而，随着工业相机分辨率从百万像素跃升至千万像素级别，传统千兆网络已难以满足高速图像数据的实时传输需求。本文将深入探讨工业视觉检测中的网络传输痛点，以及LR-LINK LRES1053PT 10G四电口以太网卡如何为机器视觉系统提供高速稳定的数据通道。

一、工业机器视觉的市场痛点与挑战

1.1 高速图像采集的网络瓶颈

    在PCB检测、半导体封装、汽车零部件质检等高精度视觉检测场景中，工业相机需要以每秒数十帧甚至上百帧的速度采集高分辨率图像。以500万像素工业相机为例，单帧未压缩图像数据量约为15MB，当多相机同步采集时，传统千兆网卡（1Gbps）的带宽很快成为系统瓶颈。

    市场数据显示，超过60%的机器视觉系统存在不同程度的丢帧问题，其中网络带宽不足是首要原因。当多个GigE Vision相机同时工作时，网络拥塞导致的数据丢包会直接影响检测精度和生产效率。

1.2 多相机同步采集的带宽需求

    现代工业检测线通常部署4-8台工业相机进行多角度、全方位检测。以4台1000万像素相机为例，在10fps采集帧率下，所需理论带宽为：

4台相机 × 30MB/帧 × 10fps = 9.6Gbps

    这一数据已接近千兆网络的物理极限，而10G以太网技术可提供充足的带宽余量，确保多相机系统的稳定运行。

图1：工业机器视觉检测系统应用场景

二、LRES1053PT：专为机器视觉设计的10G高速网卡

2.1 产品核心特性

    LRES1053PT是深圳市联瑞电子有限公司基于Aquantia AQtion AQC113主控方案开发的一款PCIe 3.0 x8四电口10G以太网卡。该产品针对工业自动化和机器视觉应用场景进行了深度优化：

• 四端口10Gbps高速传输：单卡提供4个10G RJ45端口，总带宽达40Gbps，可连接4台10GigE工业相机

• 多速率自适应：支持10M/100M/1G/2.5G/5G/10Gbps六种速率，兼容各类工业相机

• 巨型帧支持：最大支持16KB巨型帧（Jumbo Frames），降低CPU开销，提升传输效率

• PXE与UEFI支持：支持网络启动和无盘工作站部署，简化系统维护

• IEEE 1588 PTP精确时间协议：实现多相机纳秒级同步采集

2.2 系统架构优势

    LRES1053PT采用PCIe 3.0 x8接口设计，理论带宽达64Gbps，为4端口10G网络提供充足的PCIe带宽余量。相比传统PCIe x4方案，x8接口可有效避免PCIe层面的带宽瓶颈，确保高速网络数据的顺畅传输。

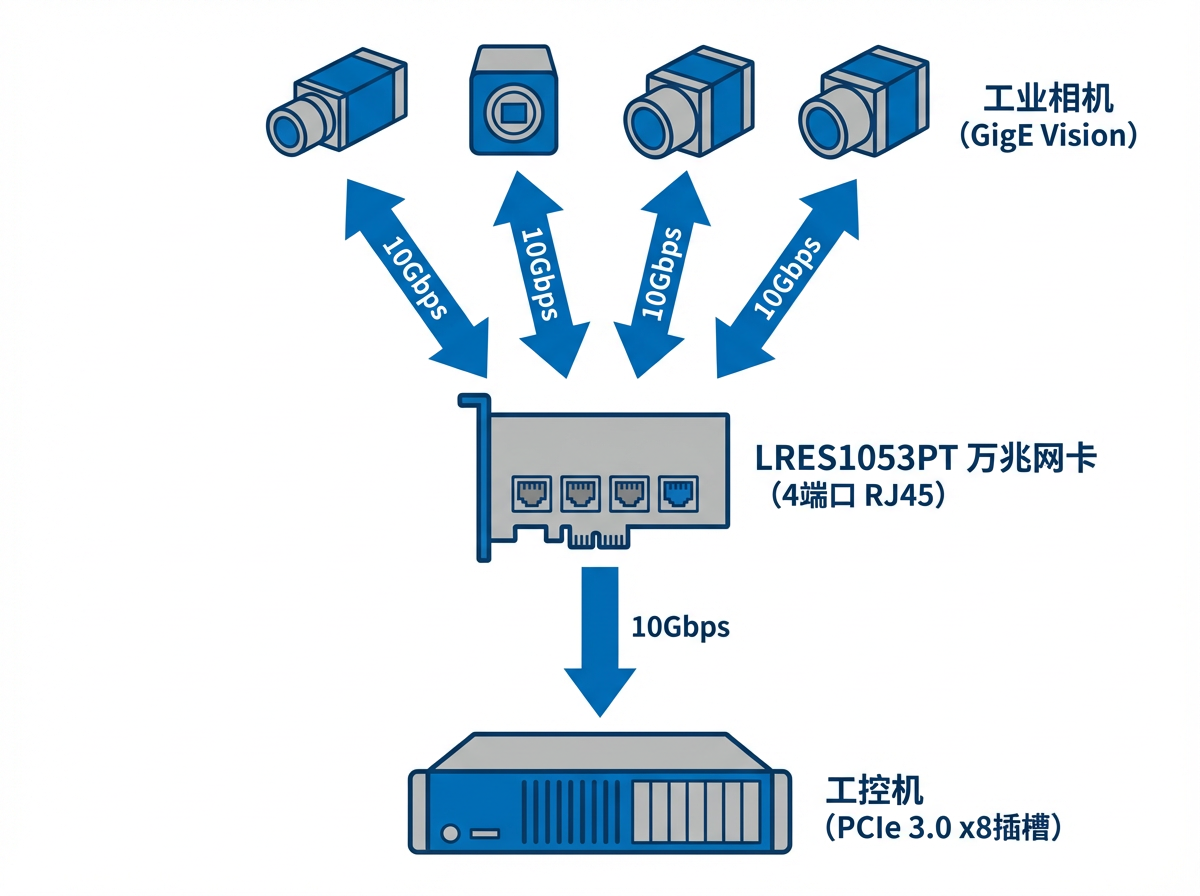

图2：LRES1053PT机器视觉系统架构图

三、应用场景与解决方案

3.1 PCB线路板视觉检测

    在PCB AOI（自动光学检测）系统中，需要部署多台高分辨率相机对线路板进行缺陷检测。LRES1053PT的4端口设计可直连4台10GigE相机，每路独立10Gbps带宽确保图像数据实时传输，避免传统共享带宽方案中的数据拥塞问题。

3.2 半导体晶圆检测

    半导体晶圆检测对图像分辨率和传输稳定性要求极高。LRES1053PT支持IEEE 1588 PTP协议，可实现多台相机的精确同步采集，确保晶圆表面缺陷检测的准确性。同时，16KB巨型帧支持可降低CPU中断频率，提升系统整体处理效率。

3.3 汽车零件在线检测

    汽车零部件生产线环境复杂，对网络设备的稳定性要求严苛。LRES1053PT采用工业级设计，工作温度范围0°C至50°C，支持铜缆连接，抗干扰能力强，适合工厂车间环境部署。

四、技术规格与兼容性

    LRES1053PT具备出色的系统兼容性，支持主流操作系统：

• Windows平台：Windows 10/11、Windows Server 2022

• Linux平台：RHEL/CentOS 7.3-8.3、Ubuntu 16.04-20.04

• 国产操作系统：统信UOS、麒麟OS、中科方德

• 实时系统：支持多种实时Linux内核版本

五、结语

    随着工业相机分辨率持续提升和机器视觉应用场景不断拓展，10G以太网已成为工业自动化网络基础设施的必然选择。LR-LINK LRES1053PT 10G四电口以太网卡凭借其高带宽、低延迟、强兼容的特点，为机器视觉系统提供了可靠的数据传输解决方案，助力制造企业实现智能化转型升级。
