产品概述

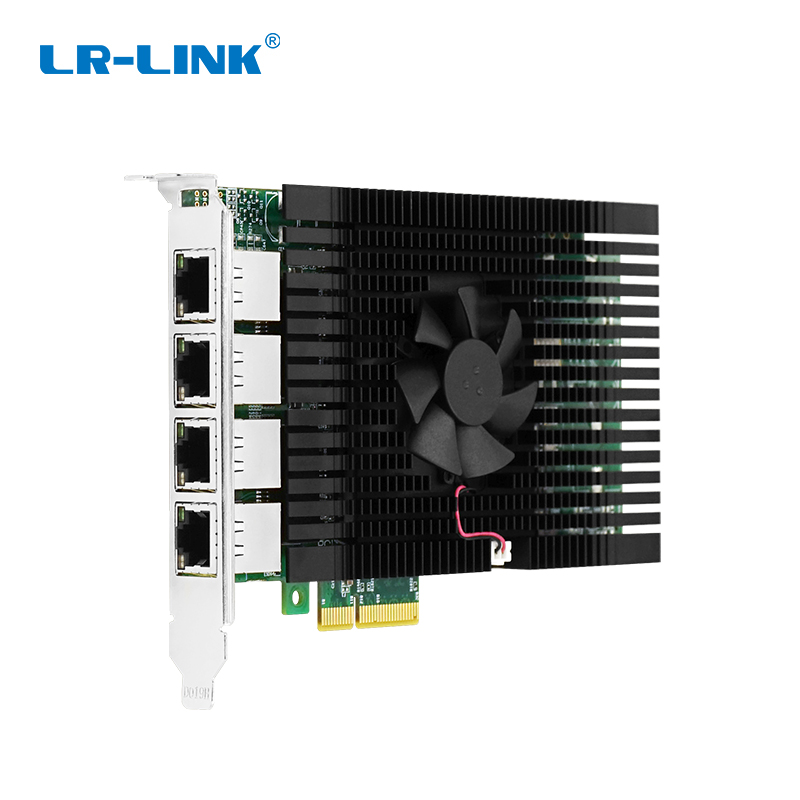

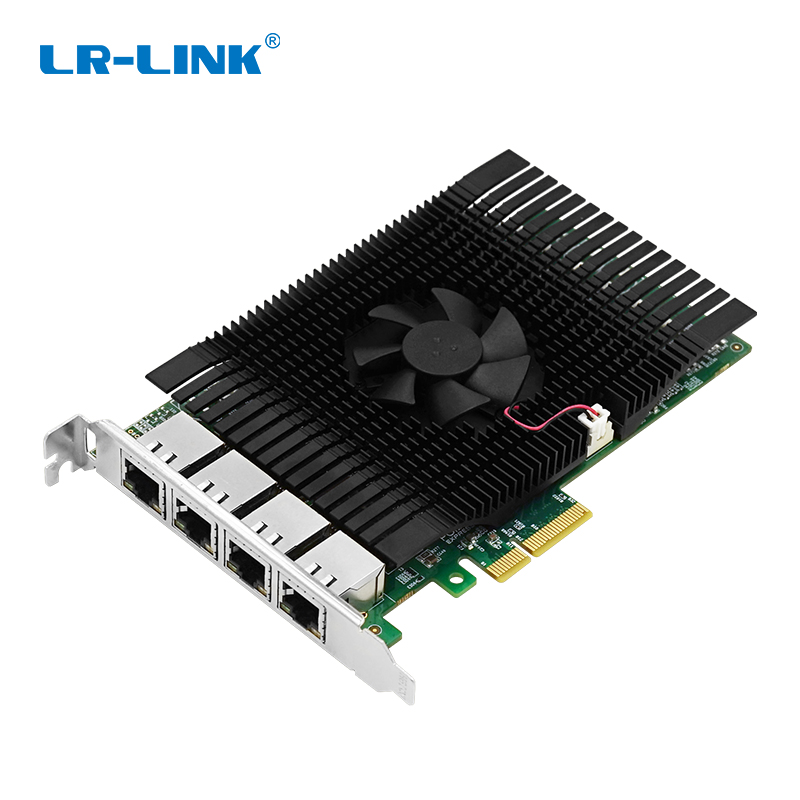

LRES2344PT是深圳市联瑞电子有限公司（LR-LINK联瑞）基于Marvell AQC114主控方案自主研发的一款PCIe3.0 x4四电口5G以太网图像采集卡。产品支持5G/2.5G/1G/100M/10Mbps多速率自适应，可同时连接四台5GigE工业相机，专为工业视觉检测、机器视觉及高速数据传输场景打造，以卓越的传输性能和稳定可靠的运行表现，为工业智能制造提供强有力的网络连接保障。

核心优势

• 四端口5G高速采集：基于Marvell AQC114主控，单卡可同时连接四台5GigE工业相机，满足多相机视觉检测系统的高带宽需求。
• 多速率自适应：支持5G/2.5G/1G/100M/10Mbps五种速率自动协商，兼容现有网络基础设施，平滑升级无需更换布线。
• PCIe3.0 x4高速总线：兼容PCIe x16插槽，提供充足的数据传输带宽，确保多端口并发传输不拥堵。
• 低延迟高吞吐：在数据传输、网络带宽、平均传输延迟、实际小包传输率等关键指标上表现卓越，满足工业视觉实时性要求。
• 巨帧支持16Kbytes：有效提升大块数据传输效率，降低CPU占用率，优化整体系统性能。
• 工业级可靠性：工作温度-10°C至60°C，适应严苛工业环境，保障7×24小时稳定运行。

技术特性

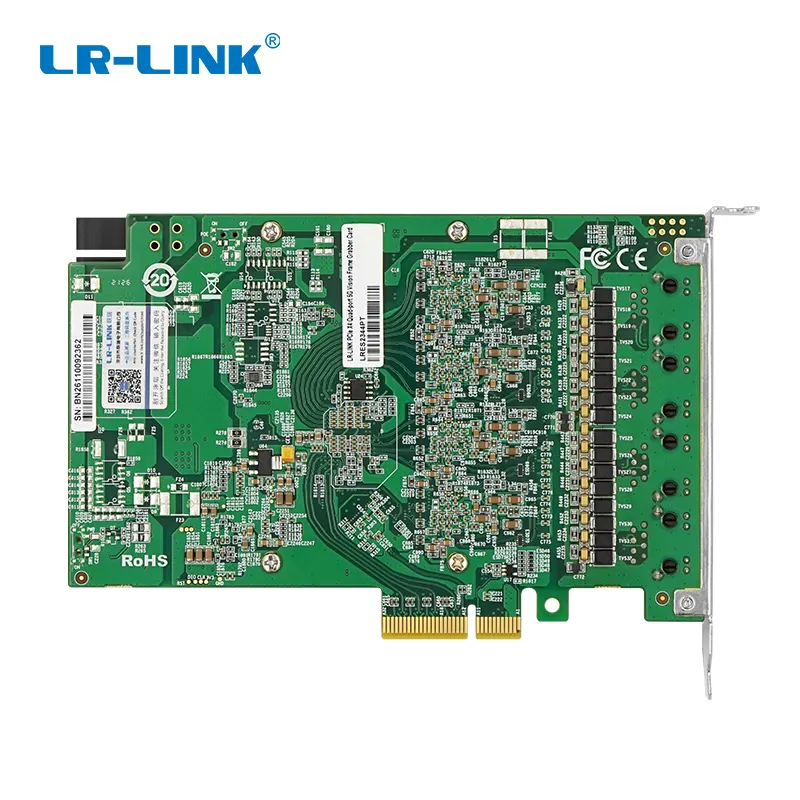

LRES2344PT采用Marvell AQC114主控制器，支持IEEE 802.3bz/ab/u等网络标准协议，集成IEEE 802.1Q VLAN、IEEE 802.3x流量控制及IEEE 802.3az节能以太网功能。产品采用标准FHHL半高半长外形设计，配备高挡板与矮挡板，适配不同尺寸的工业计算机机箱。PCB尺寸104.4×156.7mm，功耗17.3W（Max），散热设计经过优化，确保在狭小空间内也能稳定运行。LED指示灯可清晰显示链路状态与活动状态，便于运维人员快速诊断网络状况。

典型应用场景

操作系统兼容性

LRES2344PT支持多种主流操作系统及国产化操作系统，包括：Windows、Windows Server、RHEL/CentOS、Ubuntu、Deepin、Kylin OS、Open Kylin OS、NewStart OS、UOS、Yiming OS、Fusion OS、Fangde Server OS、OpenEuler等，可满足不同行业用户的部署需求。

为什么选择LR-LINK

深圳市联瑞电子有限公司（LR-LINK联瑞）成立于2006年，是一家拥有18年研发经验的国家级高新技术企业，专注于工业计算机及嵌入式配件产品的研发与制造。公司产品远销全球100多个国家和地区，广泛应用于工业自动化、机器视觉、边缘计算、物联网等领域。LR-LINK联瑞提供3年质保和免费技术支持服务，以卓越的产品品质和完善的售后体系赢得了全球客户的信赖。

产品尺寸图

PCB尺寸：104.4mm × 156.7mm（长×宽），采用标准FHHL半高半长外形设计。包装尺寸：250mm × 170mm × 32mm。产品附带高挡板（已安装）和矮挡板各一个，适配不同机箱规格。
