产品概述

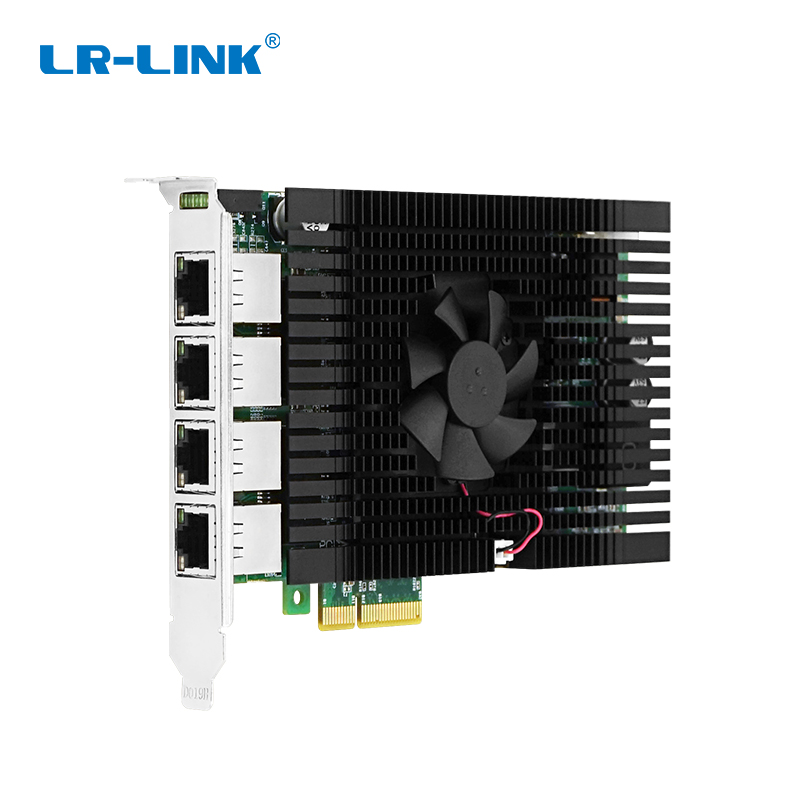

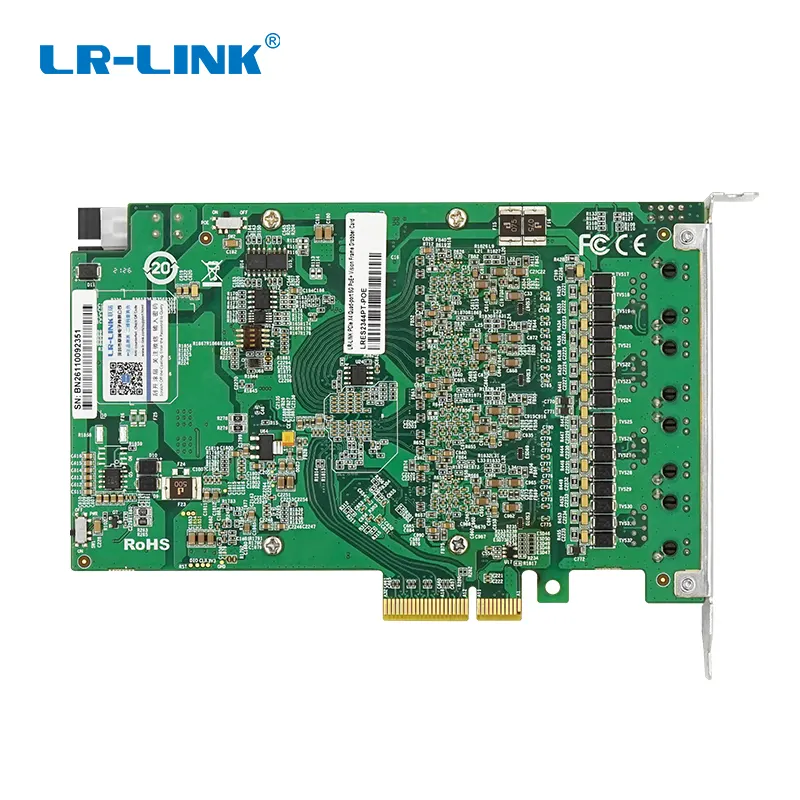

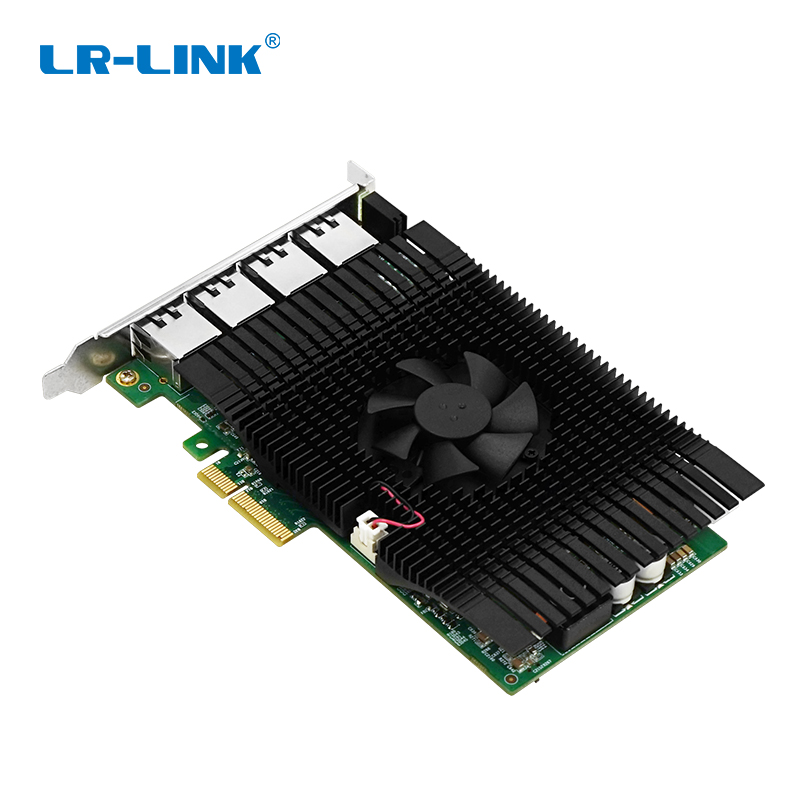

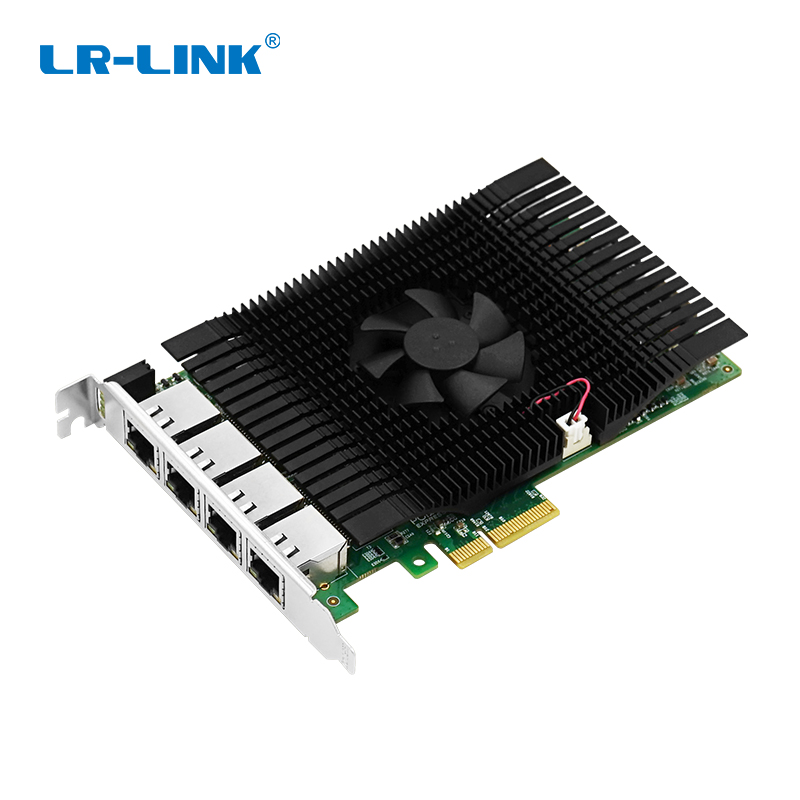

LR-LINK联瑞LRES2344PT-POE是一款基于Marvell AQC114主控制器自主研发的PCIe 3.0 x4四电口5G PoE+以太网图像采集卡。产品支持IEEE 802.3at PoE+标准，单端口最高可提供30W PoE+输出，整卡总供电功率高达90W，可直接为工业相机、监控摄像机、传感器等前端受电设备提供稳定的以太网供电与高速数据传输。该产品以高带宽、集中供电、高稳定性为核心价值，是机器视觉与工业自动化领域理想的网络接入方案。

核心优势

• 90W总PoE供电：四端口PoE+输出总功率高达90W，单端口最高30W，满足多台工业相机或监控设备同时供电需求。
• 5Gbps高速传输：支持5G/2.5G/1G/100M/10Mbps多速率自适应，满足高分辨率工业相机大数据量实时传输。
• 可恢复电子保险丝：每个PoE端口均采用可恢复电子保险丝保护机制，具备短路及故障恢复保护功能，确保系统稳定运行。
• PoE软件管理工具：提供实时PoE状态监控和PoE控制开关，降低维护成本，提升运维效率。
• 8KV静电防护：高达±8KV ESD防护与±4KV浪涌保护，适应工业现场复杂电磁环境。
• 16KB巨型帧：支持最大16Kbytes巨型帧，提升大数据包传输效率，降低CPU占用。

技术特性

LRES2344PT-POE采用Marvell AQC114主控芯片，基于PCIe 3.0 x4总线架构，理论带宽可达32Gbps，充分释放5G网络性能。产品支持IEEE 802.3bz/802.3an/802.3az/802.3af/802.3at/802.3bt等多项网络协议标准，具备完善的协议兼容性。散热设计方面，产品采用全高半长（FHHL）外形尺寸，配备高效散热片，可在-10°C至60°C宽温环境下稳定运行。此外，产品支持硬件开关控制PoE电源开启/关闭，并配合软件管理工具实现精细化电源管理，适用于对供电可靠性要求极高的工业应用场景。

典型应用场景

操作系统兼容性

LRES2344PT-POE支持Windows、Windows Server、RHEL/CentOS、Ubuntu、Deepin、Kylin OS、Open Kylin OS、NewStart OS、UOS、Yiming OS、Fusion OS、Fangde Server OS、OpenEuler等主流操作系统，可满足不同行业用户的部署需求。

为什么选择LR-LINK

深圳市联瑞电子有限公司（LR-LINK）成立于2006年，是一家专注于以太网卡、工业智能网络通信设备研发、生产、销售与服务为一体的国家级高新技术企业。公司拥有超过18年的行业研发经验，产品远销全球100多个国家和地区，广泛应用于工业自动化、机器视觉、数据中心、企业网络等领域。LR-LINK提供3年质保和免费技术支持服务，致力于为全球客户提供高品质、高可靠性的网络连接解决方案。

产品尺寸图

PCB尺寸：104.4mm × 156.7mm（宽×长），全高半长（FHHL）外形规格。包装尺寸：250mm × 170mm × 32mm。
