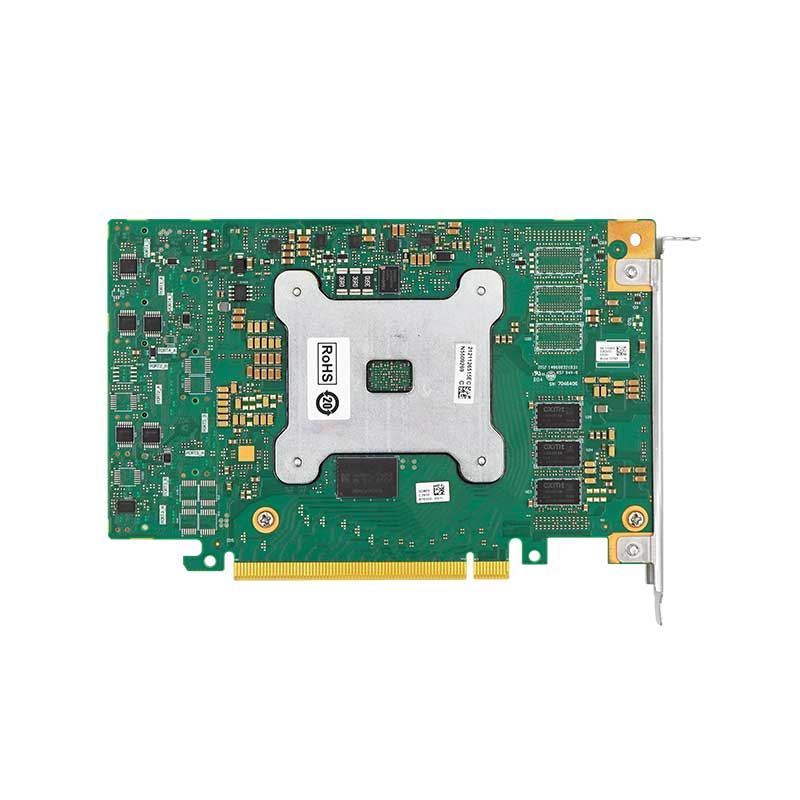

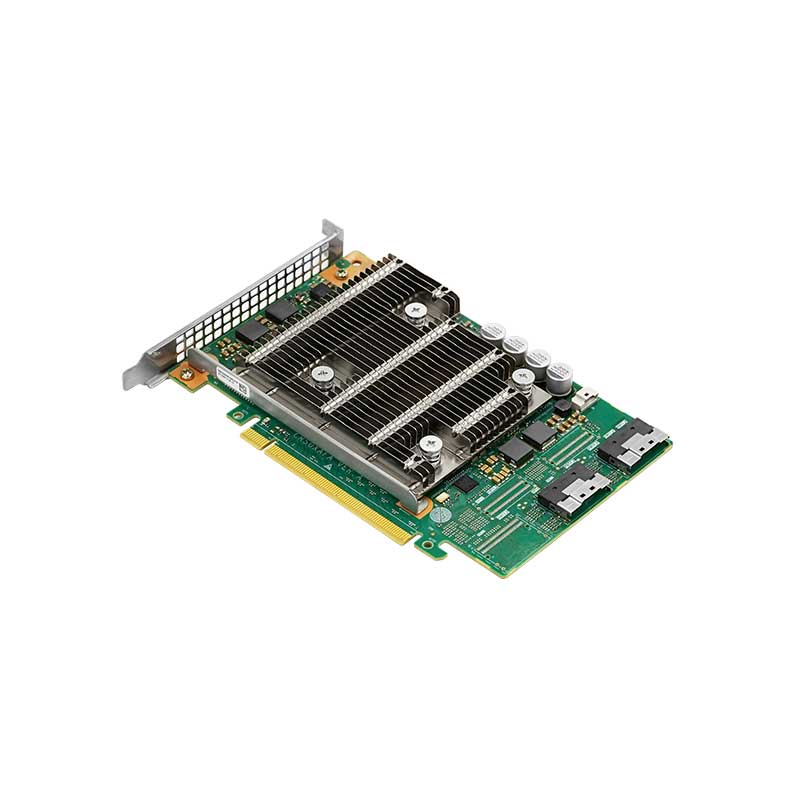

SP686C-M-16i4G

全国产化SAS/SATA阵列卡 | 16盘位RAID卡 | 自主可控·12Gb/s高性能存储方案

产品标签: 硬件RAID卡   国产化阵列卡   RAID卡   阵列卡   服务器RAID卡   企业级RAID卡   全国产RAID卡

SP686C-M-16i4G‌ 是联瑞电子代理华为 HUAWEI 完全自主研发的国产化SAS/SATA阵列卡,通过信创产业认证,支持PCIe4.0×8接口与12Gb/s高速传输。具备RAID 0/1/5/6/10/50/60多级数据保护,内置掉电保护与写洞保护技术,专为信创国产化服务器、数据中心及存储扩容场景设计,提供高可靠、自主可控的存储解决方案。 ‌核心优势:‌ ‌国产化‌:全链路自主设计,核心芯片与固件自主研发; ‌高性能‌:12Gb/s SAS接口,16盘位热插拔,支持多硬盘并发读写; ‌数据安全‌:RAID冗余+SMART扫描+硬盘漫游,保障企业级数据完整性。

选型与免费借样采购与价格咨询

想要获得更多产品信息,请致电: 4000-588-108

  • 产品描述
  • 产品规格
  • 订购信息
  • 驱动下载
  • 文档下载
  • 固件下载

联瑞SP686C-M系列全国产企业级硬件RAID卡:为关键数据存储构筑高性能、高可靠的自主基石

存储系统的可靠性与性能,直接决定着企业核心业务的连续性与效率。随着数据量的爆炸式增长和国产化替代的深入推进,市场对高性能、高可靠且符合信创要求的硬件RAID卡需求日益迫切。

联瑞电子推出的SP686C-M系列PCIe RAID卡,正是为解决这一痛点而生。该系列产品采用成熟的国产主控方案,不仅提供完备的企业级RAID卡功能,更以硬件加速确保数据安全与存取效率,是构建稳健数据存储基石的关键组件。

面向不同规模存储需求的专业解决方案

SP686C-M系列阵列卡是联瑞电子基于国产化战略打造的高性能存储控制产品线。全系列支持PCIe 4.0 x8高速主机接口,提供强大的数据处理带宽,并能通过多通道的12Gb/s SAS接口,连接和管理大量SATA或SAS硬盘。

该系列主要包含三款型号,以满足从常规服务器到高密度存储服务器的不同需求:

SP686C-M-16i 2G/4G: 标准密度型号,通过2个SFF-8654 Slimline连接器,直连支持最多16块 SAS或SATA硬盘。其核心差异在于板载缓存容量(2GB或4GB),更大的缓存能显著提升随机写入性能和数据保护能力。

SP686C-M-40i 2G: 高密度型号,通过额外的连接器,将直连支持能力大幅提升至40块硬盘,专为需要构建大规模、高性能存储池的服务器或JBOD扩展柜设计。

这三款产品共同构成了一个从基础到高阶的完整服务器RAID卡解决方案矩阵。

为何它是真正的企业级硬件RAID卡

作为一款硬件RAID卡,SP686C-M系列的核心价值在于其将RAID计算任务从主机CPU完全卸载到专用芯片上,从而释放系统资源,并提供不依赖于操作系统的、独立的数据保护层。

完备的RAID级别与数据保护

该系列卡支持业界主流的RAID 0, 1, 5, 6, 10, 50, 60,以及直通(JBOD)模式。特别是对RAID 5/6的支持,能够在保障存储空间利用率的同时,提供单盘或双盘故障的容错能力,是平衡性能、容量与安全的经典选择。此外,其掉电保护(可选配电池或超级电容模块)和写洞保护功能,确保了在意外断电时缓存中的数据不会丢失,维护了阵列的完整性与一致性。

硬件加速与智能管理

卡载的专用处理器和读写高速缓存,可大幅加速数据读写,尤其是对于随机小I/O操作密集的应用(如数据库、虚拟化)。配合预拷贝、一致性校验、磁盘热备份等高级数据巡检与修复功能,能够主动预警硬盘潜在故障,并在硬盘完全失效前迁移数据,实现“防患于未然”。

高可用性与易维护设计

支持硬盘热插拔和硬盘漫游,允许管理员在不关机的情况下更换故障硬盘,且硬盘在同类控制器间移动时,其RAID配置信息可被自动识别,极大简化了维护工作。外部配置导入功能则便于快速恢复或迁移阵列设置。

应用示例:驱动关键业务稳定运行

企业数据库与虚拟化平台

对于运行Oracle、SQL Server等数据库或VMware、Hyper-V虚拟化平台的服务器,存储的IOPS和延迟至关重要。SP686C-M系列SAS RAID卡能通过多硬盘条带化(RAID 10/5)提升吞吐,并利用大容量缓存吸收写操作,保障交易处理与虚拟机运行的流畅稳定。其数据保护机制确保了核心业务数据的安全。

高性能文件与视频存储服务器

在媒体编辑、科研计算等场景中,需要高速存取大型连续文件。通过配置RAID 0或RAID 50/60,该系列阵列卡能够聚合多个硬盘的带宽,提供极高的顺序读写速度,满足4K/8K视频流实时编辑或大规模数据集分析的需求。

安防监控与流媒体存储

视频监控系统要求存储设备7x24小时持续稳定写入。RAID 5/6配置在提供必要冗余的同时,保持了较高的存储利用率。卡的稳定性和硬盘管理功能,降低了大型监控阵列的运维风险。

信创环境下的存储整合

在国产化替代进程中,许多项目需要将存储整合到符合信创要求的服务器中。SP686C-M系列作为一款国产化RAID卡乃至全国产阵列卡(取决于具体供应链),兼容主流国产操作系统与平台,能够无缝融入信创RAID卡解决方案,为党政、金融等关键领域的存储基础设施提供安全、可控的核心部件。

选型指南:如何匹配您的需求

面对16i与40i、2G与4G缓存的选项,您可以依据以下原则进行选择:


考量维度

SP686C-M-16i (2G/4G)

SP686C-M-40i (2G)

选型建议

连接规模

最多16 块硬盘

最多40 块硬盘

16i 适用于大多数1U/2U 标准服务器内置硬盘扩展;40i 专为高密度存储服务器或需连接多台 JBOD 扩展柜的 企业级 场景设计。

缓存容量

2GB 或4GB

2GB

对于写密集型负载(如数据库日志、虚拟化),4GB 缓存 能带来更显著的性能提升和数据保护增强。若预算允许,4G 版本是更优选择。

核心场景

通用服务器、数据库服务器、虚拟化主机

大型存储服务器、视频存储、归档系统

根据服务器机箱的盘位数量和未来扩容计划选择。40i 型号为存储密度和容量扩展提供了极大灵活性。

共性优势

PCIe 4.0 x8 带宽、 全 RAID 支持、 硬件加速、 掉电保护、 国产化兼容

全系列共享企业级可靠性与高性能基因,是传统软件 RAID 或老旧 SATA RAID 卡 的完美升级替代。

总结

当存储警报灯因一块硬盘故障亮起时,得益于硬件RAID卡的预拷贝机制,热备盘已悄然启动数据同步,业务系统波澜不惊。当服务器因更新需重启时,掉电保护模块守护着缓存中最后一批数据,确保阵列万无一失。

联瑞SP686C-M系列PCIe RAID卡的意义,不仅在于提供了硬盘的集合管理,更在于它作为数据通道上的“智能交警”与“安全卫士”,通过纯粹的硬件之力,将不可预测的存储风险转化为可管理、可恢复的标准化流程。

在数据即资产的今天,选择一块可靠的企业级RAID卡,就是为企业的数字基石购买了一份至关重要的保险。SP686C-M系列,正是这份保障在国产化时代的坚实承载体。

技术描述与实际功能一致,应用示例为场景模拟,仅供参考

了解更多:www.lr-link.com.cn  服务支持:service@lr-link.com  电话:4000-588-108


技术规格

型号

SP686C-M-16i 4G

上行主机接 口

PCIe4.0 x 8

下行存储接 口

12Gb/s SAS ,6Gb/s SATA

最大设备数(直连)

SAS/SATA: 16

连接器

2 x 8 SFF-8654Slimline

阵列级别

0 ,1 ,5 ,6 ,10 ,50 ,60 ,裸盘模式

支持的操作系统

Linux













功能

*支持 RAID 0/ 1/5/6/ 10/50/60

*  裸盘模式

*  读写高速缓存

*  初始化 *  重构

*  预拷贝 *   回拷

*  一致性校验

*  磁盘热备份

*  容量扩展

*  数据擦除

*  硬盘巡检

*  硬盘漫游

*  外部配置导入

*  掉电保护

*  写洞保护

* SMART 扫描

*  硬盘热插拔

 工作参数

运行温度

5°C - 55°C

运行湿度

5°C ~ 95%(无冷凝)

储存温度

-40°C - 65°C

储存湿度

5°C ~ 95%(无冷凝)

工作电压

+12V ,+3.3V


物理尺寸

尺寸(长高)

167.65mm x 111.15mm
