LRXP8510-X3ATL(101G)

10G SFP+ 多模（单模）以太网光纤传输模块

Name: 10G SFP+ 多模（单模）以太网光纤传输模块
Brand: LR-LINK
SKU: LRXP8510-X3ATL(101G)
Availability: InStock

产品标签: 双速率1G10G多模SFP＋模块

LRXP8510-X3ATL(10/1G)(T1) SFP+ 光收发模块基于10G以太网 IEEE 802.3ae 标准和 SFF-8431 标准，为 10G 以太网应用提供快速可靠的接口。该产品通过 2 线串行总线实现数字诊断功能，符合SFF-8472的标准。

选型与免费借样采购与价格咨询

想要获得更多产品信息，请致电: 4000-588-108

相关产品

产品描述
产品规格
订购信息
驱动下载
文档下载
固件下载

产品简介

LRXP8510-X3ATL(10/1G)(T1) SFP+ 光收发模块基于10G 以太网 IEEE 802.3ae 标准和 SFF-8431 标准，为10G 以太网应用提供快速可靠的接口。该产品通过 2 线串行总线实现数字诊断功能，符合 SFF-8472 的标准。

产品特性

支持速率： 1.25Gb/s 或 9.83Gb/s 至 11.3Gb/s

符合 IEEE 802.3ae 10GBASE-LR/LW 和 1000BASE-LX 标准

符合 SFF-8431 标准

热插拔设计

1310nm DFB 激光发射器

双 LC 接口

具有数字诊断功能

单模光纤上传输距离可达 20km

单电源供电 3.3V

符合 RoHS 标准

工作温度范围（外壳温度）：商业温度等级： 0。C 至 70。C

应用

10GBASE-LR/LW 10G 以太网

1000BASE-LX 1G 以太网

产品一般规格

参数	符号	最小值	典型值	最大值	单位	备注
数据速率 1	DR1		1.25		Gb/s	1
数据速率 2	DR2	9.83	10.3125	11.3	Gb/s	1
误码率	BER			10- 12
工作温度	TC	0		70	。C	2
储存温度	TSTO	-40		85	。C	3
工作电流	ICC		290	380	mA	4
工作电压	VCC	3.14	3.3	3.46	V
功耗	PC		1.0	1.3	W
最大电压	V MAX	- 0 . 5		4	V	4

注：

1. IEEE 802.3ae

2. 外壳表面温度

3. 环境温度

4. 电接口

传输距离

数据速率	光纤类型	距离范围 (km)
1.25 Gb/s	9/125 um 单模光纤	20
9.83-11.3 Gb/s	9/125 um 单模光纤	20

光学特性—发射机

VCC =3.14V to 3.46V ，TC

参数	符号	最小值	典型值	最大值	单位	备注
发射光功率 @ 1 .25Gb/s	PTX1	-9 . 5		-3	dBm	1
发射光功率 @ 10.3Gb/s	PTX2	-8 . 2		0.5	dBm	1
光中心波长	λC	1260		1355	nm
光调制幅度	OMA	-5 . 2			dBm	2
消光比 @ 1 .25Gb/s	ER1	9			dB
消光比 @ 10.3Gb/s	ER2	3.5			dB
光谱宽度 (-20dB)	Δλ			1	nm
边模抑制比	SMSR	30			dB
相对强度噪声	RIN			- 128	dB/Hz
发射机色散代价	TDP			3.2	dB
关闭发射机时的输出光功率	POUT_OFF			-30	dBm	1
抖动						2

注：

1. 平均光功率

2. 符合 IEEE 802 .3ae 的标准

光学特性—接收机

VCC =3.14V to 3.46V ，TC

参数	符号	最小值	典型值	最大值	单位	备注
光中心波长	λC	1260		1600	nm
接收机过载	POL	0.5			dBm
接收灵敏度 @ 1 .25Gb/s	RX_SEN1			- 19	dBm	1
接收灵敏度 @ 10.3Gb/s	RX_SEN2			- 14 .4	dBm	2
接收机反射率	TRRX			- 12	dB
LOS 信号生效 @ 1 .25Gb/s	LOSA	-30			dBm
LOS 信号生效 @ 10.3Gb/s	LOSA	-30			dBm
LOS 信号失效 @ 1 .25Gb/s	LOSD			- 1 7	dBm
LOS 信号失效 @ 10.3Gb/s	LOSD			- 1 7	dBm
LOS 信号迟滞区间	LOSH	0.5			dB

注：

1. 平均光功率，使用定义范围内最小 ER 值测试所得； BER<10-12 ；27 -1 PRBS

2. 平均光功率，使用定义范围内最小 ER 值测试所得； BER<10-12 ；231 -1 PRBS

电气特性—发射机

VCC =3.14V to 3.46V ，TC

参数	符号	最小值	典型值	最大值	单位	备注
差分输入阻抗	RIN		100		Ω
差分输入摆幅	VIN PP	180		700	mV
发射机关闭电压	VD	2		VCC	V
发射机使能电压	VEN	VEE		VEE+ 0.8	V

电气

特性—接收机

VCC =3.14V to 3.46V ，TC

参数	符号	最小值	典型值	最大值	单位	备注
差分输出摆幅	VOUT PP	300		850	mV
输出信号上升 / 下降时间 (20%-80%)	tr/tf	28			ps
LOS 信号生效	VLOS A	2		VCC HOST	V
LOS 信号失效	VLOS D	VEE		VEE +0.5	V

A0H 的寄存器说明

IIC 地址	字节大小	寄存器名称	寄存器描述	取值 ( HEX)
0	1	Identifier	SFP/ SFP+/ SFP28	03
1	1	Extended Identifier	使用 IIC 接口	04
2	1	Connector	使用 LC 连接器	07
3-10	8	Transceiver	10G Base LR 1000BASE LX	20 00 00 02 00 00 00 00
11	1	Encoding	使用 64B/66B 的编码方式	06
12	1	BR, Nominal	10.3Gb/s 的标称速率	67
13	1	Rate Identifier	无速率选择功能	00
14	1	Length(9μm)-km	在单模光纤传输 20 km	14
15	1	Length (9μm)-100m	在单模光纤传输 20 km	C8
16	1	Length (50μm)-10m	在多模光纤的传输距离	00
17	1	Length (62.5 μm)-10m	在多模光纤的传输距离	00
18	1	Length ( Copper)	在铜缆的传输距离	00
19	1	Reserved	未定义	00
20-35	16	Vendor name	MODULETEK	4D 4F 44 55 4C 45 54 45 4B 20 20 20 20 20 20 20
36	1	Transceiver	未定义	00
37-39	3	Vendor OUI	无厂商 OUI	00 00 00
40-55	16	Vendor PN	厂商产品型号	由厂商定义
56-59	4	Vendor Revision Number	厂商产品版本号	由厂商定义
60-61	2	Wavelength	激光器波长为 1310 nm	05 1E
62	1	Reserved	未定义	00
63	1	CC_BASE	0-62 字节的校验和	由厂商定义
64-65	2	Transceiver Options	1. 速率选择信号监控 2. Rx_LOS 信号监控 3.Tx_FAULT 信号监控 4.Tx_DIS 信号监控	00 3A
66	1	BR, max	NA	00
67	1	BR, min	NA	00
68-83	16	Vendor SN	厂商序列号	由厂商定义
84-91	8	Date code	日期代码	由厂商定义
92	1	Monitoring Type	DOM 信息内部校准接收光功率测量使用平均光功率	68
93	1	Enhanced Options	1. 发射光与接收光 Alarm 与 Warning 监控 2.Tx_DIS 信号监控与控制 3. Rx_LOS 信号监控 4.Tx_FAULT 信号监控 5. 速率选择信号监控与控制	FA
94	1	Compliance	按照 12.0 版本的 SFF-8472 定义	08
95	1	CC_ EXT	64-94 字节的校验和	由厂商定义
96-127	32	Vendor Specific	厂商自定义区域	由厂商定义
128-255	128	Vendor Specific	厂商自定义区域	由厂商定义

数字诊断功能

LRXP8510-X3ATL(10/1G)(T1) 支持 SFF-8472 中定义的 2 线串行通信协议，该产品通过地址为 0xA2 的 2 线接口访问数字诊断信息。数字诊断默认为内部校准，内部的微控制单元实时访问设备运行参数，如收发器温度，激光器偏置电流，发射光功率，接收光功率和收发器电源电压。模块实现了 SFF-8472 的告警功能，在特定工作参数超出工厂设定的正常范围时向用户发出警报。

DDM 阈值信息

参数		Alarm 阈值		Warning 阈值
参数		High Value	Low Value	High Value	Low Value
温度（。C ）	1G	90 (5A 00)	-45 (D3 00)	85 (55 00)	-40 (D8 00)
温度（。C ）	10G	90 (5A 00)	-10 (F6 00)	85 (55 00)	-5 (FB 00)
电压（V ）		3.63(8D CC)	2.97 (74 04)	3.46 (87 28)	3.13 (7A 44)
电流（ mA ）		100 (C3 50)	2 (03 E8)	80 (9C 40)	4 (07 D0)
发射光功率（ dBm ）	1G	-2.2 (17 7E)	-10.5 (03 81)	-3 (13 93)	-9.5 (04 62)
发射光功率（ dBm ）	10G	1.3 (34 98)	-9.2 (04 BA)	0.5 (2B D4)	-8.2 (05 E9)
接收光功率（ dBm ）	1G	3.0 (4E 20)	-30.4 (00 09)	0.0 (27 10)	-27.2 (00 13)
接收光功率（ dBm ）	10G	3.0 (4E 20)	-18.0 (00 9E)	0.0 (27 10)	-15.0 (01 3C)

框图

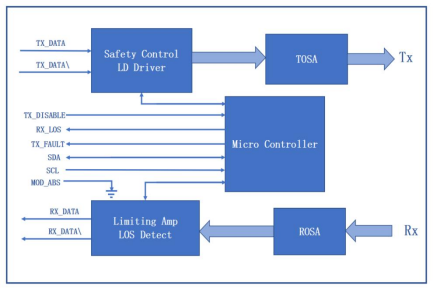

功能说明

发射机部分主要由激光驱动器和 TOSA（光发射组件）两部分组成， TOSA 中包括 1310 nm DFB 激光器和背光检测芯片。模块工作时，输入信号接入激光驱动器芯片，由激光驱动器芯片向激光器提供偏置电流和调制电流，激光驱动芯片同时会通过自动光功率控制反馈回路（ APC）来保持激光器输出恒定的平均光功率，其作用是为了消除输出光信号因温度变化和光源器件老化而发生的变化。当发射端使能引脚（ TX_Disable）为高电平（ TTL 逻辑 “ 1 ” ）时，关闭激光输出，当 TX_Disable 为低电平（ TTL 逻辑“0” ）时，激光器将在 1ms 内开启。当发射端故障信号（ TX_Fault）报告为高电平时，表示由发射端偏置电流或发射光功率或者激光管温度超出预设的报警阈值引起的发送器故障，低电平则表示正常运行。发射端在送入信号与不送入信号情况下，发射光功率一致，发射端未开启压制功能。

接收机部分主要由限幅放大器芯片和 ROSA（光接收组件）两部分组成， ROSA 中包括 PIN 光电检测器和跨阻放大器芯片。当 ROSA 检测到入射的光信号时会通过 PIN 光电探测器转换为光生电流，光生电流经过跨阻放大器后转换为电信号，电信号经过限幅放大器进一步放大后输出固定幅度的电信号至主机端。模块使用 AVG PWR 方式进行 RX-LOS 的状态判断，微控制器会读取光电二极管接收到的光强度，若低于设定的阈值时，则报告接收信号丢失，此时 RX_Los 引脚为高电平（ TTL 逻辑“ 1 ”），该信号可以用于诊断物理信号是否正常。信号以 TTL 电平运行，模块内部的微处理器实时监视模块的工作电压、温度、发射光功率、接收光功率和激光器偏置电流值，主机通过 2 线串行总线获取这些信息。该模块没有开启接收端的压制功能。

模块上电后， A2H 的安全等级访问寄存器 7BH～ 7EH 读取值默认为 0x00 ，该组寄存器内容更新后，读取值即为最后一次写入的值。本模块的安全等级 1 密码为 0x00001011 ，进入安全等级 1 工作状态的方法是：在模块的 A2H 的 7BH ～7EH 寄存器内依次写入安全等级 1 密码，即 0x00 、0x00 、0x10 、 0x11 。进入安全等级 1 工作状态后，用户可以直接对 A0 H 器件地址的内容进行写操作，也可以通过修改 A2H 的 7FH 表选寄存器内容，对表 00 或表01 的内容进行写操作。该版本模块不支持用户修改安全等级 1 的密码。

该模块提供两个输入控制引脚 RS0 和 RS1 ，用于提供速率选择功能。 RS0 引脚控制接收端信号速率，如下表定义， RS1 未使用。模块的速率选择功能也可以由软件控制，符合 SFF-8472 标准。

引脚	电平状态	速率状态
RS0	低电平	模块工作速率为 1.25 Gbps
RS0	高电平	模块工作速率为 9.95 10.3Gbps
RS1	未使用	该引脚未使用

产品重量

模块净重： 17.5 克/只

防尘帽净重： 0.95 克/只

引脚定义

PIN #	符号	说明	备注
1	VEET	发射端地 (与接收端地共用)	1
2	TX_ FAULT	发射端故障告警
3	TX_DISABLE	该信号在高电平或开路时关闭模块发射端	2
4	SDA	两线串行接口数据线	3
5	SCL	两线串行接口时钟线	3
6	MOD ABS	模块插入指示引脚，在模块内接地	3
7	RS0	模块速率选择：开路或者低电平 = 1 .25Gb/s 速率（低带宽）高电平 =9.95 - 10.31Gb/s 速率（高带宽）
8	LOS	信号丢失指示，低电平表示模块正常工作	4
9	RS1	未连接
10	VEER	接收端地 (与发射端地共用)	1
11	VEER	接收端地 (与发射端地共用)	1
12	RD–	接收端数据输出负，交流耦合
13	RD+	接收端数据输出正，交流耦合
14	VEER	接收端地 (与发射端地共用)	1
15	VCCR	接收端电源
16	VCCT	发射端电源
17	VEET	发射端地 (与接收端地共用)	1
18	TD +	发射端数据输入正，交流耦合
19	TD–	发射端数据输入负，交流耦合
20	VEET	发射端地 (与接收端地共用)	1
