PCIe 4.0 x8转内置2口SFF-8654 4i NVMe扩展卡 / PCIe 4.0 x

产品描述

产品特性

此卡需要主板BIOS支持PCIe插槽拆分功能

配备标准PCIe高低挡板

支持大多数操作系统,性能稳定

通过SFF-8654 4i转2*SFF-8639线直接连接PCIe 4.0 U.2 NVMe SSD

经济高效地升级系统,满足当今数据中心和企业级应用程序的高性能需求

内置2*SlimSAS(SFF-8654)4i连接器,由SFF-9402定义的插脚分配,用于高性能存储连

技术规范

符合PCIe 4.0,向下兼容PCIe1.0&2.0&3.0

符合Intel PCIe 4.0 Retimer

符合SFF-8654规范V1.2

符合NVM Express1.3

产品概述

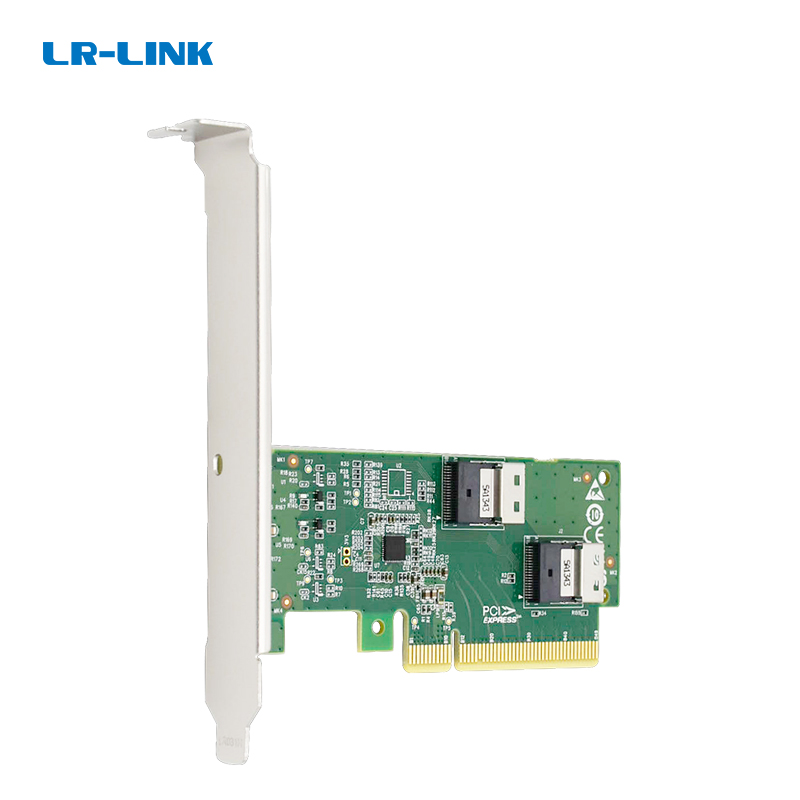

LR-LINK LRNV9F12是一款专为数据中心、存储服务器与高性能计算设计的PCIe 4.0 x8转内置2口SFF-8654 4i NVMe扩展卡。通过两个SlimSAS SFF-8654 4i接口，可同时连接两块U.2 NVMe SSD，在主板BIOS支持下将PCIe x8带宽拆分为两个独立x4通道，充分释放PCIe 4.0高速存储性能。该卡集成Intel PCIe 4.0 Retimer，保障信号质量，是经济高效的系统升级方案。

核心优势

• 双NVMe直连通道：无需RAID控制器，通过SFF-8654转SFF-8639线缆直接驱动2块U.2 NVMe SSD，降低延迟与成本。
• PCIe 4.0极致带宽：支持PCIe 4.0 x8总带宽，单盘理论速度可达8 GT/s，满足AI训练、高频交易等对存储吞吐量的苛刻需求。
• 灵活拆分设计：借助主板PCIe拆分功能，x8自动分解为x4+x4，兼容大多数现代服务器主板与Intel/AMD平台，不拆分时也可连接单块x8 NVMe设备。
• 工业级可靠性：内置PCIe 4.0 Retimer，增强信号完整性；板载高质量元件，提供0°C~70°C宽温工作范围，适应机房与边缘环境。
• 标准挡板配置：附送全高与半高挡板，兼容1U/2U机架式服务器与塔式工作站，部署灵活。

技术特性

• 总线接口：PCI Express x8，兼容PCIe 4.0并向下兼容3.0/2.0/1.0。
• 设备接口：2 x SFF-8654 4i（36Pin，SlimSAS），遵循SFF-9402引脚定义与SFF-8654 V1.2规范。
• 存储协议：支持NVM Express 1.3及更高版本，完全兼容标准U.2 NVMe SSD及PCIe SSD。
• Retimer：Intel PCIe 4.0 Retimer，改善长走线信号衰减，确保稳定运行。
• 拆分要求：主板BIOS需支持PCIe x8 to x4+x4拆分，否则仅能识别单个x8设备。
• 线缆配套：推荐使用SlimSAS SFF-8654 4i转SFF-8639或SFF-8654 4i转SFF-8654 4i线材。
• 物理规格：尺寸146.5mm x 67.5mm，重量72g，包装重量128g；工作温度0°C~70°C，存储温度-25°C~80°C，湿度15%~90%（非凝结）。
• 保修：2年有限硬件保修。

应用场景

LRNV9F12可轻松嵌入各类服务器与存储节点，典型部署包括：

• 存储服务器与JBOD：快速增加主板原生NVMe盘位，构建全闪存存储池，提速数据库、虚拟化负载。
• 数据中心与私有云：在标准机架式服务器中扩展高性能NVMe存储，支撑Ceph、vSAN等软件定义存储。
• AI/深度学习训练：为GPU服务器提供高速本地数据集缓存，消除存储瓶颈，加快模型迭代。
• 高性能计算(HPC)：满足模拟、渲染、科学计算应用的持续读写与高IOPS需求。
• 视频流媒体与边缘计算：在边缘节点中实现低延迟、高可用的本地NVMe存储。

LRNV9F12 双NVMe SSD连接拓扑示意

兼容性

LRNV9F12广泛兼容主流操作系统与硬件平台，基本驱动即可识别NVMe设备，无需额外安装专用驱动：

• 操作系统：Windows 10/11及Server 2016/2019/2022、Linux（内核3.10及以上）、Red Hat Enterprise Linux、VMware ESXi、FreeBSD等。
• 平台：Intel Xeon Scalable、AMD EPYC等服务器平台，以及支持PCIe拆分的工作站主板。需确认BIOS提供“PCIe Bifurcation”选项并设置为x4+x4模式。
• SSD兼容：所有符合NVMe 1.3/1.4标准的U.2 (SFF-8639) PCIe SSD，包括Intel、Samsung、Micron、Kioxia等品牌。
• 线缆：配合SlimSAS SFF-8654 4i to SFF-8639线缆实现直连，或SFF-8654转SFF-8654用于背板连接。

若主板不支持拆分，该卡仍可配合单个x8 NVMe设备使用，但只能驱动第一个接口连接的SSD。

关于LR-LINK（联瑞）

深圳市联瑞电子有限公司（LR-LINK）深耕服务器网络与存储扩展领域逾15年，是领先的PCIe网卡、NVMe存储卡及高速互连解决方案提供商。公司拥有自主研发与制造能力，产品覆盖万兆/千兆网卡、光纤通道卡、NVMe扩展卡、SAS/SATA RAID卡等，广泛应用于数据中心、云计算、AI服务器、高性能计算及企业IT架构。LR-LINK坚持严格测试与质量管控，为全球客户提供稳定可靠、高性价比的产品与技术支持。全国服务热线：4000-588-108，官网：www.linkreal.com.cn。

产品概述

LRNV9F12是联瑞(LR-LINK)推出的一款PCIe 4.0 x8转内置2口SlimSAS (SFF-8654 4i) NVMe扩展卡。它专为满足数据中心、高性能计算及企业级存储等场景对NVMe SSD的扩容需求而设计，通过PCIe x8接口将主机连接至两个U.2 NVMe固态硬盘，提供极速、低延迟的存储通道。

该卡内置Intel PCIe 4.0 Retimer，保障高速信号完整性；配备标准的高低两种挡板，可灵活适配各类服务器和工作站机箱。搭配SFF-8654 4i转SFF-8639线缆，即可直接连接2.5英寸U.2 NVMe SSD，实现经济高效的系统存储升级。

核心优势

• 极速带宽，潜能释放：支持PCIe 4.0 x8主机接口，双向总带宽高达 64Gbps，充分挖掘NVMe SSD的极致性能。
• 内置Intel Retimer芯片：配备PCIe 4.0 Retimer，有效补偿信号衰减，支持更长的线缆走线，确保复杂服务器内部连接的稳定性与可靠性。
• 灵活的双盘直连：提供2个SFF-8654 4i接口，可同时连接2个U.2 NVMe SSD，满足大容量、高IOPS的存储需求。
• 广泛兼容，便捷部署：向下兼容PCIe 1.0/2.0/3.0，适配主流Windows、Linux、Red Hat、VMware、FreeBSD等操作系统，轻松集成到现有环境。
• 工业级可靠性：严格符合SFF-8654 V1.2和NVM Express 1.3规范，工作温度覆盖0°C至70°C，保障7x24小时稳定运行。
• 贴心防护与适配：随卡附赠全高和半高两款挡板，已预装全高挡板，开箱即用，同时提供半高挡板满足小尺寸机箱需求。

技术特性

LRNV9F12基于PCIe 4.0基础规范，采用x8机械及电气通道，并通过SFF-9402定义的引脚分配实现NVMe设备直连。卡载2个SFF-8654 36针连接器，每个连接器提供x4 PCIe Gen 4 通道。为实现双盘全速运行，需主板CPU及BIOS支持PCIe Bifurcation（拆分）功能，将上游x8带宽拆分为两个x4。若不支持拆分，则仅能识别一个x8连接设备，可在此模式下连接单盘或使用PCIe交换机设备。

其Retimer电路经过精密调校，支持SFF-8654 4i至SFF-8639或SFF-8654 4i互转的线缆方案，完美适配U.2和EDSFF等主流NVMe SSD形态。

典型应用场景

在以下应用场景中，LRNV9F12可为用户提供高性能、低成本的NVMe存储扩展方案：

• 数据中心存储服务器：为1U/2U存储服务器提供高性能NVMe缓存或分层存储，加速数据库、虚拟化等关键负载。
• 高性能计算集群：在HPC节点中为临时数据、检查点和高速交换存储提供极速读写，缩短任务等待时间。
• 软件定义存储及超融合：在SDS/HCI架构中，通过直连NVMe SSD构建高性能存储池，满足去重、压缩、EC等数据服务对高吞吐的需求。
• RAID及控制器扩展：搭配操作系统软RAID或第三方RAID软件，实现NVMe SSD的镜像、条带化，增强数据冗余与读写性能。
• 云服务基础设施：适用于公有云、私有云中的计算节点，快速增加本地NVMe存储密度，支撑高并发数据库和容器持久化存储。

系统架构示意：

[主板PCIe x8 Slot，需支持Bifurcation(x4+x4)]
           │
       LRNV9F12
      (PCIe 4.0 x8 转 内置2口SFF-8654 4i)
           │
  ┌────────┴────────┐
 SFF-8654 4i端口1   SFF-8654 4i端口2
  │ (转SFF-8639线)   │ (转SFF-8639线)
 U.2 NVMe SSD 1    U.2 NVMe SSD 2
 (PCIe 4.0 x4)     (PCIe 4.0 x4)

操作系统兼容性

LRNV9F12具备广泛的系统支持，需主板具备PCIe拆分功能并安装NVMe驱动（现代操作系统内核通常已集成）。已通过兼容性验证的平台包括但不限于：

• Windows：Windows Server 2022/2019/2016、Windows 11/10 64-bit等。
• Linux：RHEL/CentOS 7.9+、SLES 12 SP5+、Ubuntu 20.04+、Kernel 5.0+ 原生支持。
• Red Hat：Red Hat Enterprise Linux 8.4/9.0及以上版本，直接识别NVMe设备。
• VMware：VMware vSphere 7.0 U3/8.0，NVMe驱动内置于Hypervisor，支持Passthrough直通。
• FreeBSD：FreeBSD 13.0-RELEASE 及以上，nvme(4)驱动完美适配。

为什么选择LR-LINK

联瑞(LR-LINK)深耕服务器网卡与扩展卡领域十余年，是业界公认的高性能IO互联解决方案专家。产品广泛应用于全球数据中心、云计算和人工智能基础设施。

• 原厂级品质把控：从芯片选型、PCB Layout到信号完整性测试，均严格遵循企业级标准。
• Intel认证方案：核心搭载Intel PCIe 4.0 Retimer，与原厂深度合作，确保底层兼容与性能最优。
• 全球供货与支持：提供2年硬件保修，全生命周期技术支持，快速响应客户疑问。
• 生态兼容验证：广泛的主板与操作系统认证矩阵，最大程度降低部署风险。
• 持续创新：紧贴PCIe、NVMe和EDSFF等新兴标准，不断推出适配未来基础设施的扩展卡产品。
