IEEE 1588 PTP高精度时间同步网卡,纳秒级PTP精度,1PPS 10MHz时钟输入输出,

LRES6080PF-4SFP28

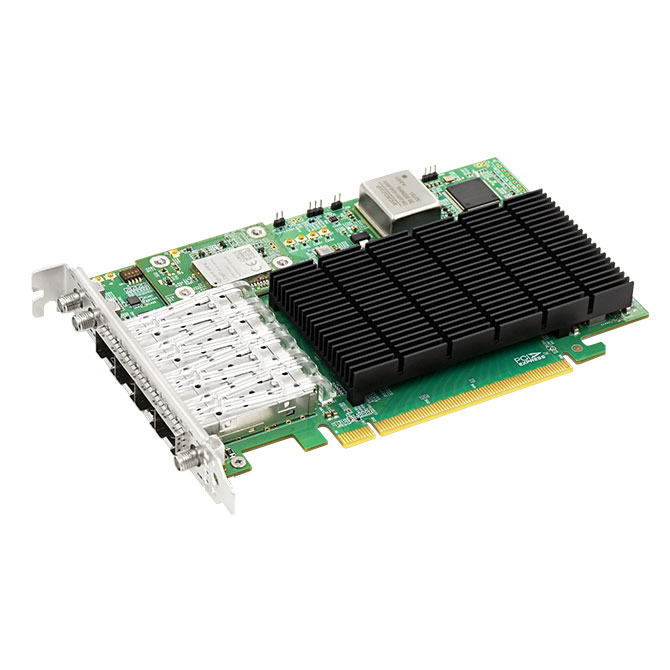

TimeSync 25G/10GbE四端口时间同步以太网卡

Name: TimeSync 25G/10GbE四端口时间同步以太网卡
Brand: LR-LINK
SKU: LRES6080PF-4SFP28
Availability: InStock

产品标签: IEEE1588PTP高精度时间同步网卡支持PTP透明时钟(TC)边界时钟(BC)OC（主从） 25GSFP28四端口网卡

选型与免费借样采购与价格咨询

想要获得更多产品信息，请致电: 4000-588-108

相关产品

产品描述
产品规格
订购信息
驱动下载
文档下载
固件下载

5G RAN 和边缘部署的不断增长推动了整个网络对高精度定时同步的需求。使用基于标准的 PCIe 适配器来满足这些具有挑战性的要求，该适配器以比单一用途定时设备更低的价格提供更大的灵活性。大多数5G RAN 部署使用1588 PTP、 SyncE 或两者来确保所需的定时同步。

LRES6080PF-SFP28 TimeSync 卡基于英特尔 E810 NIC 控制器和 Microchip PLL，支持4 端口25/10/1 G bE。它使用1PPS 和10MHz 将主机系统与外部时钟源同步，并支持1588v2/PTP 和 SyncE 同步方法。它在主从模式下实现高时钟精度，而额外的硬件增强功能可确保可靠性和准确性，并为定时同步部署提供更大的灵活性和简单性。

主要特点

时钟同步：

• 用于25G/10GbE 的四端口 SFP28

• 支持 PTP 透明时钟(TC) 边界时钟(BC) OC（主/ 从）

• 基于 IPv4 (IEEE-1588v2) / SyncE 的 PTP

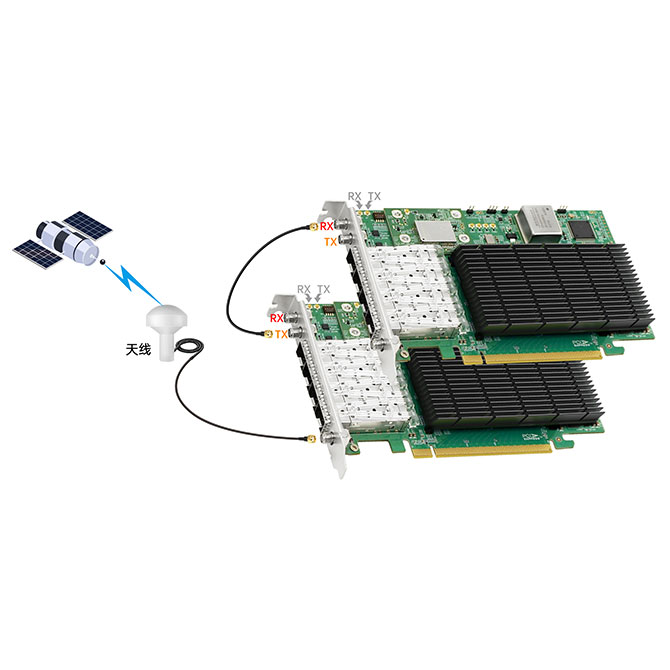

• GNSS 集成支持与全球导航卫星系统的频率、相位和时间同步

• 10Mhz 和1PPS 输出用于测量

• 基于行业领先的 DPLL、伺服堆栈和 PTP1588 的完整硬件和软件时间同步解决方案

• 集成精确的 OCXO +/-5ppb，无需物理层辅助即可保持4 小时以上的长期保持< 1.5us

LAN 和虚拟化功能：

• RDMA：支持 iWARP 和 RoCEv2，可针对每个端口选择性配置。

• SR-IOV（单根 I/O 虚拟化）：8pf、256VFs、768vsi、256 个队列/ PF、2K 队列对

• DPDK：支持高级数据包转发和高效数据包处理

Packet Processing	RDMA
• 增强型数据平面开发套件 (DPDK)	• iWARP 和 RoCEv2
• Parser	• 256K 队列对
― 从数据包头解析高达 504B	• 发送队列推送模式
― 基于Parse Graph	• 具备九层可编程层级的WFQ发送调度器
― 基于Parse Session	• Pipeline sharing和starvation avoidance
― 可编程解析引擎	• 通过 802.1p PCP 或DSCP值实现 QoS
• Binary Classifier(VEB Switch)	• 数据包整形
― 768 Switch ports (VSI)
― 可编程转发规则	Manageability
― Storm Control	• 运行速度高达 1Mb/s 的 SMBus
• ACL	• 符合 DMTF 标准的 NC-SI 1.1 接口，速度为 100Mb/s
― 8K 可编程 TCAM	• 通过 PCIe 和 SMBus 的 MCTP
― Tiling capability to n*40b width	• 通过本地 BMC 的企业级管理方案
• Classification Filters	• SNMP 和 RMON 统计计数器
― 基于Hash的统计分布	• 看门狗定时器
― 基于 Intel® 以太网流量控制器的流量控制	• PLDM
― 基于iWARP 和 RoCE 识别流	― 通过 MCTP 的 PLDM
― 可编程规则	― PLDM 监控
• Modifier	― PLDM 固件更新
― 数据包 VLAN的插入(TX)、移除(RX)和修改	― 用于 RDE 的 PLDM
― L3 和 L4 校验和以及 CRC	• 固件管理协议支持

Virtualization
• 通过 VMDQ 和 SR-IOV 进行主机虚拟化
• 最多 256 个 SR-IOV VF
• 隧道数据包的无状态卸载（网络虚拟化支持）
• Malicious VF protection
• 虚拟机负载均衡 (VMLB)
• 高级数据包过滤
• VLAN 支持，可插入、剥离和过滤最多 4096 个 VLAN 标签
• VxLAN、GENEVE、NVGRE、MPLS、VxLAN-GPE

基本特征
支持的数据速率	每端口 25/10/1GbE
总线类型/总线宽度	PCIe 4.0 x16
连接器	四个 SFP28 端口
超小型 A 版 (SMA) 连接器	两个同轴连接器，每个都可以配置为 1PPS（每秒一个脉冲）输入或输出
超小型 B 版 (SMB) 连接器	用于连接外部有源 GNSS 天线的同轴连接器
控制器	Intel E810-CAM1
支架	全高
尺寸(mm)	167.17 * 110.7（全高，半长）

支持的物理层接口
	25Gbps	10Gbps
DACs	25GBASE-CR(802.3by 25Gb Twinax)	SFP+ Twinax
Optics and AOCs	25GBASE-SR 25GBASE-LR	10GBASE-SR 10GBASE-LR

功耗表现
DACs	Typical Power	Max Power
25GbE Max	*	*
Idle	*	*
Optics
25GbE Max	*	23.22 W
Idle	*	*

技术规格
储存湿度	最大：35°C 时相对湿度 90%（无凝结）
储存温度	-40 °C ~ 70 °C
操作温度	0 °C ~ 55 °C
硬件认证	符合 CE、FCC、ROHS 要求
LED 指示灯	LINK：25GbE = 绿灯常亮；小于 25GbE = 橙灯常亮 ACT：25GbE = 绿灯常亮 + 绿灯闪烁；小于 25GbE = 橙灯常亮 + 绿灯闪烁
