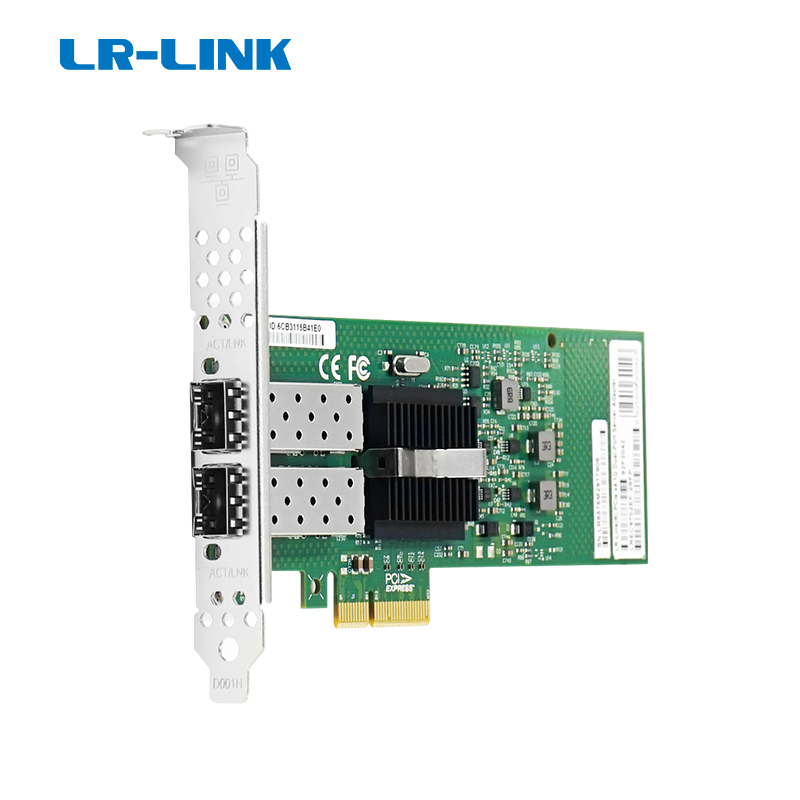

LREC9702EF-2SFP PCIe x4双口千兆光纤以太网网络适配器(Intel 8257

产品简介：

LREC9702EF-2SFP是深圳市联瑞电子有限公司在基于Intel 82576方案基础上而自主研发的一款千兆双SFP端口 服务器光纤网卡(LC接口)，其 PCI-Express 适配卡上带有多个/单个千兆端口。

LREC9702EF-2SFP千兆 光纤网卡 设计用于服务器和高端设备。并且对性能进行了优化，使系统 I/O 不再是高端网络应用的瓶颈。

LREC9702EF-2SFP千兆光纤网卡能够通过捆绑组实现容错。来自故障端口的通信将被路由至同组中其他成员。

LREC9702EF-2SFP千兆光纤网卡具有集成的硬件加速功能，能够执行 TCP/UDP/IP 校验和分载以及 TCP 分段任务。主机处理技术可分载加速器，释放 CPU 资源，以处理其他应用程序。

LREC9702EF-2SFP千兆光纤网卡是部署多个网络以及在高性能服务器上部署关键网络应用和环境的理想解决方案。

LREC9702EF-2SFP千兆光纤网卡基于英特尔 82576 千兆以太网 MAC+PHY（媒体接入控制器和物理接口收发器）双端口控制器。

千兆光纤网卡性能特点：
每个端口有 16 个发送和接收队列。
多达 16 个队列的接收端扩展 (RSS)，可最大限度地降低多处理器系统的 CPU 使用率。
每个端口可支持 8 个虚拟机设备队列 (VMDq)
支持直接高级缓存访问 (DCA)
支持英特尔 I/O AT 2.0
采用 TSO 交叉存取技术，可降低延迟
UDP TSO
通过 MSI 和 MSI-X 最大限度地减少设备 I/O 中断
对TCP/IP/UDP 校验和计算任务以及 TCP 分段任务进行分载
SCTP 接收和发送校验和分载
用于发送和接收工作的数据包中断结合计时器（包计时器）和绝对时延中断计时器
光纤千兆以太网 1000Base-SX：
光纤千兆以太网通道独立支持千兆以太网 1000Base-SX。
小型封装 (SFF) LC 连接器。
2 个端口链接同步。

千兆光纤网卡一般特性：
主机接口标准支持 PCI-Express 基础规格 1.1 修正版
高性能、高可靠且低功耗的英特尔 82576 双集成 MAC + PHY（媒体接入控制器和物理接口收发器）和 SERDES 芯片控制器。
各通道的数据包缓冲器容量超大，可降低 CPU 使用率
硬件加速分载主机处理器的任务。此控制器可分载 TCP/UDP/IP 校验和计算TCP 分段任务
服务器级别的可靠性、可用性和性能特点
链路聚合和负载平衡
取决于交换机：802.3ad (LACP)，Generic Trunking (GEC/FEC)
独立于交换机和 NIC。
故障转移
优先级排序－ 802.1p layer 2 priority encoding
虚拟局域网－ 802.1q VLAN tagging.
超大帧 (16KB)
802.x 流量控制
PCI-SIG SR IOV (8 VF)
组播/广播数据包复制
SNMP MIB II 统计、Ethernet like MIB 以及 Ethernet MIB (802.3z, Clause 30)
支持重要产品数据 (VPD)
集成的 LinkSec 安全引擎
支持 IEEE 1588
链接/活动/速度状态 LED 指示灯

产品概述

LREC9702EF-2SFP 是深圳市联瑞电子有限公司（LR-LINK）基于Intel 82576主控方案自主研发的一款双口千兆光纤以太网PCIe x4服务器适配器，同时兼容PCIe x8、x16通道。该适配器集成1000Base-SX/1000Base-LX千兆以太网MAC与PHY控制器，通过2个1G SFP接口提供稳定的光纤网络连接，是完全自主知识产权的国产化网络接口卡，广泛适用于数据中心、云计算、AI服务器、高性能计算及企业级网络环境。

核心优势

• 自主可控，安全可靠：基于Intel 82576方案深度自主研发，拥有完整知识产权，助力关键行业信息基础设施国产化，满足信息安全与供应链合规要求。
• 双口千兆线速转发：2个1G SFP端口支持1000Base-SX/LX，双向线速吞吐，确保低延迟与高吞吐量，满足数据中心东西向流量及存储网络严苛需求。
• 丰富的虚拟化与卸载功能：支持Intel虚拟化技术（VMDq、VMDc、SR-IOV）、DPDK、iSCSI、巨帧（Jumbo Frame）及PXE网络启动，显著降低CPU负载，提升虚拟化环境性能和密度。
• 灵活的总线兼容性：物理PCIe x4接口，电气兼容x8、x16插槽，良好的PCIe 2.0 (2.5GT/s) 信号完整性，适配各类服务器主板与工控机箱。
• 工业级宽温与低功耗设计：最大功耗仅3.6W，工作温度0℃至55℃，满足苛刻的机房与边缘计算环境散热要求，降低运营成本。

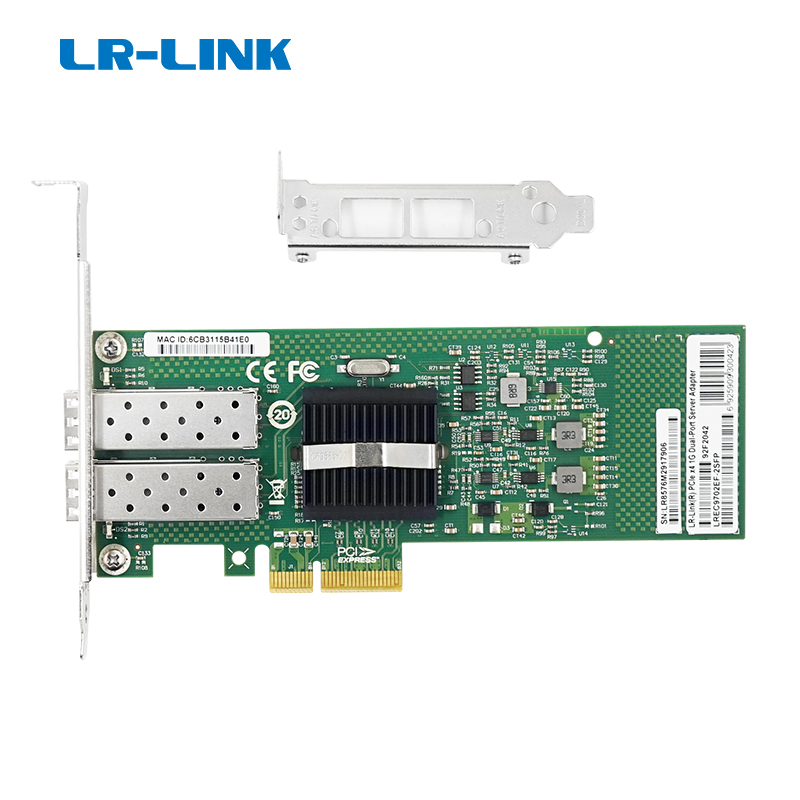

• 全高半高双挡板配置：出厂标配2U/3U挡板，灵活适配标准机架式服务器、塔式工作站及小型化工控设备，简化安装与维护。

技术特性

LREC9702EF-2SFP遵循多项IEEE以太网标准，包括IEEE 802.3ab/802.3u/802.3az/802.3z、VLAN 802.1Q、流控802.3x以及精密时钟同步IEEE 1588。端口LED提供清晰的链路与活动指示：绿灯常亮代表1000Mbps链接，黄色ATC灯闪烁指示数据收发。丰富的协议卸载与技术支持列表涵盖PXE网络启动、DPDK数据平面开发套件、WoL远程唤醒、iSCSI存储加速、巨帧支持（达9KB以上），而FCoE暂未支持。芯片设计采用PCIe 2.0 x4接口提供可靠带宽，满足双口千兆聚合需求。电磁兼容性通过FCC、CE及RoHS认证，保障在复杂电磁环境下平稳运行。

典型应用场景

• 数据中心：扩展服务器与NAS规模，实现数据中心间高速数据同步，统一LAN/SAN集群网络，降低总拥有成本。采用双口绑定或链路聚合，提升可用性与带宽。
• 云计算与虚拟化：通过NPAR/SR-IOV等虚拟化技术，将一个物理端口划分为多个虚拟接口，运行TCP/IP或iSCSI流量，最大化云平台利用率与服务差异化。
• 高性能计算（HPC）：通过高带宽、超低延迟的以太网络构建计算集群，实现集群网络、LAN与SAN的高速融合，加速分布式计算和并行处理任务。
• 工业自动化与机器视觉：配合工业相机实现元器件瑕疵检测与生产线过程品质监控，光纤传输抗电磁干扰，保证高低温恶劣环境下实时数据传输零丢包。
• 光纤到桌面（FTTD）：为企业办公提供无EMI/RFI干扰的光纤以太网接入，支持更长距离、更高带宽与安全保密的网络环境，适用于政府、安全部门及涉密单位。
• 通信与边缘计算：适用于通信基站、智慧城市监控、野外动植物监测等场景，耐宽温设计确保无人值守环境下的稳定运作，实现远程实时监测与大数据回传。

架构说明：双口SFP以太网适配器可灵活部署于服务器、工业PC或嵌入式网关平台，通过PCIe x4接口桥接主机与外部光纤干线，结合链路聚合及卸载特性，构建端到端低延迟、高可靠数据中心网络或边缘连接方案。

操作系统兼容性

LREC9702EF-2SFP适配器具备广泛的驱动支持，兼容主流Windows客户端及服务器版本：

• Windows XP/Vista/7/8/8.1/10
• Windows Server 2003/R2
• Windows Server 2008/R2
• Windows Server 2012/R2
• Windows Server 2016/R2
• Windows Server 2019/R2

Linux及自由软件环境同样全面覆盖：

• Linux Kernel 2.6/3.x/4.x 及更新
• CentOS/RHEL 6.x / 7.x 或更新
• Ubuntu 14.x/16.x 或更新
• FreeBSD 9 / 10 / 11 或更新
• VMware ESX/ESXi 5.x / 6.x 或更新

统一的驱动程序架构确保跨平台部署灵活，极大简化运维管理。
