技术科普：NVMe RAID 卡 vs 软件 RAID,谁才是服务器存储的最佳选择？

技术科普

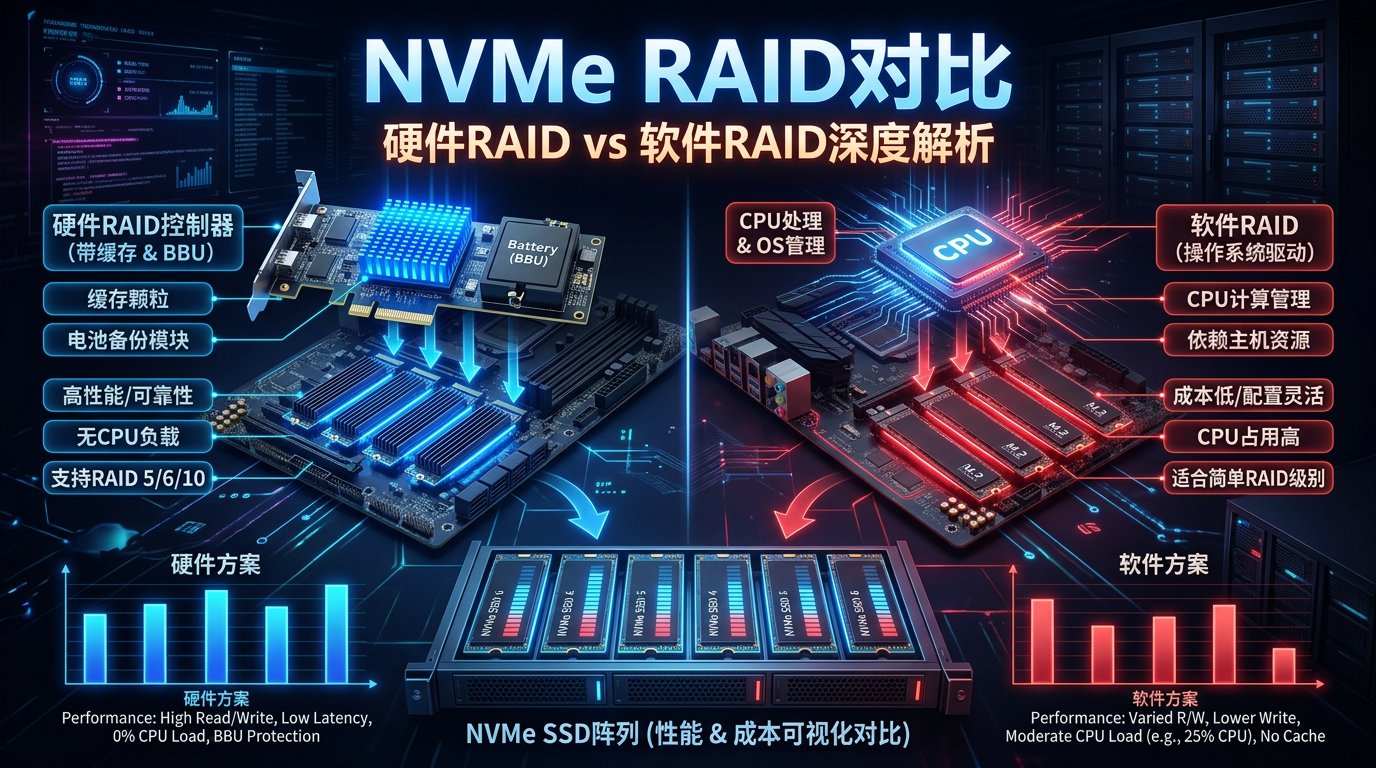

NVMe RAID卡 vs 软件RAID：服务器存储扩展方案对比

RAID基本概念回顾

常见的RAID级别及其特点：

• RAID 0（条带化）：数据被分割成块并分散写入所有磁盘，提供最高的读写性能和100%的容量利用率，但无任何冗余保护，任何一块盘故障即丢失全部数据。
• RAID 1（镜像）：数据同时写入两块磁盘形成完整镜像，提供最高的数据安全性，但容量利用率仅50%，写入性能略有降低。
• RAID 5（条带化+分布式奇偶校验）：数据和奇偶校验信息分布在所有磁盘上，允许损失一块盘而数据不丢失。RAID 5兼顾了性能、容量和安全性，是传统服务器最常用的RAID级别。
• RAID 10（镜像+条带化）：先做RAID 1镜像，再做RAID 0条带化，同时获得高性能和高冗余。容量利用率50%，适合对性能和可靠性都有极高要求的场景。

硬件RAID vs 软件RAID：原理差异

RAID的实现方式分为硬件RAID和软件RAID两大阵营，两者在架构设计和工作原理上存在根本性差异。

硬件RAID是通过专用的RAID控制卡（即RAID卡）实现的。RAID卡内置独立的处理器（通常为ARM或PowerPC架构的专用SoC）、缓存内存（通常为512MB~4GB DDR4）和固件程序。所有RAID计算工作——包括条带化分配、奇偶校验计算、数据重建等——全部由RAID卡上的专用处理器完成，主机CPU完全不参与RAID运算。操作系统看到的是RAID卡呈现的一个或多个逻辑卷（Virtual Drive），无需感知底层的物理磁盘拓扑。

软件RAID是由操作系统内核或上层存储软件实现的。Linux的md（Multiple Devices）驱动、Windows的存储空间（Storage Spaces）、ZFS和Btrfs的内建RAID功能，都属于软件RAID的范畴。软件RAID直接使用主机CPU进行RAID运算，磁盘通过标准的HBA（Host Bus Adapter）或主板接口直接连接到系统，每块磁盘作为独立设备被操作系统识别。RAID的条带化、校验和重建逻辑全部在CPU上以软件方式执行。

NVMe时代的变化

传统硬件RAID卡诞生于SATA/SAS机械硬盘时代。在那个时代，RAID卡除了RAID计算之外，还承担着HBA（主机总线适配器）的角色——它是磁盘连接到服务器的唯一通道，负责SATA/SAS协议的转换和物理层连接。

NVMe（Non-Volatile Memory Express）的出现彻底改变了存储设备的连接方式。NVMe SSD直接通过PCIe总线连接到CPU，不再需要SATA/SAS控制器作为中间层。这意味着NVMe SSD天生就不依赖传统RAID卡的HBA功能来实现物理连接。NVMe协议原生支持多队列（最多64K个队列，每个队列64K深度），I/O命令可以直接下发到SSD控制器，延迟从传统SATA的百微秒级降低到NVMe的十微秒级。

这一架构变化带来了两个重要影响：

• NVMe RAID卡的角色转变：NVMe RAID卡不再需要提供HBA功能（NVMe SSD直接走PCIe），其核心价值聚焦于RAID计算加速和断电保护。
• 软件RAID的可行性增强：由于NVMe SSD本身已经非常快，且现代CPU算力充沛，软件RAID的性能开销相对于总I/O吞吐量的占比大幅降低，使得软件RAID在NVMe环境中成为更具竞争力的选择。

NVMe硬件RAID卡的优势

尽管NVMe时代软件RAID的竞争力增强，但硬件RAID卡在以下关键场景中仍具有不可替代的优势：

硬件加速RAID计算。RAID 5/6的奇偶校验计算是计算密集型操作，尤其在写入密集的负载下。硬件RAID卡的专用处理器通过ASIC或DSP加速模块，可以在不消耗任何主机CPU资源的情况下完成校验计算。对于数据库服务器、虚拟化平台等CPU资源紧张的场景，硬件RAID卡释放的CPU算力直接转化为业务处理能力的提升。

BBU/超级电容断电保护。这是硬件RAID卡最关键的差异化优势。硬件RAID卡配备电池备份单元（BBU）或超级电容（Supercapacitor），在服务器意外断电时，RAID卡可以利用备用电力将缓存中尚未写入磁盘的数据（Write-Back Cache中的脏数据）安全刷入持久化存储，避免数据丢失。软件RAID无法提供这种硬件级别的断电保护——一旦断电，内存中的脏数据将永久丢失，可能导致RAID阵列一致性被破坏。

Write-Back缓存加速。硬件RAID卡的板载缓存可以启用Write-Back模式：写入操作在数据到达RAID卡缓存时即返回完成确认，实际向磁盘写入由RAID卡异步完成。这种机制将随机小块写入合并为顺序大块写入，显著提升写入IOPS。配合BBU/超级电容的断电保护，Write-Back缓存是安全可靠的。

▲ NVMe存储服务器

软件RAID的优势

软件RAID在NVMe环境中同样具有独特的竞争优势：

灵活性和可扩展性。软件RAID不受特定硬件厂商的限制，可以自由组合不同品牌、不同容量的NVMe SSD。RAID级别的变更、阵列的扩容/缩容都可以在线完成，无需更换硬件。Linux md RAID、ZFS、Windows存储空间等软件RAID方案都支持在不停机的情况下动态调整阵列配置。

成本优势。软件RAID不需要额外购买RAID控制卡硬件，NVMe SSD通过主板上的M.2插槽或NVMe扩展卡（如联瑞电子LRNV9541-4IR）直接连接到系统即可组建阵列。对于预算敏感的项目，软件RAID可以节省数千元的RAID卡采购成本。

避免RAID卡瓶颈。传统RAID卡的缓存容量和处理器算力是有限的，在超高IOPS负载下可能成为瓶颈。软件RAID直接利用主机CPU和内存，随着服务器硬件的升级，RAID性能自然提升。在纯NVMe环境下，软件RAID有时反而能提供更高的IOPS上限，因为它避免了数据经过RAID卡缓存的额外一跳。

更好的NVMe特性利用。NVMe SSD的高级特性——如TRIM/Discard、NVMe命名空间（Namespace）、多队列并行——在软件RAID方案中可以被完整利用。某些传统硬件RAID卡可能无法透传这些NVMe特有命令，导致SSD的性能和寿命优化功能无法生效。

硬件RAID vs 软件RAID 对比总结

▲ 高性能存储集群

选型建议

根据不同的业务场景和需求特征，我们给出以下选型建议：

推荐选择NVMe硬件RAID卡的场景：

• 关系型数据库服务器（MySQL、PostgreSQL、Oracle等），对写入一致性和断电保护有严格要求。
• 金融交易系统、支付系统等对数据零丢失有硬性要求的关键业务。
• 虚拟化平台（VMware、Hyper-V），CPU资源宝贵，不宜将算力用于RAID计算。
• 单机存储服务器，需要在一台机器上管理大量NVMe SSD并保障数据安全。

推荐选择软件RAID的场景：

• 分布式存储系统（Ceph、MinIO等），数据冗余由上层软件保障，本地节点不需要硬件RAID保护。
• 大数据分析平台（Hadoop、Spark），以吞吐量优先，对断电保护要求不高。
• 开发测试环境，需要灵活调整存储配置，成本敏感。
• 已有UPS保障的机房环境，断电风险已在设施层面得到缓解。

混合方案：NVMe扩展卡 + 软件RAID。对于不需要硬件RAID保护但需要扩展NVMe SSD接入数量的场景，可以选择NVMe扩展卡搭配软件RAID的方案。这种组合既能解决服务器NVMe槽位不足的物理限制，又能利用软件RAID的灵活性和零额外成本优势。

联瑞电子NVMe RAID和扩展卡产品

联瑞电子针对服务器NVMe存储扩展场景，提供以下核心产品：

LRNV9541-4IR（NVMe扩展卡）：这是一款PCIe 3.0 NVMe SSD扩展卡，通过单个PCIe 3.0 x8插槽可将4块NVMe SSD接入服务器。该扩展卡内置PCIe Switch芯片，将上游的x16通道扇出为4个x4下游通道，每个通道独立连接一块NVMe SSD。LRNV9541-4IR适用于需要在不增加RAID卡成本的情况下扩展NVMe SSD数量的场景，搭配Linux md RAID或ZFS软件RAID即可构建高性能存储阵列。

对于需要硬件级RAID保护的客户，联瑞电子也提供支持NVMe接口的硬件RAID控制卡产品。如需了解NVMe RAID卡的详细型号和规格参数，欢迎联系联瑞电子技术团队获取最新产品信息。

无论您选择硬件RAID还是软件RAID方案，联瑞电子都能提供匹配的NVMe存储扩展产品和完善的技术支持，帮助您构建最适合业务需求的服务器存储架构。
