PCIe的基础认识

亲爱的朋友你们好呀，今天要和大家介绍的是数据高速传输的交互点-PCIe的相关认识

什么是PCIe

PCIe（Peripheral Component Interconnect Express）就像电脑内部的立体交通枢纽。不同于老式PCI的"单车道"，PCIe采用创新的"多车道并行"设计，在相同情况下，可以更高效更迅速的达成数据传输目的。

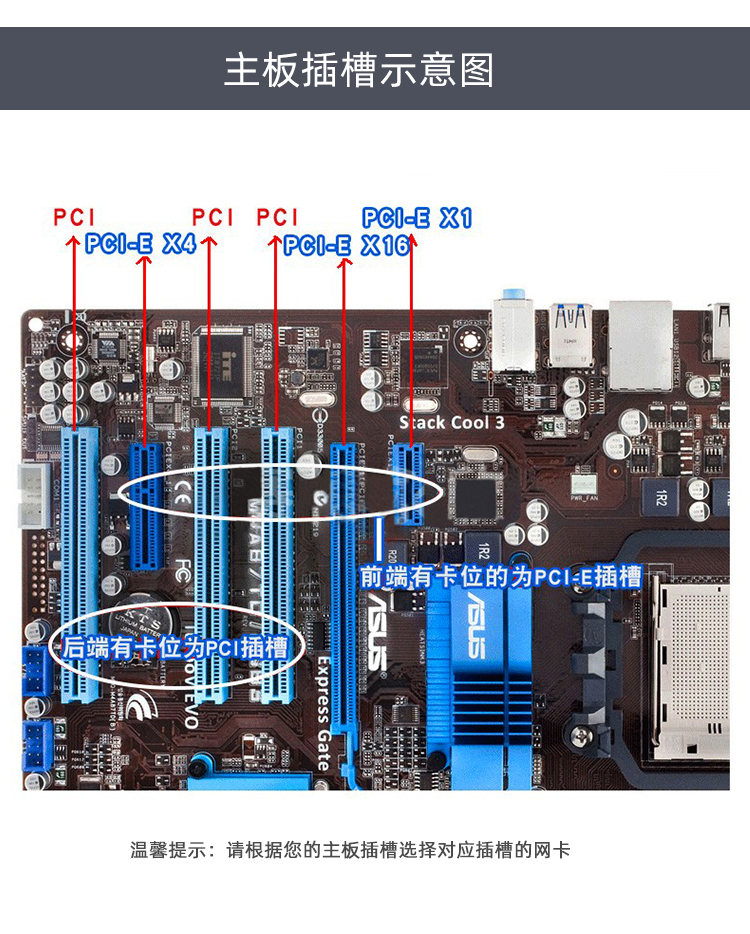

在主板上，PCIe通常以PCIe插槽形式表现，由于物理尺寸区别，分为x1/x4/x8/x16，而我们常说的显卡插槽，其实就是PCIex16插槽。

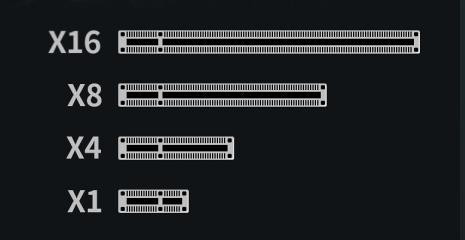

图片为PCIE插槽的长度对比表现

在外接设备上，PCIe是以金手指的形式表现，根据物理尺寸，也是分为x1/x4/x8/x16。而通常我们的显卡就是PCIex16的金手指（也有其他金手指尺寸的显卡）

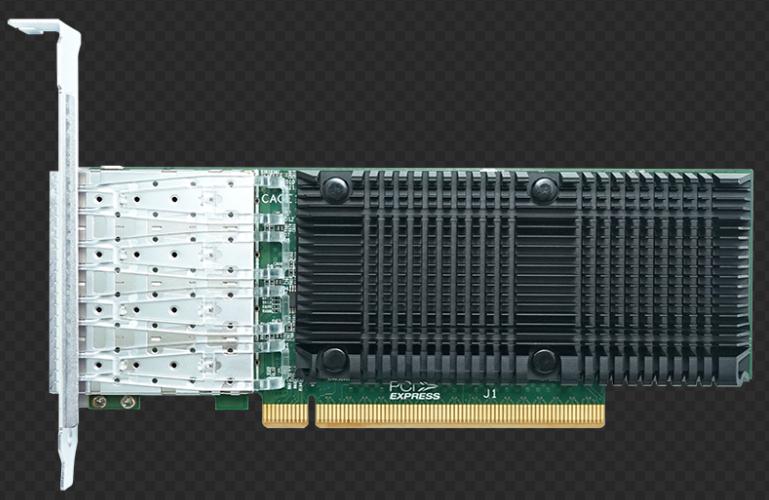

图片为PCIEx16金手指的服务器网卡图片

PCIe的规格与传输速率

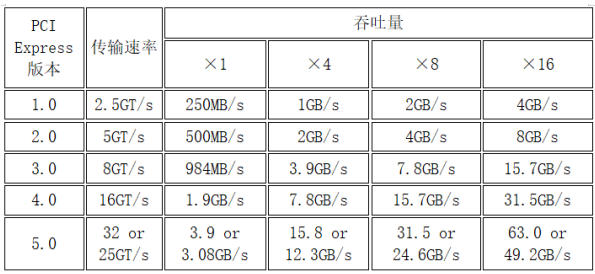

除了物理长度的区别，PCIe的规格还分为PCIe 1.0/PCIe 2.0/PCIe 3.0/PCIe 4.0/PCIe 5.0，他们的传输速率上限也不一样。

图中速率均为GB/s，如需换算成Gb/s，还请乘以8

PCIe向下兼容的智慧

PCIe堪称"模范生"的兼容策略：

规格兼容：新规格与旧规格的PCIE可以相互兼容使用（比如PCIe 4.0设备插在5.0PCIE插槽上，或者反过来4.0设备插在3.0插槽上）

物理兼容：金手指短的设备可以安装在尺寸长的插槽（比如PCIex1的设备可以插在x16的PCIE插槽上）

速率协商：PCIe会自动匹配双方都支持的最高版本，类似于木桶效应，系统整体性能受最慢PCIe规格制约，就像木桶受最短的木板决定水位。

提醒小贴士：

由于CPU的PCIE资源有限，部分主板插槽的PCIE信号并不一定是满格的，需要您观察主板的规格书注意哦！
