PCIe Switch硬盘扩展卡解决方案：实现自动驾驶路测SSD热插拔不停车

摘要：自动驾驶路测产生海量传感器数据，传统存储方案更换硬盘必须停车，严重影响测试效率。本文详细介绍基于PCIe Switch技术的U.2扩展卡解决方案，通过硬盘热插拔设计实现不停车换盘，为智能驾驶数据存储提供高效可靠的基础设施。

一、自动驾驶路测存储面临的挑战

随着L3/L4级自动驾驶技术的快速发展，路测车辆每天需要采集和处理海量数据。以某公司的测试车队为例，15台路测车同时运行，每台车配备多路激光雷达、高清摄像头和毫米波雷达，单日数据量可达数十TB。

然而，传统的数据存储方案存在三大痛点：

• 存储容量不足：单块SSD容量有限，高分辨率传感器持续采集导致存储空间快速耗尽

• 更换硬盘导致测试中断：传统方案必须停车关机才能更换存储介质，打断连续测试流程

• 数据传输带宽受限：车载网络无法满足海量数据的实时回传需求

二、PCIe Switch硬盘扩展卡技术架构

针对上述痛点，业界领先的存储解决方案采用"PCIe Switch硬盘扩展卡 + U.2硬盘扩展盒 + MCIO高速接口"的创新组合，实现路测过程中的SSD热插拔。

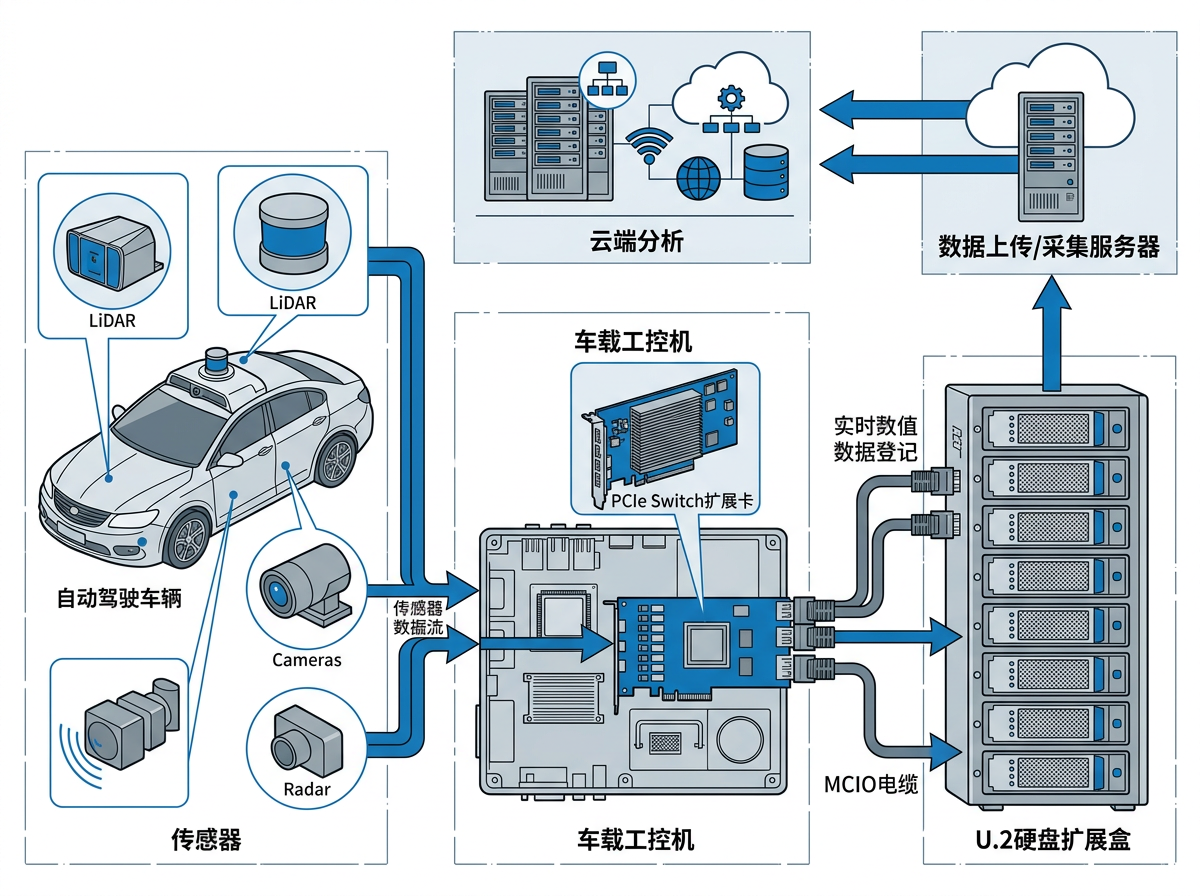

图1：基于PCIe Switch扩展卡的自动驾驶数据存储系统架构

2.1 PCIe Switch扩展卡核心技术

PCIe Switch扩展卡是整个存储系统的核心枢纽。该扩展卡通过PCIe x16插槽与车载工控机连接，内置高性能PCIe Switch芯片，可将单个PCIe端口扩展为多个独立通道。

技术规格亮点：

• 接口配置：采用MCIO 8i（SFF-TA-1016）接口，每个扩展卡提供4个MCIO输出端口

• 带宽性能：支持PCIe Gen5 x4通道，单端口理论带宽高达128Gbps，向下兼容PCIe 4.0/3.0

• 扩展能力：单卡可连接多达8块U.2 NVMe SSD，满足大容量存储需求

在车载存储应用中，U.2扩展卡和M.2扩展卡各有优势：

U.2扩展卡：采用2.5英寸标准规格，支持热插拔设计，单盘容量可达16TB以上，适合大容量、高可靠性的企业级应用。U.2接口兼容SAS/PCIe协议，通用性强。

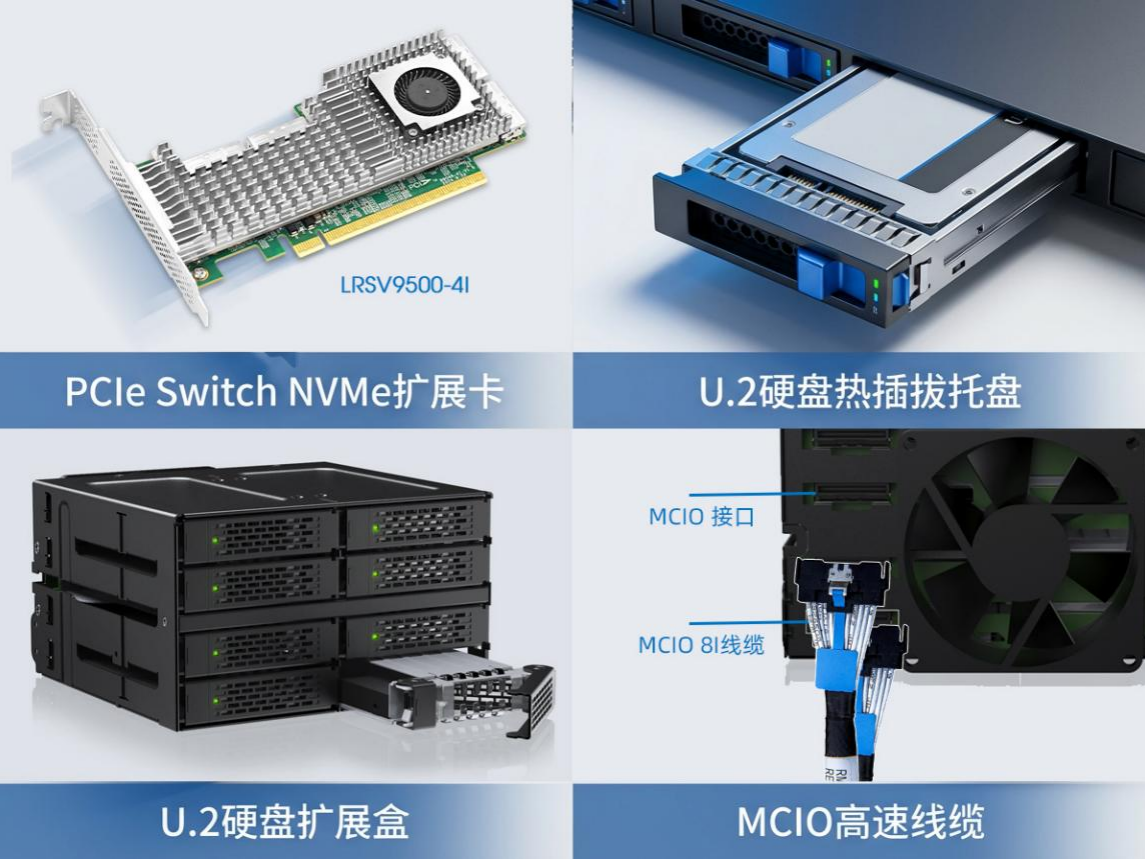

图2：PCIe Switch扩展卡与U.2硬盘扩展盒硬件组件

三、硬盘热插拔技术实现

SSD热插拔是本方案的核心创新点。通过硬件级热插拔支持，工程师可在车辆运行状态下安全更换存储介质，无需停车关机。

3.1 热插拔工作原理

硬盘热插拔技术依赖于三个层面的支持：

• 硬件层面：PCIe Switch芯片支持端口动态启用/禁用，U.2硬盘背板提供电源时序控制，确保插拔过程中电流冲击可控

• 固件层面：硬盘抽取盒内置热插拔控制器，监测盘位状态变化，向系统发送设备插入/移除事件

• 软件层面：操作系统支持NVMe设备热插拔，文件系统可安全卸载和重新挂载存储卷

3.2 热插拔操作流程

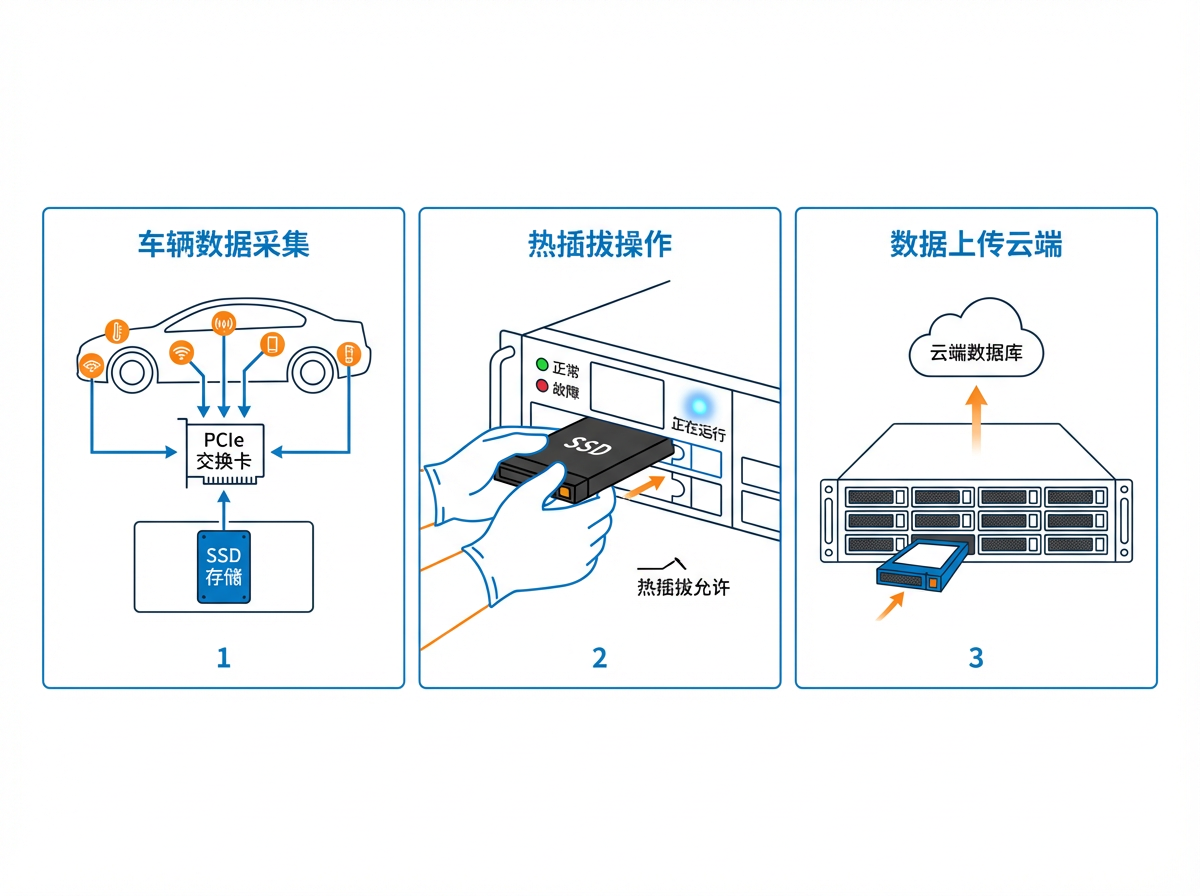

图3：SSD热插拔操作流程示意图

以15台车的路测车队为例，硬盘热插拔操作流程如下：

第一步：监测预警。系统实时监测各SSD剩余容量，当存储空间低于阈值时自动发出预警提示。

第二步：安全卸载。工程师通过软件界面执行安全卸载操作，系统完成数据刷盘和文件系统卸载。

第三步：物理更换。利用EZ-Slide抽取盘设计，在车辆低速行驶或短暂停车时，快速拔出满盘并插入新盘，整个过程仅需数秒。

第四步：自动识别。系统检测到新盘插入后自动完成设备初始化和文件系统挂载，数据写入立即恢复。

四、智驾数据闭环应用

基于PCIe Switch硬盘扩展卡和SSD热插拔技术，构建了完整的智驾数据闭环体系：

车载数据采集：15台路测车同时运行，每台车配备1张PCIe Switch扩展卡和1个8盘位U.2硬盘扩展盒。激光雷达、摄像头、毫米波雷达数据通过PCIe 5.0高速通道实时写入U.2 NVMe SSD。

不停车换盘：当硬盘存储满时，通过热插拔功能直接更换硬盘，车辆测试无需中断。相比传统方案，路测效率提升30%以上。

云端数据分析：更换下来的硬盘插入本地服务器（24个U.2盘位），通过万兆网络上传至云端，运行私有算法进行数据清洗、场景标注和模型训练。

五、方案优势总结

• 高性能传输：PCIe Switch扩展卡提供64GB聚合带宽，满足多路传感器并发写入需求

• 灵活扩展：U.2扩展卡支持大容量企业级SSD，单系统最大存储容量可达128TB

• 热插拔支持：硬盘热插拔设计实现不停车换盘，保障测试连续性

• 工业级可靠：全金属结构、抗震动设计，适应车载恶劣环境

• 易于维护：EZ-Slide抽取盘设计，单人即可完成硬盘更换操作

六、结语

自动驾驶行业的竞争已进入数据驱动的下半场。PCIe Switch硬盘扩展卡结合U.2扩展卡和SSD热插拔技术，为智能驾驶数据存储提供了高效、可靠、可扩展的解决方案。随着PCIe 5.0技术的普及和NVMe SSD成本的持续下降，这一方案将在更多自动驾驶项目中得到广泛应用，助力企业构建强大的数据闭环能力。
