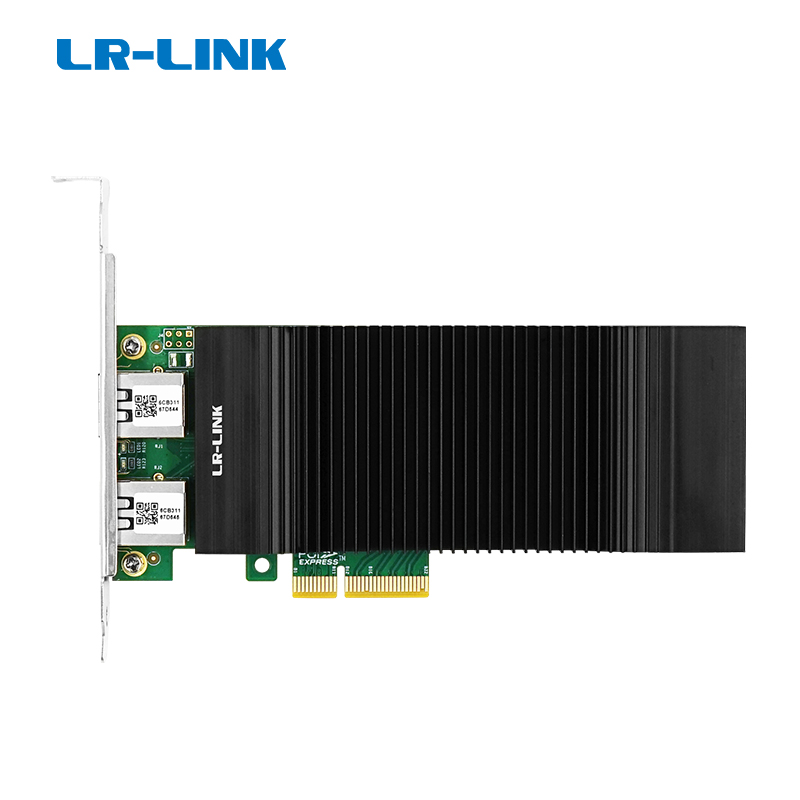

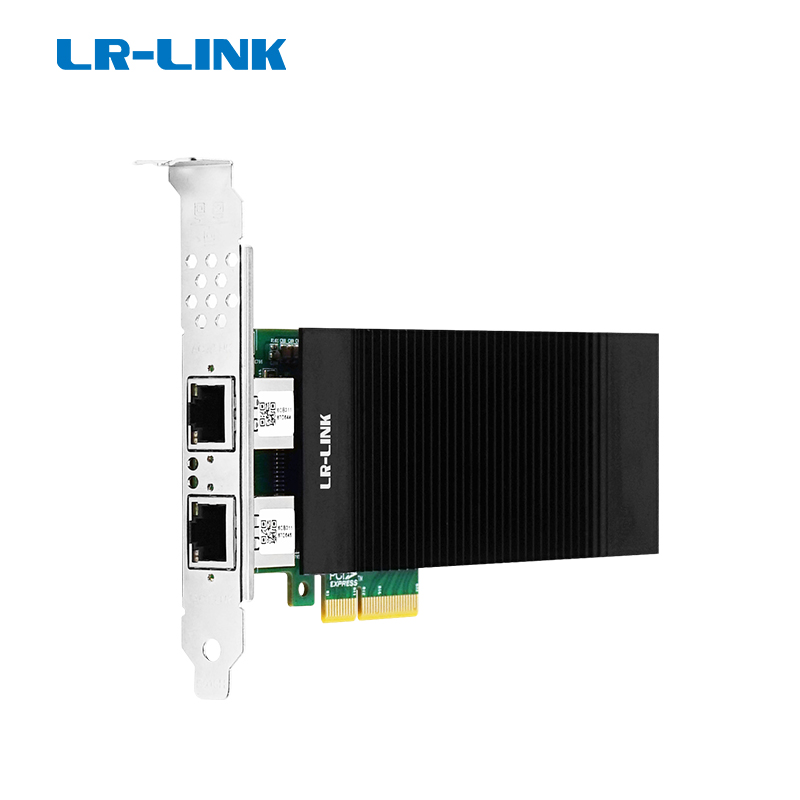

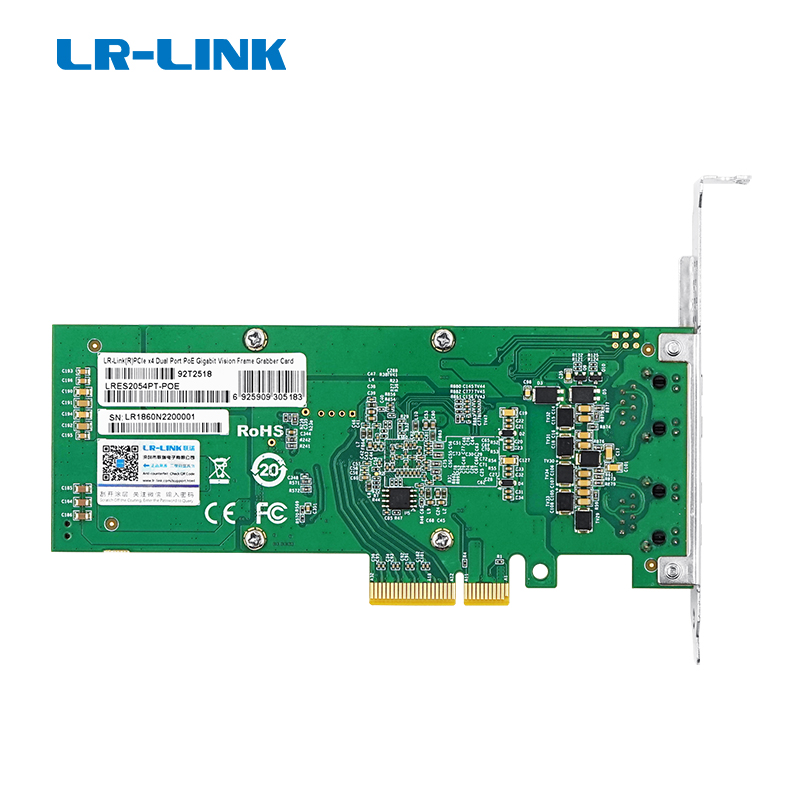

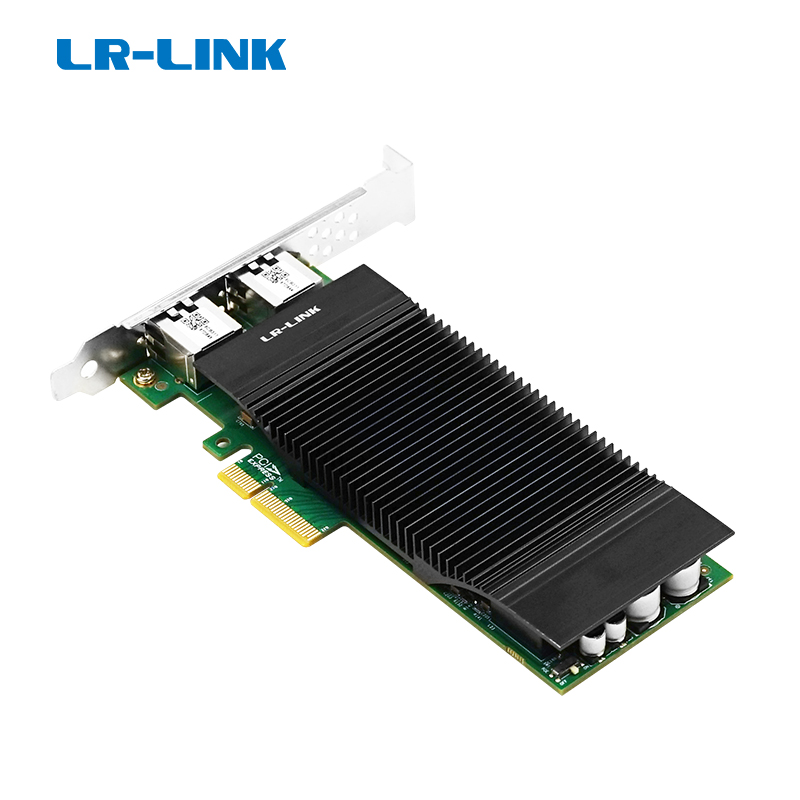

LRES2054PT-POE

PCIe x4 双电口千兆POE+以太网图像采集卡(基于Net-swift WX1860)

产品标签: PCIex4电口网卡   POE网卡   千兆以太网卡   千兆采集卡

LR-LINK联瑞此款图像采集卡具有如下独特设计: 1、该适配卡采用更开阔的 RJ45 间距设计; 2、专为工业级线缆接入而设计的接口,网速稳定、信号质量强。 3、更大的散热片能有效解决适配器在散热环境不良的情况下散热问题,有效保障适配卡长时间稳定运行。 4、精心选取了加厚沉金的 RJ45 连接器保证更牢固可靠的连接性; 5、2 个 RJ45 连接器的设计能更好的节省主板宝贵的 PCIe 插槽资源。

在线QQ咨询

想要获得更多产品信息,请致电: 4000-588-108

  • 产品描述
  • 产品规格
  • 订购信息
  • 驱动下载
  • 文档下载
  • 固件下载

LRES2054PT-POE是深圳市联瑞电子有限公司在基于WX1860主控制器方案基础上自主研发的一款PCIe 2.0 x4双电口千兆PoE+以太网图像采集卡,同时兼容PCIe x8、x16通道。主要应用于工业现场视觉检测设备、视觉现场客户机、快速移动以太网数据传输设备等。该款图像采集卡具有完全集成的千兆位以太网媒体访问控制(MAC)模块,在数据传输、网络带宽、平均传输时延、实际小包传输速率等指标均表现突出。可同时连接2台1GigE工业相机稳定工作,满足常规工控机安装使用。


LR-LINK联瑞此款图像采集卡具有如下独特设计:

1、该适配卡采用更开阔的 RJ45 间距设计;

2、专为工业级线缆接入而设计的接口,网速稳定、信号质量强。

3、更大的散热片能有效解决适配器在散热环境不良的情况下散热问题,有效保障适配卡长时间稳定运行。

4、精心选取了加厚沉金的 RJ45 连接器保证更牢固可靠的连接性;

5、2 个 RJ45 连接器的设计能更好的节省主板宝贵的 PCIe 插槽资源。


      操作系统支持


* Windows 7 /8 /8.1 /10 /11

* Windows Server 2008 /2012 /2016

* Windows Server 2019 /2022

* Deepin 20 /20.6 /20.9

* VMware ESXi 6.5 /6.7

*银河麒麟V10

*中标麒麟7.6

* RHEL/CentOS  7.3 /7.6

* RHEL/CentOS  7.9 /8.3

* Ubuntu 16.04.3 /18.04.5

*中兴新支点5.0.5 /3.2.2

*统信UOS 20

*红旗Asianux操作系统V7.0

*中科方德桌面操作系统4.0

* 中科方德服务器操作系统

* 一铭操作系统

* 爱快路由


基本特性



控制器

Net-swift WX1860

线缆媒介

铜缆

线缆类型

CAT-5

50M(1Gbps);100M(1Gbps);

CAT-6

50M(1Gbps);100M(100Mbps);

CAT-6e

50M(1Gbps);100M(100Mbps);

CAT-7

100M(1Gbps

挡板高度

全高及半高配置

功耗(min)

2.736W

功耗(max)

3.936W

端口类型

2个1G RJ45

PCIe总线

PCIe v2.0 (5.0GT/s) x4;兼容x8 x16

端口速率

10Mpbs;100Mbps;1Gbps

电源供电

PCIe供电

ESD

±8KV (接触放电) , ±15KV (空气放电)

浪涌保护

±2KV



技术参数



符合标准

IEEE 802.3af -2003 PoE standard

IEEE 802.3at -2009 PoE+ standard

IEEE 802.3ab 1000BASE-T Gigabit Ethernet

IEEE 802.3u 100BASE-TX Fast Ethernet

IEEE 802.3z

IEEE 802.1Q VLANs

IEEE 802.3x

IEEE 1588

IEEE 802.3az - Energy Efficient Ethernet (EEE)

PXE支持

Yes

DPDK支持

Yes

WoL支持

No

iSCSI支持

No

巨帧支持

Yes

IEEE 1588支持

Yes

SR-IOV

Yes

UEFI支持

Yes

巨型数据帧Max

9.5KB







LED指示



10Mbps

链接

绿灯常亮

传输

绿灯闪烁

100Mbps

链接

绿灯常亮 + 灯常亮

传输

绿灯闪烁 + 橙灯常亮

1Gbps

链接

绿灯常亮 + 绿灯常亮

传输

绿灯闪烁 + 绿灯常亮



工作参数



工作环境温度

0℃ to 70℃ (-32 ℉ to 158 ℉)

存储温度

-40℃ to 70℃ (-40℉ to 158℉)

存储湿度

35℃下90%不凝结相对湿度

认证

FCC, CE, RoHS



包装详情



产品尺寸(L x W x H)

157.4 x 68.7 x 1.6 mm

包装尺寸(L x W x H)

222 x 147 x 28 mm

2U挡板

*1

安装指南

*1

产品保修卡

*1

毛重(单位:g)

*

订购信息



产品编号

说明

备注

LRES2054PT-POE

PCIe x4 双电口千兆POE+以太网图像采集卡

基于Net-swift WX1860,2U/3U挡板

  • Win7_WS2008_R2_驱动

    资料类别:驱动下载 版本: 文件大小: 更新日期:2023-11-09

  • Win_10_11_驱动

    资料类别:驱动下载 版本: 文件大小: 更新日期:2022-11-19

  • Linux_v1.2.5_driver

    资料类别:驱动下载 版本:v1.2.5 文件大小: 更新日期:2022-11-19

  • ESXi_6.x_driver

    资料类别:驱动下载 版本:v1.0.5 文件大小: 更新日期:2022-11-19

  • DPDK_Driver

    资料类别:驱动下载 版本:v1.2.1 文件大小: 更新日期:2022-11-19
