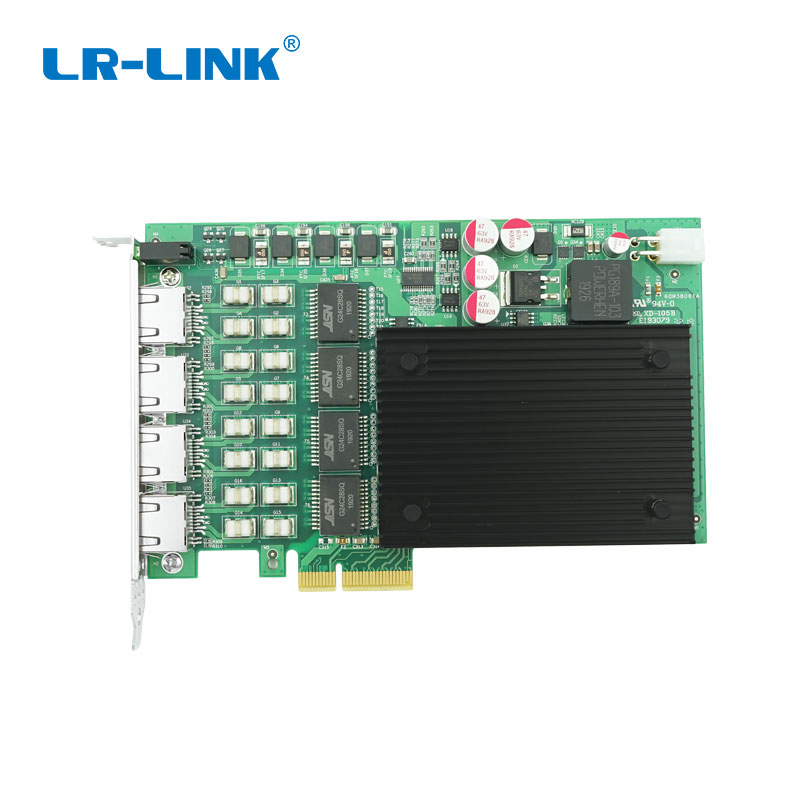

LRES2010PT-POE

PCIe x4四电口带浪涌保护PoE+千兆以太网图像采集卡(基于Intel主控)

产品标签: 防雷网卡   相机网卡   机器视觉   千兆网卡

一款四口铜缆千兆带浪涌保护的以太网PCI Express x4 以太网图像采集卡

在线QQ咨询

想要获得更多产品信息,请致电: 4000-588-108

  • 产品描述
  • 产品规格
  • 订购信息
  • 驱动下载
  • 文档下载

LRES2010PT-POE是深圳市联瑞电子有限公司在基于Inetl  芯片方案基础上自主研发的一款四口铜缆千兆带浪涌保护的以太网PCI Express x4 POE以太网图像采集卡,同时兼容PCIe x8、x16通道。该款服务器适配卡设计主要设计应用于工业现场视觉检测服务器及设备、视觉现场客户机、快速移动以太网数据传输设备等,同时也适用于普通服务器。

该款适配卡具有集成的硬件加速功能,能够执行TCP/UDP/IP校验和分载及TCP分段任务。主机处理技术可分载加速器,主机处理技术可分载加速器,释放CPU资源的占用,以腾出更多的CPU资源来处理其他应用程序。该款适配卡是部署多个网络以及在高性能服务器上部署关键网络应用和环境的理想解决方案。

LRES2010PT-POE在基于英特尔集成的四端口以太网MAC+PHY(媒体接入控制器和物理接口收发器)控制器上开发出来的,在千兆位以太网连接中最高时可同时允许四个端口以全双工的工作模式工作以适应高性能网络通信,可以通过链路聚合扩展带宽又可以节约PCI Express通道资源,同时不会占用总线带宽 。LRES2010PT-POE同时支持PCI SIG*(SR-IOV)。

LR-LINK对该款适配器做出了独特的设计:

1、单端口PoE输出功耗最高30W,提供了外接大4Pin电源供电补给接口。

2、自适应于外接设备所需功耗输出:Class0,Class1,Class2,Class3;

3、该适配卡采用更开阔的RJ45间距设计;

4、专为工业级线缆接入而设计的接口,搭配LR-LINK定制的工业网线,能更稳固的锁定电缆与网口,有效的解决工业场所网口与线缆连接不稳定的难题,同时兼容普通线缆接入;

5、更大的散热片能有效解决适配器在散热环境不良的情况下散热问题,有效保障适配卡长时间稳定运行;

6、精心选取了加厚沉金的RJ5连接器保证更牢固可靠的连接性;

7、4个8-Pin RJ45头的设计能更好的节省主板宝贵的PCIe 插槽资源。


深圳市联瑞电子有限公司自主研发的LRECLRES、LREG、LREM系列网卡产品属于多功能用途的以太网产品,可以在进行网络数据处理的同时减轻主机及CPU负担,提升服务器的稳定性。多种网卡产品可以满足多种不同的应用,满足客户的多元化应用需求;



                                                基本特性

控制器

Intel 主控

线缆媒介

铜缆

线缆类型

Cat 5E and Cat61000Base-T up to 100m (POE供电最低需求Cat5)

Cat 5E and Cat6100Base-T up to 100m (POE供电最低要求Cat5)

挡板高度

全高和半高配置

功耗(max

5.0W

PoE输出功率/port (max)

30W

总输出功耗(max

PCIe供电可达75W

外接供电可达120W

端口类型

48-Pin RJ45接口

PCIe总线

PCI Express v2.0 (2.5GT/s & 5.0GT/s)x4;兼容 x8x16

端口速率

10/100/1000Mbps

电源供电

PCIe供电+ ATX



                                                                     技术参数



符合标准

IEEE802.3at -2009 PoE standard

IEEE802.3af -2003 PoE standard

IEEE 802.3ab 1000BASE-T Gigabit Ethernet

IEEE 802.3u 100BASE-TX Fast Ethernet

IEEE 802.3z

IEEE 802.1Q VLANs
IEEE 802.3x
IEEE 1588

IEEE 802.3az - Energy Efficient Ethernet (EEE)

PXE支持

No

DPDK支持

Yes

WoL支持

No

iSCSI支持

No

巨帧支持

Yes

FCoE支持

No





产品编号

说明

备注

LRES2010PT-POE

PCIe x4四电口带浪涌保护PoE+千兆以太网图像采集卡

基于Intel主控3U档板



驱动下载:

Intel v25.1
        链接:https://pan.baidu.com/s/1bn2ee7nypNtk0SRdq0jjOA    提取码:qp1k


Intel v16.3 (较好适用于:Windows XP/servers 2013操作系统)
        链接:https://pan.baidu.com/s/1THSHrhHgkYI9vki5A4E17Q    提取码:4zat
