智慧教室中控（全扩展）可定制模块
产品标签: 物联网：智慧校园 智慧园区 智慧交通 智慧医疗 智慧能源
主要特点:

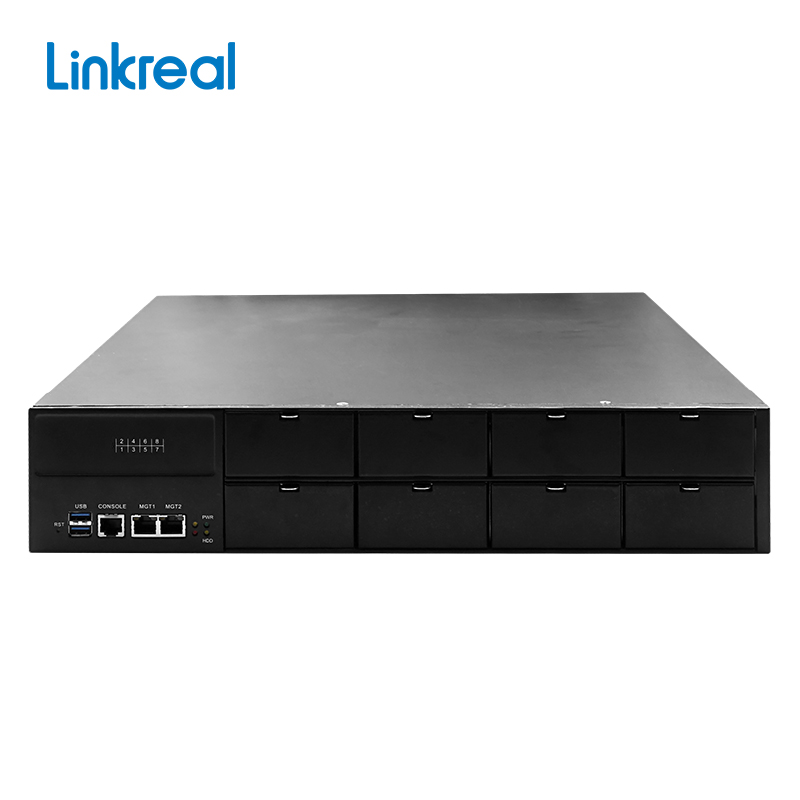

HSC1001F8 是深圳市联瑞电子有限公司基于灵活插卡式的第二代中控系统,支持X86、ARM、国产CPU可选,自主开发的多端口智能网关，广泛应用于物联网：智慧校园，智慧园区，智慧交通，智慧医疗，智慧能源等行业。
产品特性：
1、灵活选配核心板（X86主板，ARM主板，国产化主板等）
2、支持四进四出的HDMI 2.0 视频矩阵，可灵活切换。
3、支持4* RS232，2*RS485.
4、支持5路可扩展模块，可灵活配置千兆PoE网口，多路光纤网口，AIoT模块等
5、支持4路IO输入，4路继电器输出。
6、2U机架式设计，适合安装于各类型机柜之中
想要获得更多产品信息，请致电: 4000-588-108
系统功能
1、 网络接口管理
可对网关的全部网络接口进行管理，并且可查看网络接口的网络状态，可设置启动停止。
2、 主机管理
对主机名和IP地址进行查看，支持对主机名进行新增、修改、删除、复位等操作。
3、 网络诊断
灵活选择设置接收节点，根据接收节点收集到的测量数据，分析网络各个模块的运行状态。
4、 防火墙配置
可对防火墙的基本设置、区域、端口转发、通信规则等内容进行配置。
5、 路由配置
对静态IPv4路由下接口、目标、IPv4-子网掩码、IPv4-Gateway、跃点数、MTU等字段内容进行添加、修改、删除操作；需支持对静态IPv6路由下接口、目标、IPv6-Gateway、跃点数、MTU等字段内容进行添加、修改、删除操作。
6、 DHCP/DNS配置
对服务器下基本设置、HOSTS和解析文件、高级设置进行配置保存，需支持对静态地址进行灵活分配包括主机名、MAC-地址、IPv4-地址等字段内容进行添加、修改、删除操作。
7、 网络分析
支持网络分析功能，课堂进行中，可按类别统计连入教室主机网络热点的终端上网数据，按条形图展示统计上网行为；可按时间顺序以曲线分布的统计展示不同节点的网络分布情况分布。
8、 常态化录播和摄像头对接
支持常态化录播：编码格式支持H264，支持1080P19201080/720P1280720，编码码流支持256K/512K/1M/2M/4M/8M，可同时支持：教师画面、学生画面、电脑画面，支持人工导播切换画面功能，支持后台静默录制功能，方便用于教学回顾，支持一键录播、暂停、停止功能。
兼容其它设备：具备流媒体协议RTMP/RTSP识别功能，可通过标准协议对接三方摄像头或录播设备，实现教学督导、录播开关管理等功能，录制后文件自动上传老师教学个人中心，便于老师使用。
支持录播、互动教学进行融合管控，通过教师授课端一个软件实现师生互动教学和录播的一键录制、暂停、开始等功能。
支持AI摄像机人脸识别： 分析并展示画面中人员的抬头率；可调取展示课堂画面中已识别的人脸并进行识别，标记已经识别的人员并进行人脸投标区域的抠图展示。
9、 互动课堂
支持课堂互动教学：实现课堂中课件同步、习题推送、投屏共享、屏幕广播、抽答、弹幕、问答等功能，通过师生间的及时互动，数据反馈，经过后台的汇总分析，给予老师直观的课堂数据支撑，帮助老师快速调整教学方向，实现精准化教学；课后的教学分析、资源分析、师生评价体系、督导直播回顾等功能为学校教学业务提供客观化、量化的数据，辅助支撑学校管理者做相关教学优化。
支持课堂回顾和分析报告：结束课堂，可自动录制保留课堂视频回顾视频；可自动生成课堂分析包括，内容包括：到课率、学生排行、抬头率、互动情况、情绪分析、评价情况及教师教学设计内容分布等。
支持课堂数据缓存，可设定夜间对缓存数据进行上传至后台服务器。
10、扩展环境控制网关
实现教室环境（包含教室灯、空调、窗帘、温湿度传感器等）集中管控。
|
核心板 |
1、支持各种标准主板（ATX，ITX），ARM板，国产化主板 2、根据选配的主板选择相应的CPU、内存、硬盘形式 |
||
|
显示 |
VGA |
x1 |
VGA插座 DR15P 母座母头 三排15针 |
|
USB |
USB2.0 |
x4 |
USB2.0 TYPE A (二合一 X2) 后面板*2 前面板*2 |
|
|
USB3.0 |
X4 |
载板内置（未引出） |
|
硬盘 |
2.5’ |
X2 |
2.5’SSD/HDD |
|
管理接口 |
RJ45 |
X1 |
RJ45连接器，实际为串口信号 |
|
以太网 |
RJ45 |
x1 |
Intel i219 10/100/1000Mbps |
|
扩展 |
PCIe |
X4 |
提供4条标准PCIe X8物理尺寸的扩展槽位，可灵活搭配不同的网口模块 |
|
|
miniPCIe |
X1 |
提供1条PCIeX8扩展槽位，(定义为miniPCIe定义) |
|
|
非标PCIe |
X3 |
提供3条PCIeX8扩展槽位，（前面X4为标PCIe 标准，后面部分为自定义） |
|
视频矩阵 |
HDMI2.0 |
X8 |
四进四出，HDMI 2.0 双层HDMI座 (HDMI视频矩阵模块方式，配在非标PCI槽位) |
|
串口 |
DB9 |
X6 |
RS232*4 + RS485*2 （串口模块方式，配在非标PCIe 槽位） |
|
IO接口 |
凤凰端子 |
X2 |
4路继电器输出，4路IO输入 （IO模块方式，配在非标PCIe槽位） |
|
电源 |
2U |
x1 |
ATX 2U标准电源，400W（可支持冗余电源） |
|
LED指示灯 |
power, HDD_LED |
||
|
尺寸 |
430*480*88mm |
||
|
重量 |
暂无 |
||
|
功耗 |
根据主板、CPU和搭配的模块决定（<400W） |
||
|
环境 |
操作温度 0℃~60℃ 储存温度 -40℃~85℃ |
||
|
认证 |
CE,FCC,UL,CCC,RHOS |
||
订购信息
|
序号 |
型号 |
处理器 |
内存 |
CONSOLE |
USB |
可扩展 |
外接电源 |
|
1 |
HSC1001F8 |
X86、ARM、国产CPU |
根据主板选配 |
1 |
2 |
8槽位 |
ATX 2U标准电源，400W |
网络模块：
|
Module Type |
Controller |
POE |
Link Speed |
Media Type |
IO port |
|
LREM3503PT-4T |
INTEL I350 |
NA |
1G |
COPPER |
4*RJ45 |
|
LREM3503BP-4T |
INTEL I350 |
NA |
1G |
COPPER |
4*RJ45 |
|
LREM3503PF-4SFP |
INTEL I350 |
NA |
1G |
FIBER |
4*SFP |
|
LREM7103PF-4SFP+ |
INTEL XL710 |
NA |
10G |
FIBER |
4*SFP+ |
|
LREM5993PF-2SFP+ |
INTEL 82599 |
NA |
10G |
FIBER |
2*SFP+ |
|
LREM7103PF-2SFP+ |
INTEL XL710 |
NA |
10G |
FIBER |
2*SFP+ |
|
LREM3503PT-8T |
INTEL I350 |
NA |
1G |
COPPER |
8*RJ45 |
|
LREM3503PF-8SFP |
INTEL I350 |
NA |
1G |
FIBER |
8*SFP |
|
LREM8603PF-4T-POE |
WX1680 |
YES |
1G |
COPPER |
4*RJ45 |
|
LREM8100PT-4POE |
RTL8111 |
YES |
1G |
COPPER |
4*RJ45 |
|
LREM8600PT-4POE |
YT6801 |
YES |
1G |
COPPER |
4*RJ45 |
其他接口模块：
|
Module Type |
名称 |
|
HSC1001-IO1 |
IO模块（4路IO入+4路继电器输出模块） |
|
HSC1001-Serial1 |
串口模块（4路RS232输出+2路RS485输出模块） |
|
HSC1001-HDMI1 |
视频矩阵模块（四进四出，HDMI 2.0 双层HDMI座） |
|
HSC1001-LoRa |
LORA模块 |
|
HSC1001-zigbee |
zigbee模块 |
|
HSC1001-wifi/BT |
Wifi /蓝牙模块 |
|
HSC1001-4G |
4G模块 |
|
HSC1001-5G |
5G模块 |
