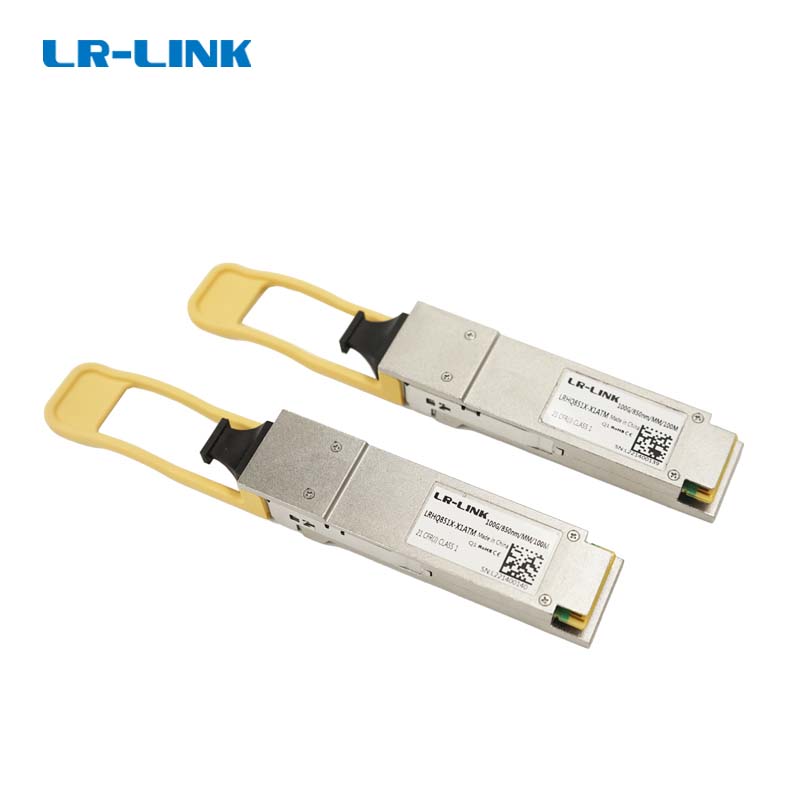

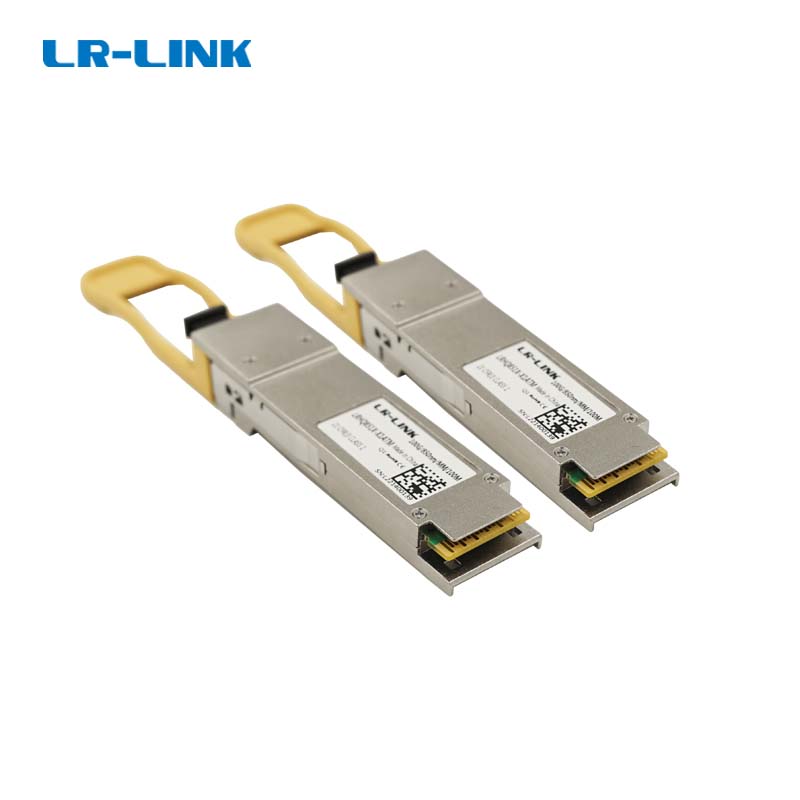

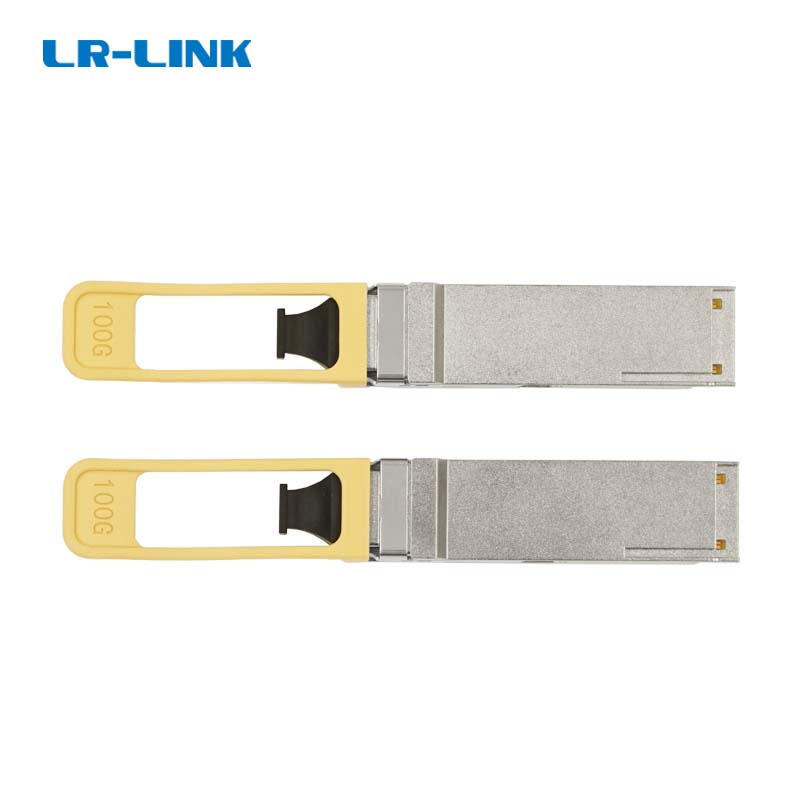

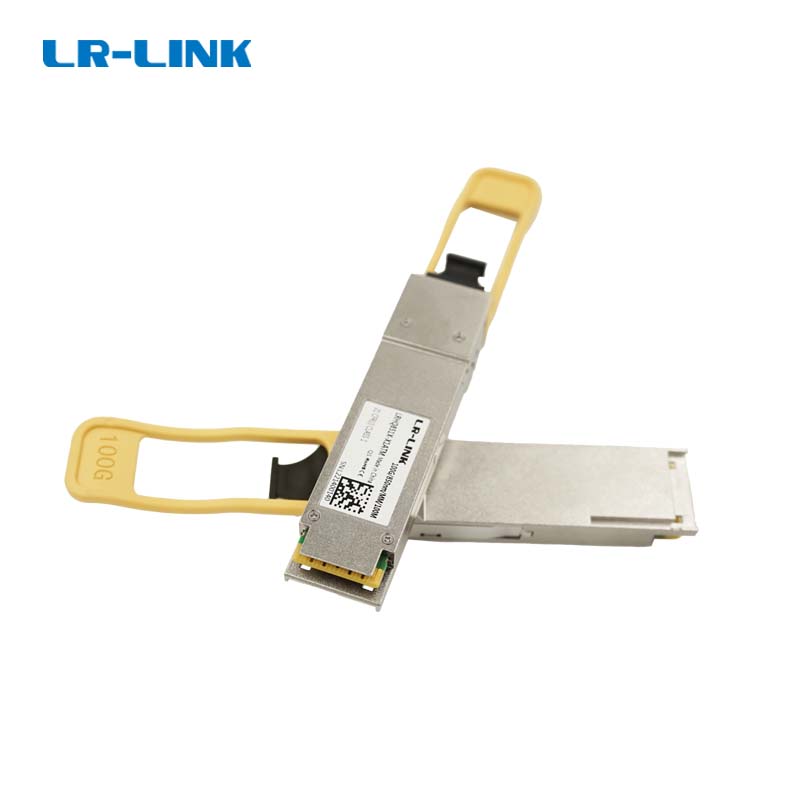

LRHQ851X-X1ATM

100G 多模QSFP28以太网光纤模块

产品标签: LR-LINK的LRHQ851X-X1ATM100GQSFP28多模以太网光纤模块   具有4个高速全双工通道   能够提供4个独立的发送和接收通道   每个拥有高达25Gbs的传输速率   总带宽为100Gb

§ 单电源+ 3.3V供电; § 单个1x12 MPO接口; § 多速率,每通道高达25Gb/s; § 可靠的VCSEL阵列技术; § 符合以太网 IEEE 802.3bm 标准和QSFP28 MSA标准; § 符合RoHS标准; § 在OM3多模光纤上传输距离可达70m,在OM4多模光纤上传输距离最高可达100m; § 工作温度范围:0℃~70℃。

在线QQ咨询

想要获得更多产品信息,请致电: 4000-588-108

相关产品
  • 产品描述
  • 产品规格
  • 订购信息
  • 驱动下载
  • 文档下载
  • 固件下载

LR-LINK的LRHQ851X-X1ATM 100G QSFP28多模以太网光纤模块,具有4个高速全双工通道,能够提供4个独立的发送和接收通道,每个拥有高达25Gb/s的传输速率,总带宽为100Gb/s,适用于100GBASE-SR4 100G以太网。它符合以太网 IEEE 802.3bm 标准,功耗小于2.5W,是一种高性能、低耗能、短连接互联的方案。


LRHQ851X-X1ATM符合QSFP28 MSA标准,在OM3多模光纤上传输距离可达 70 米,在OM4多模光纤上传输距离可达 100 米。


        应用

      § 100GBASE-SR4 100G以太网

      § 分支四个25GBASE-SR以太网


技术参数



绝对最大额定值

参数

符号

最小值

典型值

最大值

单位

数据速率(每通道/总速率)

DR



25



Gb/s

DR



100



Gb/s

误码率

BER





10−12



工作温度

TC

0



70

◦C

储存温度

TSTO

−40



85

◦C

工作电压

VCC

3.14

3.3

3.46

V

最大电压

VMAX

-0.5



4

V



光学特性



发射机

参数

符号

最小值

典型值

最大值

单位

发射光功率(每通道)

P

8.4



2.4

dBm

光中心波长

λC

840

850

860

nm

消光比

ER

2





dB

光谱宽度 (RMS)

Δλ





0.60

nm

关闭发射机时的输出光功率 (每通道)

POUT_OFF





-30

dBm



接收机

参数

符号

最小值

典型值

最大值

单位

接收机过载

POL

3.4





dBm

光中心波长

λ C

840



860

nm

平均接收光功率 (每通道)

PRX

10.3



2.4

dBm

LOS 信号生效

LOSA

−30





dBm

LOS 信号失效

LOSD





−13

dBm

LOS 信号迟滞区间

LOSH

0.5

2



dB



电气特性



发射机

参数

符号

最小值

典型值

最大值

单位

差分输入摆幅

VIN PP

180



1200

mV

发射机关闭电压

VD

VCC-1.3



VCC

V

发射机使能电压

VEN

VEE



VEE+0.8

V



接收机

参数

符号

最小值

典型值

最大值

单位

差分输出摆幅

VOUT PP

400

600

800

mV

单端输出电压容差

V

−0.35



3.3

V

输出信号上升时间 / 下降时间 (20%-80%)

tr/tf

12





ps

订购信息



产品编号

说明

距离范围

LRHQ851X-X1ATM

100G 多模QSFP28以太网光纤模块

OM3多模光纤:70m

OM4多模光纤:100m
