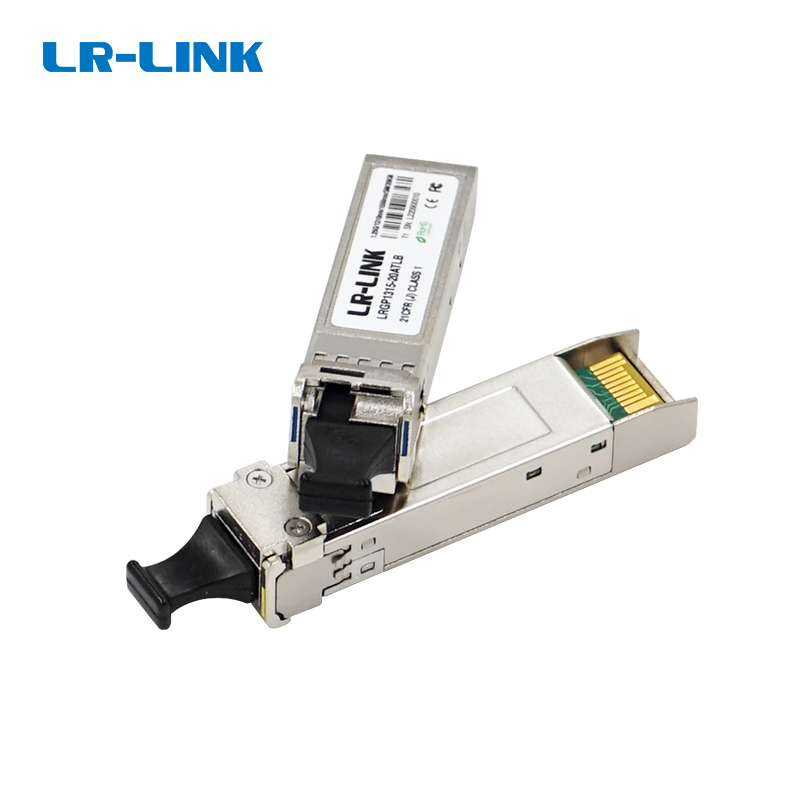

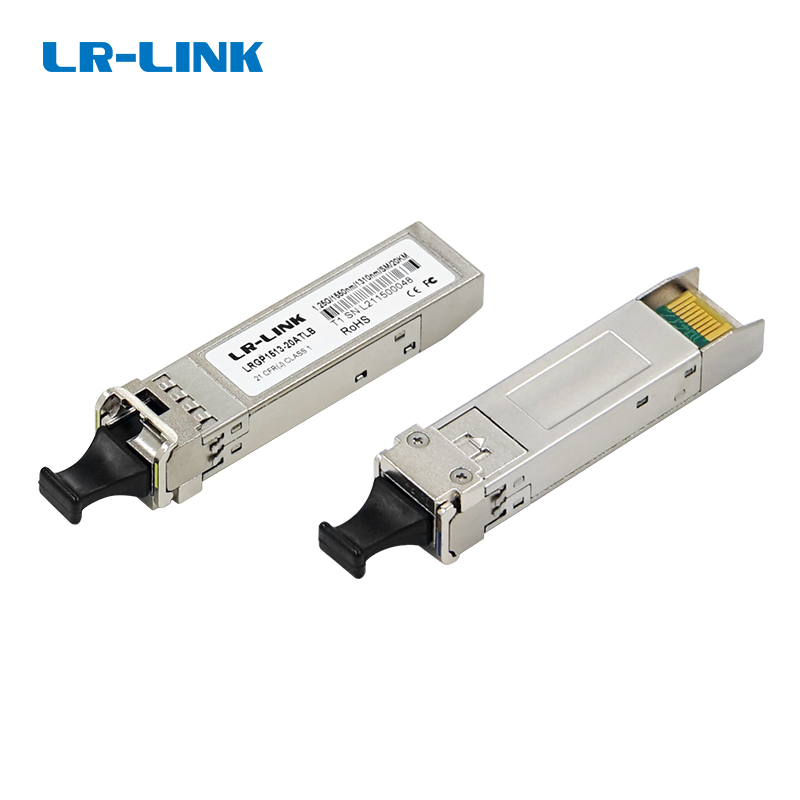

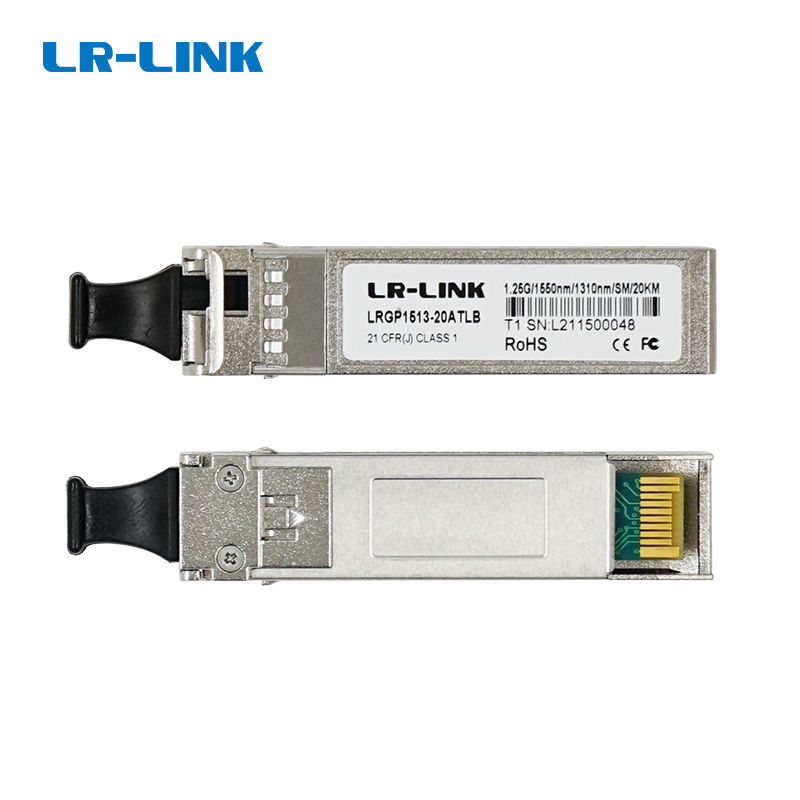

LRGP1513-20ATLB

千兆SFP单模单纤以太网光纤模块

产品标签: 千兆SFP单模单纤以太网光纤模块

§ 单电源+ 3.3V供电; § 热插拔设计; § 高达1.25Gb/s 的双向数据传输能力; § 1550nm DFB激光发射器; § 符合IEEE 802.3千兆以太网标准; § 符合RoHS标准; § 在9/125um单模光纤上传输距离可达20km; § 工作温度范围:C级0℃~70℃;I级-40℃~85℃。

在线QQ咨询

想要获得更多产品信息,请致电: 4000-588-108

  • 产品描述
  • 产品规格
  • 订购信息
  • 驱动下载
  • 文档下载
  • 固件下载

LR-LINK的LRGP1513-20ATLB千兆SFP单模单纤以太网光纤模块,拥有高达1.25Gb/s的双向数据传输能力,适用于1.25Gb/s以太网,它符合以太网IEEE 802.3标准和光纤通道FC-PI-2 Rev7.0,为GE/FC应用提供快速可靠的接口。

作为小型可插拔光收发模块,LRGP1513-20ATLB符合SFF-8472标准,通过2线串行总线实现数字诊断功能。


应用:


§1.25Gb/s千兆以太网

§1.063Gb/s光纤通道



技术参数



绝对最大额定值

参数

符号

最小值

典型值

最大值

单位

数据速率

DR



1.25



Gb/s

DR



1.063



Gb/s

误码率

BER





10−12



工作温度

TC

0



70

◦C

40



85

◦C

−40



85

◦C

储存温度

TSTO

−40



85

◦C

工作电流

ICC



200

300

mA

工作电压

VCC

3.14

3.3

3.46

V

最大电压

VMAX

-0.5



4

V



光学特性



发射机

参数

符号

最小值

典型值

最大值

单位

发射光功率

P

−9



−3

dBm

光中心波长

λC

1530

1550

1570

nm

消光比

ER

9





dB

光谱宽度 (-20dB)

Δλ





1

nm

光信号上升 / 下降时间 (20%-80%)

tr/tf



150

260

ps




接收机

参数

符号

最小值

典型值

最大值

单位

接收机过载

POL

0





dBm

光中心波长

λ C

1290



1330

nm

接收灵敏度

RX SEN1





−23

dBm

回波损耗

ORL

14





dB

LOS 信号生效

LOSA

−35





dBm

LOS 信号失效

LOSD





−23

dBm

LOS 信号迟滞区间

LOSH

0.5





dB



电气特性



发射机

参数

符号

最小值

典型值

最大值

单位

差分输入阻抗

RIN



100



差分输入摆幅

VIN PP

250



1200

mV

发射机关闭电压

VD

VCC-1.3



VCC

V

发射机使能电压

VEN

VEE



VEE+0.8

V



接收机

参数

符号

最小值

典型值

最大值

单位

差分输出摆幅

VOUT PP

300

400

800

mV

输出信号上升时间 / 下降时间 (20%-80%)

tr/tf





300

ps

LOS 信号生效

VLOS A

VCC-0.5



VCC HOST

V

LOS 信号失效

VLOS D

VEE



VEE+0.5

V

订购信息



产品编号

说明

距离范围

LRGP1513-20ATLB

千兆SFP单模单纤以太网光纤模块

20km
