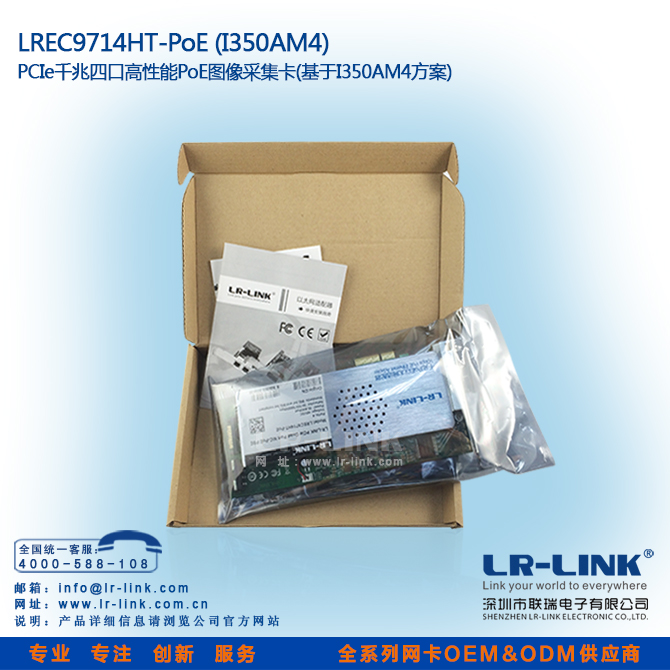

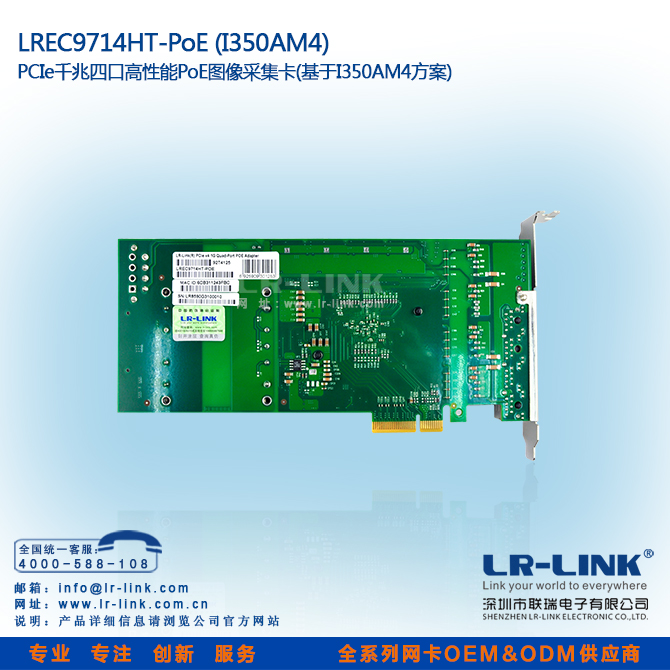

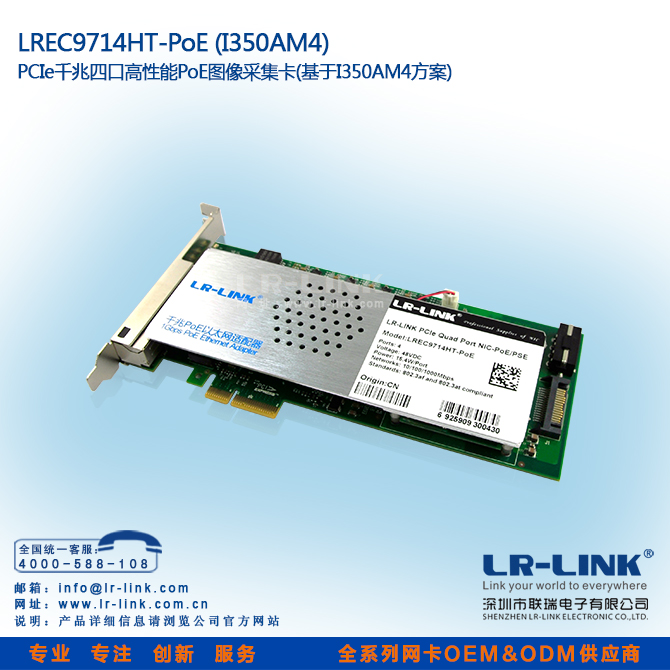

LREC9714HT-PoE

PCIe x4 千兆四口高性能PoE网卡 (基于Intel主控)

产品标签: LREC9714HT-PoE   PoE网卡   千兆PoE网卡

LREC9714HT-PoE是深圳市联瑞电子有限公司基于Inetl I350芯片方案而自主研发的一款PCI Express x4高性能千兆四口POE以太网适配卡(以下简称网卡),同时兼容PCIex8、x16通道.LREC9714HT-PoE提供4个标准PoE供电端口(支持POE功能).每个端口可提供15.4W/48V的功率和1000Mb/s的带宽;采用IEEE 802.3af PoE供电标准;支持9KB巨型帧,支持链路聚合,1000Mb/s的带宽,足以满足各种高清传输要求.

在线QQ咨询

想要获得更多产品信息,请致电: 4000-588-108

  • 产品描述
  • 产品规格
  • 订购信息
  • 驱动下载
  • 文档下载
  • 固件下载

产品概述

LREC9714HT-PoE是深圳市联瑞电子有限公司基于Inetl I350芯片方案而自主研发的一款PCI Express x4高性能千兆四口POE以太网适配卡(以下简称网卡),同时兼容PCIex8、x16通道.LREC9714HT-PoE提供4个标准PoE供电端口(支持POE功能).每个端口可提供15.4W/48V的功率和1000Mb/s的带宽;采用IEEE 802.3af and 802.3at compliant PoE供电标准;支持9KB巨型帧,支持链路聚合,1000Mb/s的带宽,足以满足各种高清传输要求.

LREC9714HT-PoE在基于英特尔服务器I350四端口以太网MAC+PHY(媒体接入控制器和物理接口收发器)控制器上开发出来的,在千兆位以太网连接中最高时可同时允许四个端口以全双工的工作模式工作以适应高性能网络通信,可以通过链路聚合扩展带宽又可以节约PCI Express通道资源,同时不会占用总线带宽.同时支持 PCI-SIG Single-Root I/O virtualization and sharing specification (SR-IOV)(单根I/O虚拟和共享规范).

LREC9714HT-PoE该款POE网卡设计主要应用于服务器及高端设备,是市场同类产品中,性能最高的一款产品,其超高的性能和可靠性,可以兼容IEEE 802.3af and 802.3at标准的各种工业相机和摄像头,广泛应用于机器视觉检测,安防监控、医学成像、智能交通等领域.


关键特性
PoE输出功率:48Vdc,15.4W
每端口支持2.25KV隔离保护,同时具备过流/过压保护.
PoE电源采用模块化设计,缩小PCB尺寸,更利用安装使用.
每个端口有8个发送和8个接收队列
多达32个队列的接收端扩展(RSS),可最大限度地降低多处理器系统的CPU使用率
三种运行速率:1000 Mbps (1000Base-T)、100 Mbps (100Base-Tx)以及10 Mbps (10Base-T)
在1Gbps全双工和100/10 Mbps单工或全双工之间,实现Nway自适应自动侦测和切换.
支持PCI Express基础规格2.1 (5 GTs)
高性能、高可靠性且低功耗的英特尔i350四集成MAC + PHY(媒体接入控制器和物理接口收发器)和SERDES芯片控制器
各通道的数据包缓冲区容量超大,可降低CPU使用率
硬件加速可分载主机处理器的任务.控制器可分载TCP/UDP/IP校验和计算以及TCP分段任务
服务器级别的可靠性、可用性和性能特点:
链路聚合和负载平衡
优先级排序 -802.1p layer 2 priority encoding
虚拟局域网 -802.1q VLAN tagging
超大帧(9.5KB)


LREC9714HT-PoE铜缆千兆以太网适配卡相关技术规格


LREC9714HT-PoE铜缆千兆以太网适配卡技术规格-(1000Base-T)

IEEE标准/网络拓扑结构:

IEEE 802.3,IEEE 802.3u,IEEE802.3ab,IEEE802.3x,

IEEE802.3af

全双工/单工

在所有运行速度下均支持单工和全双工操作

自适应:

在全双工和单工之间,以及速率为10Mb/s.100Mb/s和双工1000Mb/s之间实现自适应.

数据传输率:

单工模式下,每个端口的速率为1000 Mb/s.100 Mb/s和10 Mb/sec.

全双工模式下,每个端口的速率为2000Mb/s.200Mb/s和20Mb/s.

缆线和操作距离:

10Base-T Category 3.4或5最大距离为100m

100Base-Tx Category 5最大距离为100m

1000Base-T Category 5E最大距离为100m

LREC9714HT-PoE铜缆千兆以太网适配卡一般技术规格

接口标准:

PCI-Express基础规格修订版2.1 (5 GTs)

PCI Express接口卡类型:

X4通道,同时兼容X8 / X16通道

控制器:

英特尔i350

I/O:

四口8-Pin RJ45,位于线路板边缘

PoE输出功率

支持4个PoE端口,每端口最高15.4W, 48Vdc

工作湿度:

0%–90%,无凝结

工作温度:

0°C–45°C (32°F - 113°F)

储存温度:

-40°C–65°C (-40°F–149°F)

LREC9714HT-PoE铜缆千兆以太网适配卡LEDs指示灯

LEDs:

每个端口搭配有单独的LED指示灯

Link/Act Led:以任何速度链接时亮起,活动时闪烁(绿色)

PoE Led:连接时,亮起黄色

LED的位置:

LED集成在RJ-45连接器上

连接器:

4个带屏蔽的8-Pin RJ-45



操作系统支持

DOS, Novell ODI

Windows XP 32-bit(64-bit)

Windows Server 2003 32-bit(64-bit)

Windows Vista 32-bit(64-bit)

Windows 7 32-bit(64-bit)

Windows 8 32-bit(64-bit)

Windows 8.1 32-bit(64-bit)

Windows Server 2008 32-bit(64-bit)

Windows Server 2008 R2 32-bit(64-bit)

Windows Server 2012

Windows Server 2012 R2

Linux 2.4 series kernel.2.6.x.3.x

FreeBSD 7.x 及大多数版本

UnixWare / Open Unix 8

Sun Solaris x86

VMware

订购信息

订货型号

产品名称

 备注

LREC9714HT-PoE

PCIe千兆四口高性能PoE网卡

基于Intel I350,3U档板

  • Win_10_11_ws2016_ws2019驱动

    资料类别:驱动下载 版本:v28.2.1 文件大小: 更新日期:2022-11-19

  • Windows_XP_ws2003_ws2008

    资料类别:驱动下载 版本:v16.3 文件大小: 更新日期:2023-11-07

  • linux_5.12.3_driver

    资料类别:驱动下载 版本:v5.12.3 文件大小: 更新日期:2022-11-19
